八戒　前言：

　　伴随着新一代双核心处理器的推出，Intel也为其双核心处理器特地制定了全新的ATX电源规范：ATX12V 2.2 PC电源规范，其也将取代ATX 12V 2.0规范成为日后PC电源的主流。那么，相对ATX12V2.0，ATX 12V 2.2有何改进？市场上又有什么样的ATX 12V 2.2电源可供我们选择？今天，我们就将就这两个问题展开话题，希望能在你选择电源时有所帮助。

一、什么是ATX12V 2.2规范？
　　
　　作为ATX12V2.0的升级版本，其实ATX12V 2.2规范依然沿用了2.0规范中的双路12V输出设计，只是在2.0规范的基础上进行了修改及强化，主要进行了以下三个改进：

1、将电源的最大输出标准提升至450W

　　为了给双核的高端平台提供强劲供电，Intel在ATX12V 2.2规范中加入450W的输出规范也是情非得以。如果想要稳定运行双核SLI平台，没有功率输出400W以上的电源来支撑，恐怕是很难应付的，而随着显卡性能及档次的不断提升，供电需求极有可能再次提高。

双芯平台最佳动力之源ATX12V2.2电源选购

　　在上图，我们可以看到Intel规范中所提及的450W电源，双路12V的最大联合输出功率已高达到400W。如此强劲的输出功率，完全能够应付日后的高端双核平台。

　　对于电源厂商来说，Intel的Intel ATX12V 2.2规范是一个具有权威性的设计标准。虽然厂家在推出自己的产品时，可以根据产品定位来进行调整。但Intel的规范是在电源的输出能力以及安全电器性的基础上提出的，正如规范中要求电源单路12V输出不得大于240V的标准一样。如果厂家自行推出了超出Intel规范的产品，那么就不能被称为符合Intel ATX12V 2.2规范的电源。

2、加强3.3V 5V输出及12V瞬间电流削弱12V的持续输出

　　相对于2.0规范来说，2.2版本并没有提高+12V的持续输出电流，反而有所降低，并且提升了3.3V与5V的输出电流。之所以这样，是为了配合未来SATA硬盘、光区设备的普及，以及CPU、GPU的功耗都将有所下降的关系。

双芯平台最佳动力之源ATX12V2.2电源选购

　　相比2.0版本虽然2.2版规范中，将+12V输出在最大输出电流上降低了不少。但在瞬间输出电流上确有很大提高达到了16.5A(12V2)(450W要求19A)并且能持续10ms以上，之所以会有如此提高主要还是考虑到Intel未来的主流双核甚至多核处理器，在启动瞬间时所需要较高峰值的电流。

3、提出了更高要求的转换效率

　　转换效率是按电源输入输出的百分比来计算的。当市电被接入电脑后，由于技术方面的原因，会有一部分电力没有做工，而是被转化为热能损失掉。所以提高电源的转换效率不仅能减少PC发热，还会节约大量的能源。转换效率之一标准，在INTEL的ATX 12V 2.0规范中已有所提及。而在新的ATX 12V 2.2规范中对，对电源的转换效率有了更高的标准。目前对ATX 12V 2.2 80%转换效率的推荐(非强制)要求。

二、各取所需，市售八款ATX12V2.2电源点评

　　各个电源厂商都推出了自己的2.2版本电源，下面我们就搜集了一些符合此规范的产品供您挑选。

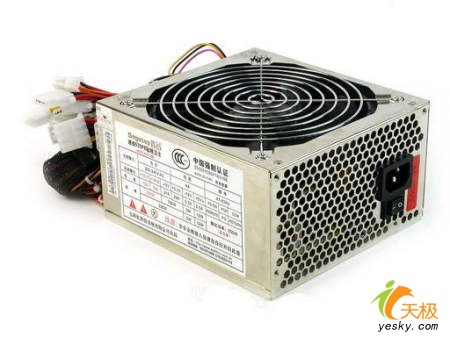

1、鑫谷速核535PE超频卫士电源

双芯平台最佳动力之源ATX12V2.2电源选购

　　在外观上，这款鑫谷速核535PE与鑫谷此前的产品并没有太大变动，依旧采用14CM超大散热风扇以及光彩照人的镀镍外壳。输出接口上，除足够的D型接口外，速核535PE超频卫士还提供了4pin&8pin CPU供电接口、20pin&24pin主供电接口以及6pin PCI-E显卡专用供电接口。

　　值得一提的是，速核535PE超频卫士还提供了一个3pin风扇电源供电接口。这个特别的接头是用来接CPU风扇的，在关机后，还可以维持CPU风扇继续转动大约5分钟。考虑到有的玩家喜欢超频，而电脑刚关机的时候，CPU热量还没有完全散发开来，这个贴心的设计可以让CPU更加凉爽，从而延长CPU寿命。

　　为保证发烧玩家的需要，速核535PE超频卫士额定输出功率达到了350W。两路12V输出分别达到10A与15A，强劲的电流输出确保发烧用户不必再担心供电不足的问题。

参考价格：350元

2、航嘉DH6电源

双芯平台最佳动力之源ATX12V2.2电源选购

　　这款航嘉DH6电源的型号是HK500-52SP，它最大卖点是符合IntelATX12V2.2版规范，双路+12V输出，+12V2峰值电流达到16.5A，满足多核心处理器在开机瞬间峰值电流的要求，适应数字家庭多任务处理。

　　电源采用黑色金属外壳，搭载镀铜风扇防护罩，采用了12cm风扇，噪音控制上要稍显逊色。由于是针对2.2版规范推出，所以电源增强了双路+12V输出，+12V2峰值电流达到16.5A。同时待机功耗小于1W，转换功率大于83%。电源接口支持20+4PIN，3大1小，方4PIN，2个方6PIN，6路SATA，其中默认的4PIN口可通过附带线材转成服务器用8PIN供电口。蛇皮网将电源线包裹起来，避免了线材的缠绕，同时也有利于散热。

　　美中不足之处是出于成本的考虑，这款电源采用了静音被动式PFC设计，转换效率较低，只有65%-75%左右。这款航嘉DH6电源可以在刮开防伪标贴涂层后，用户可以通过电话、短信、上网三种方式验明真伪，方便用户验证产品。

参考价格：398元

3、先马超光至强版电源

双芯平台最佳动力之源ATX12V2.2电源选购

　　与其它电源相比，先马超光至强版电源包装盒绝对是大块头。如果单就包装盒的体积来看，很多700W的电源包装盒大小也不过如此，天蓝色的色调给人的感觉相当清爽。包装盒上的“无铅环保”字样，标明了这款电源采用了最新的无铅工艺。当然，作为一款ATX12V2.2电源，先马超光至强版在环保方面给我们印象更深刻的不是无铅，而是其高转换效率。

　　这款电源采用银黑色电镀外壳，采用了14CM的风扇设计，配合智能温控电路设计，提高散热效果的同时也降低了风扇的转速，运行噪声得以减小。据官方资料称，该电源的运行噪音低于24.4db。电源采用了双12V设计，两路12V输出分别为14A和13A，+3.3V输出为20A，+5V输出为14A。

　　电源输出接口也非常丰富，除了提供多达十个D型4pin接口外，还提供了两个SATA接口，两个软驱接口，一个6pin显卡辅助电源接口，一个4pinCPU辅助电源接口和一个8pinCPU辅助电源接口，主板电源接口也采用了20pin+4pin的设计，对新老主板都提供了方便。值得一提的是，所有D型接口都有易插拔设计，并且所有的线缆都用蛇皮网束裹，多而不乱。

　　电源安全方面，通过多项安全检测，通过CE/FCC/3C权威认证，无铅环保，保证真正的绿色电源。目前这款超光至强版的市场零售报价为398元，售后方面承诺三年质保，全国联保。

参考价格：398元

4、金河田极速双核JHT-S430电源

双芯平台最佳动力之源ATX12V2.2电源选购

　　金河田这款极速双核JHT-S430电源也是一款符合Intel最新规范ATX 12V 2.2版标准的电源。电源的外观设计并无新鲜亮点，整体趋于朴实、简洁风格，它配备了8cm风扇为电源内部散热，同时还采用了智能温控电路，可根据电源内部的温度自动调节风扇的转速，在提高散热性能的同时，还能有效抑制因风扇转动而带来的噪声。此外，电源背面还应用了蜂巢状镂空散热孔的设计，结合8cm风扇的运转使得整体散热达到很好的效果。

　　电源的规格为额定功率300W，最大功率400W，符合Intel官方认证的ATX 12V 2.2版标准，使用双路+12V输出，其中+12V1给PCI-E显卡等外围设备供电，+12V2单独给CPU供电，具备过压、欠压、过流、短路、过功率和过温度六重保护功能。接口方面，金河田JHT-S430电源，采用了常见的“20Pin+4Pin”便利接口，全面兼容20Pin/24Pin主板接口，同时它还提供了一个辅助方4Pin电源接口、4个大4Pin IDE硬盘、1个小4Pin 软驱D型供电口和四个SATA高速硬盘供电口。

　　此外，电源线还采用蛇皮网纹包裹，避免导线过于零乱。目前这款电源的报价为245元，以其规格来看，满足Intel PD8系列双核处理器或是AMD AM2 Athlon64 X2低型号处理器的需要都是没有问题的，比较适合组建中、低端平台的用户选购。

参考价格：245元

5、Tt KK450电源

　　Tt一直是高端外设DIY品牌，旗下的散热器产品已经得到了很多DIY玩家的认同，同样，PC电源也是Tt的一个主打产品。它这款KK450是一款额定350W功率的电源，最大功率可达450W，+5V和+3.3V输出加在一起可以达到130W，拥有双12V输出。符合ATX 12V 2.2电源规范，性能很强劲。

双芯平台最佳动力之源ATX12V2.2电源选购

　　整个电源外壳使用黑色电镀工艺处理，电源后面的引线都被网套牢牢的包围，看起来很整洁。电源的外壳使用质量不错的钢板，感觉很厚实。后面板上很简单，没有过多复杂的累赘，并提供只有电源输入和开关，其余的位置全部镂空，可以有效的散发热量。电源风扇使用了静音设计，直径12cm，滚珠轴承。位置在靠近CPU的地方，符合机箱内部空气流动的规律。风扇的外围使用了不锈钢的网罩，增加了透风面积，也减少了风切噪音。

　　在接口方面，这款产品在设计上较肯特色。主板接口采用标准的20Pin＋4Pin设计，可以兼容两种不同的主板电源接口；针对对电源要求苛刻的SLI/交火双显卡系统，电源单独引出了一条拥有两个6Pin接口的显卡供电线路。另一个比较有特色的接口就是CPU专用的4Pin插口，有些主板可能需要8Pin的12V额外供电，所以Tt索性将他们也设计成可以分离的形式，拆开就是2*4Pin的12V供电，合在一起就是一个8Pin的12V供电接口，显然要比为不同主板设计不同的独立接口更有效率。至于各种外设供电接口，电源分出3条单独的走线，其中两个走线提供了6个大4针的IDE插口和一个软驱接口，另外一根支持两个SATA设备。
　　
参考价格：350元

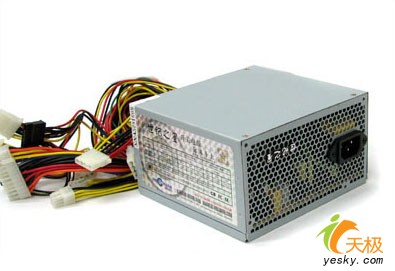

6、世纪之星旋风斗士电源

　　世纪之星是一家老牌机箱电源厂商，其产品在众多DIY玩家中的口碑不错。电源一直是世纪之星重点推广的产品，为了迎合市场的双核平台它也新推出了符合Intel 12V V2.2版“旋风斗士”。

双芯平台最佳动力之源ATX12V2.2电源选购

　　在外包装上，旋风斗士采用了新的设计，类似礼盒般的包装使得其在外观上便显得很高档。在散热的结构上它采用世纪之星的直吹式散热技术。为了配合直吹式散热技术，旋风斗士在内部散热设计上也是颇下功夫。在散热鳍片上，旋风斗士在风道上进行了特殊设计。内部采用了先进的EMI电路,其主要用途是去除市电中的突发脉冲和高频干扰以及稳定电压、降低电源的电磁辐射，为了符合ATX 12V 2.2中的严格要求，电源同样采用两级EMI电路设计。

　　在规格方面，世纪之星旋风斗士符合ATX2.2标准，额定功率为300W，最大功率为450W。电源使用了高度集成化的PFC+PWM 控制芯片，同步控制的PFC和PWM电路让电源输出更加稳定，主动式PFC的采用设计，使得电源的电能利用也超过了75%。在接口方面，电源采用了兼容20pin和24pin设计，新老主板都能用，提供了7个D型接口和2个SATA接口以及4Pin和6Pin辅助电源接口

参考价格：269元

7、七盟ST-580PAF-05F电源

　　七盟ST-580PAF-05F是一款适用于高端配置的游戏玩家和服务器的电源。从型号上我们不难看出这款电源的功率达580W，同时580PAF是一款ATX 12V V2.2的电源，接口丰富，比一般电源要多，能够满足发烧友们外接设备，应付现在最新的双核双显平台都绰绰有余。外观上这款电源中规中矩，采用了黑色雾面烤漆。电源接口还加装了开关，在出现问题时，不需要拔除电源线就可以切断电流，安全设计十分到位。

双芯平台最佳动力之源ATX12V2.2电源选购

　　电源符合Intel ATX 12V 2.2规范，额定功率为580W，采用主动式PFC，支持100-240V的通用电源输入。在散热方面，除了背面采用蜂巢式的散热设计外，电源采用12cm滚珠风扇，12V供电，通过ASM系统控制，最高转速达到2800转/分，噪音能够控制在43dB，非常适合组建SLI系统的双核平台使用。

　　比较有特色的是，电源带有一个类似“按钮”的开关，它就是“ASM Technology”的一个重要组成部分。还具备“ASM ON”、“FAN ADJ ON”和“FAN ON”三个指示灯，表示三种运行模式。当旋钮处于“ASM ON”模式的话，电源就开启了“高级静音自动模式”，此时风扇处于待机状态，也就是停转(0dB)。不过当温度持续上升的时候，电源内存的感温元件会自动发出指令，风扇将从新运作。当旋钮处于“FAN ADJ ON”模式时，风扇就处于手动调速状态，可以按照需要调整速度，当旋钮调到最大时候，“FAN ON”灯就会亮起，风扇就处于全速工作状态下。

参考价格：799元

8、多彩DLP-430A电源

双芯平台最佳动力之源ATX12V2.2电源选购

　　多彩DLP-430A是一款比较独特的电源产品，独特之处就是它是当前功率最小的主动PFC产品。说起主动PFC电源它的最大优点就是通过芯片控制能让电源的能效转换率有质的提高，一般PFC电源的能效转护率都在85%以上。

　　这款电源的额定功率250W，最大功率320W。电源符合INTELATX12V 2.2设计规范，双+12V的输出分别为8A和14A，CPU独立供电，同时也通过了CCC认证。电源采用了12CM大风量静音风扇设计，做到散热、静音、稳定完美结合，和谐统一，为用户提供了安静的使用环境。

　　电源提供了较为齐全的接口，具备4个D型驱动器接口和2个SATA接口，采用20PIN +4PIN输出接口，无需转换，可以满足用户的不同需要。

参考售价：238元
