六大特色! NF680i主板设计细节大披露

    2006年11月8日，NVDIA在全球同步发行G80显卡以及nForce 600系列芯片组主板。这是面向Intel平台的发布的产品，支持全新的Core 2 Due处理器，其用意也非常明显，针对Intel自家高阶芯片组，包括P965以及975X。nForce680i SLI芯片组产品支持前所未有的1333MHz前端总线，支持DDR2 1200内存规格。

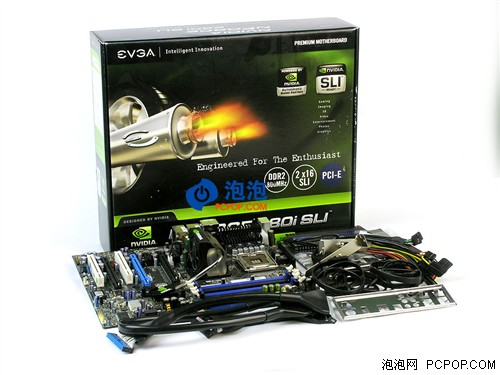

 EVGA代工的nForce 680i主板（公版）

我们收到的是美国著名品牌EVGA所代工的nForce 680i主板，它采用了黑色PCB板设计，标准ATX版型。一款专门针对超频爱好者设计的主板，它的好坏，不仅仅要在技术上保持先进，在细节上也更是能体会到设计者的用心，关系到玩家使用时的感受。让我们一起来体验一下，全新的nForce680i SLI主板为我们的玩家带来了那些感人的“细节”。

◎ 细节一：独具特色的北桥散热

    北桥采用了热管并带风扇的散热设计，比如今高端主板普遍只采用热管散热来说，加装的风扇能够加速空气的流动并及时带走热量。比较特殊的是这个风扇将更从显卡的方向吹到CPU，一个反其道而行之的做法？这样的散热设计只有使用过的人才能解释中其中的奥秘。在此，先卖个关子，之后的测试中将对此做详细的解释。

 北桥风扇采用了对CPU送风的设计

◎ 细节二：多大六个风扇接口，提供更多散热方案

    一个普通用户2个风扇接口足以，但是，一个疯狂的玩家，主板提供4个或者更多才能满足需求。在这里我们看到nForce680i SLI为我们提供了6个接口。这些风扇那接口分布在CPU风扇一个，北桥风扇一个，CPU供电附近一个，显卡附近一个，主板下部系统风扇两个。

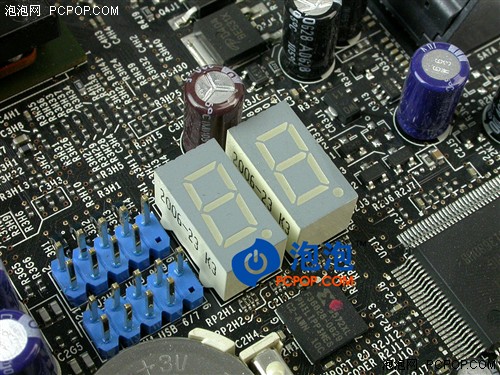

 DEBUG的灯可方便用户检查硬件的问题

    具体的数字对应的信息可参考《DEBUG诊错灯 数字代码全解析！》
◎ 细节四：专为裸机运行设计的“Power”“Reset”按键

    现在各个硬件的体积有着越来越变大的趋势，同时为了方便对系统散热以及及时更换各个硬件，玩家在运行系统时大都不爱将主板安装进机箱或者开着机箱侧板。“Power”“Reset”按键就是以方便玩家迅速的对系统进行重启或者关机而设计的。

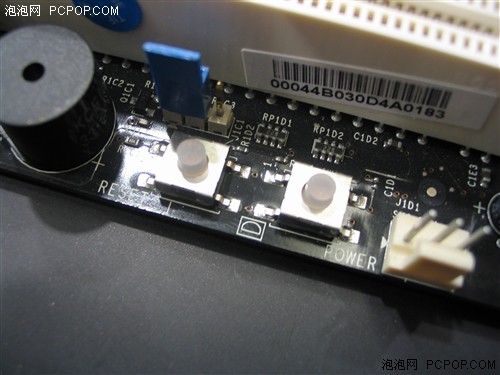

 “Power”“Reset”按键的设计非常人性化

◎ 细节五：朝向侧面的SATA接口和IDE接口，方便布线以及加长显卡的安装

    在现在的大多数主板上，IDE接口和SATA接口都是垂直主板设计的，只有少数的主板是采用的与主板平行的设计。采用朝向侧面开口的设计在主板在机箱里安装时将减少机箱布线的复杂性。同时如果是安装“怪兽级”的特别长的显卡时，也不会因为线垂直主板而产生阻碍。

 平行与主板的接口设计

◎  细节六：小巧取拿都很方便的跳线帽，细节再现人性设计

    提到跳线帽这么一个不经意的小东西，没有实际使用过的也许不知道它普通的经过一个小巧的设计之后是多么的方便。普通的跳线帽安装上之后，大多是平行于针脚的。而大多数狭小空间当要取下时需要费很大力气甚至动用镊子才能取下。而这款主板提供的跳线帽在前端都突出一个部分，十分方便两根手指就能轻松取下。也许这个并没有多少技术含量，可是现在能够为消费者想到这一点的厂商太少了。

 长出一截的跳线帽更方便取下

    泡泡视点：

    读到这里不知你是否对这块主板的这些细节有了一些特别的感觉和印象。在主板同质化越来越严重的今天，每一个主板的设计者都试图进行一些突破来为消费者提供更多的便利。令人欣喜的从这块主板上我们看到了我们想要得到的一些设计，也希望主板业界的设计者能够在更多的细节上实现突破，让玩家能够达到更多便利的操作以及更多的体验。
