史前怪兽现身！映众GeForce8800GTX入手小测

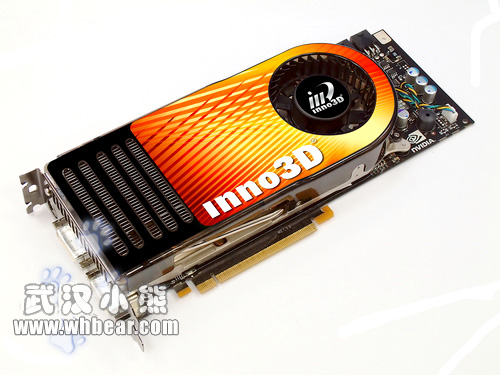

虽然今天就应该是8800GTX的首发日，可是小编已经于昨日第一时间拿到了8800GTX的正式零售版实物，如此快的速度连小编自己都感到意外！好了，废话少说，小编下面就为大家详细的介绍一下这款nVIDIA史上最恐怖的显卡之一！

据相关资料显示，它核心频率575MHz，将搭配768MB GDDR3显存，工作频率1.8GHz，将有384-bit显存位宽，显存带宽86GB/s。Geforce 8800GTX内建128统一着色单元，工作频率1350MHz，理论纹理填充率每秒384亿。它采用G80图型芯片，能够完全兼容DirectX 10，支持Shader Model 4.0。显卡核心工作频率500MHz，搭配640MB GDDR3显存，工作频率1.8GHz，显存位宽320-bit，显存带宽64GB/s。Geforce 8800GTS内建96统一着色单元，工作频率1200MHz。另外，它还支持HDCP，集成双DVI、VIVO和HDTV输出接口，它们都采用双插槽散热方式，卡长度接近9英寸。

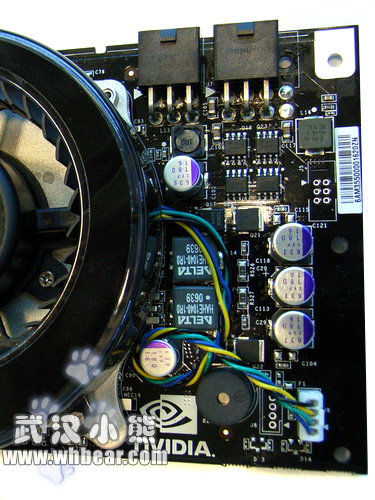

显卡采用显存与核心分离式供电设计方案，供电模组采用了高品质的三洋OS固态电容和全封闭式电感线圈，考究的设计，为显卡正常工作以及超频提供了稳固的供电保障。

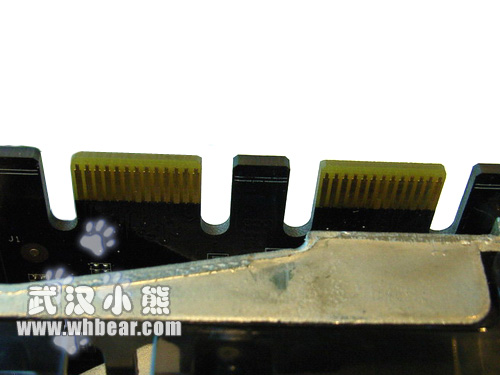

在本作8800GTX上，SLI接口被设计为双插槽设计，小编认为这是由于单SLI接口的数据交换已经不能满足8800GTX的超级带宽了。

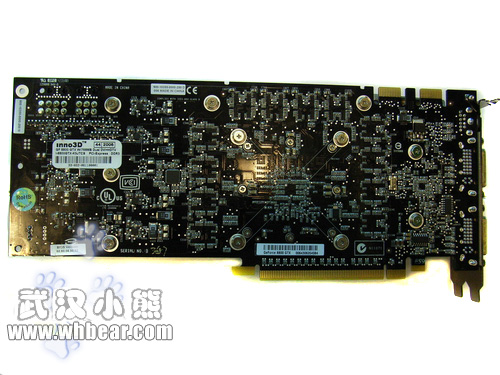

显卡背面以及标签特写。

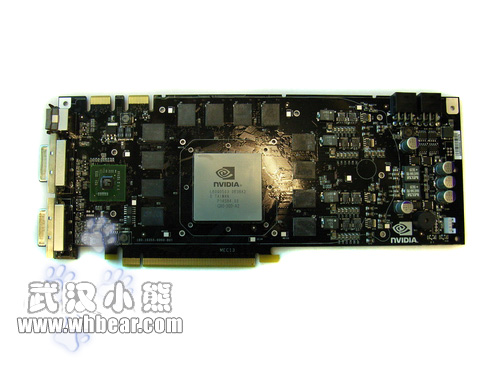

这就是8800GTX拆掉风扇的样子。显存的排列相比上一代做出了细微的位置调整，紧密围绕着核心形成一个“C”型。

入手小测：最终性能有待开发

由于入手时间很短，小编仅仅“快速的”测试了一下3DMARK的分数。稍候几天小编将为大家带来非常详尽的8800GTX的评测！

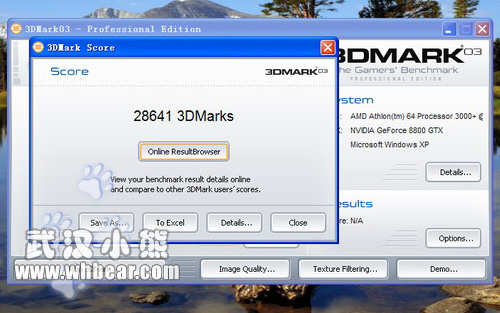

3DMARK2003

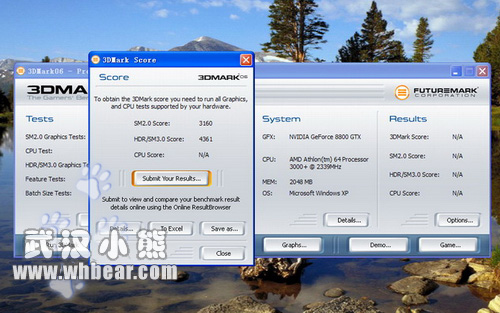

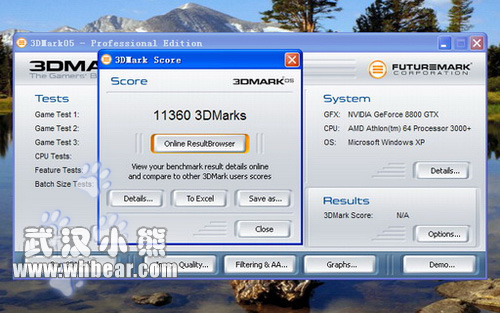

3DMARK2005

3DMARK2006

可以从评测分数看出来，8800GTX在3代3Dmark测试中，并没有体现出非常巨大的优势，大概领先15％左右，当然我们可以顺理成章的理解为这是由于驱动不成熟、配套硬件环境无法满足等诸多原因造成的。

在短短的评测时间里，小编对这个超级恐怖怪兽留下了深刻的影响：不轻的重量、大型的散热系统以及恐怖的性能。小编严重推荐最高端的“扣肉”平台，否则很难搞定这个“怪兽”。当然，某些媒体说“宣称”的800W电源需求也并不是虚言，瞬间300W的恐怖功耗，已经不是普通400W电源可以搞定的。如果不想更换电源，小编推荐购买Tt的独立显卡供电系统。如果打算“SLI”，请再“X2”吧。

特别感谢INNO3D公司提供评测样品！
