美食还是鸡肋？GeForce 7100GS显卡全面解析

　　专为Windows Vista而生，NVIDIA低调推出GeForce 7100GS

　　对于低端用户而言，选择整合显卡还是低端显卡往往是一个令人头痛的问题。整合显卡固然成本低廉，但其3D性能实在难以令人满意，他们总是希望低端显卡在能满足他们的3D性能需求的前提之下，价格越低越好。

　　针对低端用户的这一特殊心理，为了更好地满足消费者的需求，两大显示芯片厂商在低端市场也是绞尽脑汁的节省成本。当显卡的总线刚从AGP转入PCI-E时，NVIDIA曾经大力推行采用Turbo Cache技术的6200TC，通过PCI-Express x16带宽，共享部份系统内存作显示内存，减少采用板载显存而使得显卡的生产成本大幅下降。虽然这一设计理念十分具创新意义，但由于当时PCI-E平台尚未普及且价格昂贵，市场反响不尽如人意，绝大多数玩家宁可选择整合显卡也无法接受16M/32bit的产品，一些玩家甚至以“垃圾”来形容6200TC。6200TC失意之后NVIDIA又推出了GeForce 6500，GeForce 6500只不过是去掉了Turbo Cache功能的6200TC经过重新包装后推出的产品，市场接受程度同样不高，这也导致了NVIDIA NV44核心的库存压力非常之大。

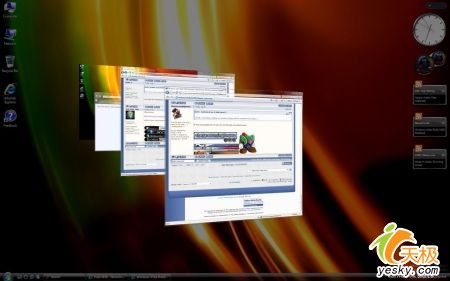

　　随着微软下一代操作系统Windows Vista上市时间的临近，支持此操作系统的显卡产品也越来越成为用户所关注的焦点。根据微软官方公布的标准，使用Vista Premium标志的电脑必须符合一些硬性方面的基本要求:Vista Premium Logo必须支持Windows Vista Aero界面，独立型和整合型显卡至少必须提供硬件对DirectX 9.0C的支持。目前支持DirectX 9.0C的独立显卡包括了NVIDIA GeForce 7系列和ATI Radeon X1000系列;整合显卡之中则只有NVIDIA C51G/C61系列芯片组集成的GeForce 6100/6150能够完全支持DirectX 9.0C。

　　Windows Vista的推出势必会掀起新一轮的电脑升级热潮，用户要想升级至Windows Vista操作系统，则只能选择以上提到的那些显卡。对于那些预算不足的低端用户而言，就只能考虑C51G/C61整合的显卡或者GeForce 7系列最低端的7300LE。选择C51G/C61整合显卡的话就只能选择AMD平台，适用范围有限;7300LE虽然是GeForce 7系列中价格最低的一款，并且价格已经降低到了接近成本的边缘，但399元的市场零售价格还是不能真正称之为廉价，因此要想进一步降低独立显卡的售价，只能推出一款新型号的产品。此次NVIDIA也一改以往发布新产品时的高调作风，十分低调的推出了GeForce 7系列的最新产品—GeForce 7100GS，其可说是专为Windows Vista而生。

　　GeForce 7100GS规格解析

　　虽然这款新产品被NVIDIA命名为GeForce 7100GS，但如果有人认为其是与GeForce 7300GS/7300LE一脉相承，那可就大错特错了。GeForce 7100GS采用的仍然是NV44核心，采用台积电0.11微米工艺制程制造，与其他GeForce 7系列显卡所采用的G7x核心、0.09微米制程工艺有很大的区别。以下是GeForce 7100GS与GeForce 7300LE的规格对比列表。

GeForce 7100GS与GeForce 7300LE规格对比列表
	GeForce 7100GS	GeForce 7300LE
核心代号	NV44	G72
制程工艺	110 nm	90 nm
核心频率	350 MHz	450 MHz
显存频率	700 MHz	700 MHz
显存位宽	32/64 bit	64 bit
渲染管线数量	4条	4条
顶点着色引擎	3个	3个
DirectX支持	9.0c	9.0c
CineFX	3.0	4.0
IntelliSample	4.0	4.0
Vertex Shader	3.0	3.0
Pixel Shader	3.0	3.0
OpenGL	2.0	2.0
FP16 HDR支持	NO	YES
SLI支持	YES	YES

　　其实早在NVIDIA发布GeForce 7系列显卡之初，NVIDIA的官方白皮书就已经指出，GeForce 7系列显卡并不是全新设计的产品，其是在GeForce 6系列显卡的基础上改良而成，提升了Shader运算效率，同时CineFX由3.0升级至4.0，IntelliSample则由3.0版升级至4.0版。根据NVIDIA官方的说法，由于G7x经过了改良设计，故在核心频率、显存频率、显存带宽、渲染管线数量、顶点着色引擎数量等硬件规格相同的情况下，其Shader的运算能力大约可达到NV4x系列核心的2倍，这也是为什么虽然GeForce 7300GS/7300LE仍只有64bit的显存位宽，3D性能却比上一代的GeForce 6500要高出许多的原因。

　　虽然NVIDIA将这款新产品命名为GeForce 7100GS，但其与之前的GeForce 6200TC相比，其仅仅只增加了支持SLI的功能，至于IntelliSample 4.0则是由NVIDIA在驱动程序之中统一开放，包括了所有的GeForce 6系列显卡如今都能支持IntelliSample 4.0。其实要让GeForce 6200TC支持SLI也并非难事，只不过为了表明GeForce 6200TC与GeForce 7100GS有所区别，NVIDIA才故意不开放GeForce 6200TC提供对SLI技术的支持。由于Shader运算效率的增强是通过硬件改良来实现的，故GeForce 7100GS无法通过升级驱动而将CineFX的版本由3.0升级至4.0。

　　既然GeForce 7100GS本质上就是GeForce 6200TC，那么相应的会有32bit和64bit两种不同规格的版本，但由于32bit显卡的市场接受程度较低，且32bit的GeForce 7100GS不能支持720p的PureVideo技术，故市场上将会以128M、64bit和256M、64bit两种版本的GeForce 7100GS为主。此次天极评测室收到的是来自盈通的一款GeForce 7100GS显卡，其显存方面的规格为128M、64bit，下面就先来让我们一起欣赏一下这款产品。

　　盈通GeForce 7100GS整体介绍

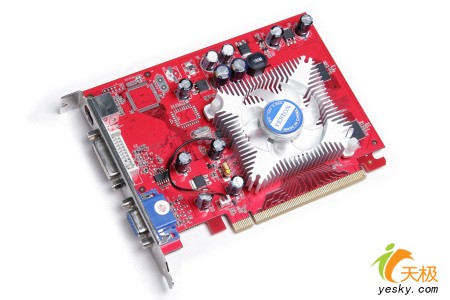

　　如果不加说明的话，相信许多读者看到这款显卡时，会把它认成是GeForce 7300LE。这款盈通GeForce 7100GS采用的是之前同德版7300LE的PCB，从PCB的走线布局，到用料做工等方面基本上都延续了之前GeForce 7300LE的设计风格。由于GeForce 7100GS核心的发热量不大，故只需一个小小的散热风扇便能提供出色的散热效果，相信未来还会有厂家推出被动式散热的静音版7100GS。

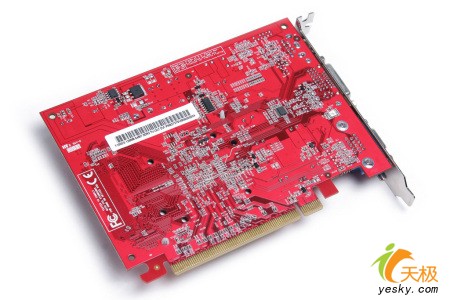

　　显卡背面的设计也与之前的GeForce 7300LE并无二致，走线十分清晰，各元件的焊点也比较饱满，对于一款面向低端用户的显卡而言，这样的用料做工还是相当不错的。

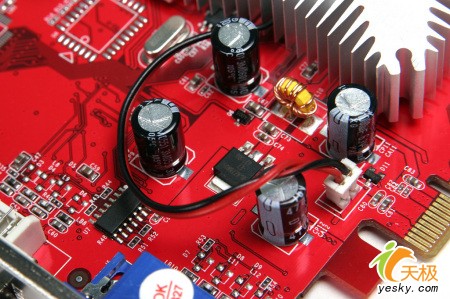

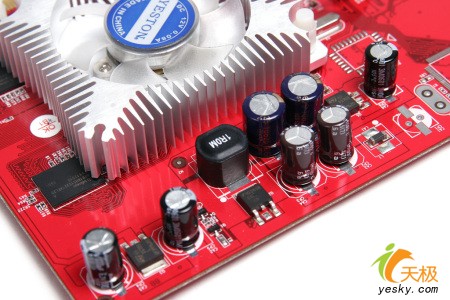

　　显卡的供电部分，盈通GeForce 7100GS采用了核心和显存分离式的供电设计，用料也是比照之前的GeForce 7300LE所设计。我们知道，GeForce 7100GS的默认核心频率要比GeForce 7300LE低100MHz，而供电方面的用料做工则与GeForce 7300LE保持一致，也就意味着只要GeForce 7100GS核心的体质够好，完全可以将频率超频至GeForce 7300LE的水准。

　　盈通GeForce 7100GS细节介绍

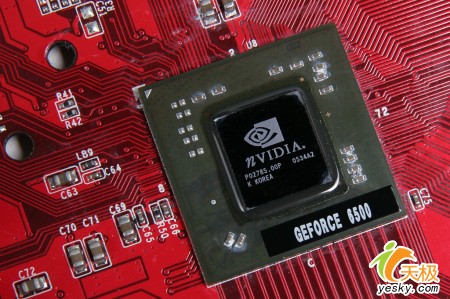

　　GeForce 7100GS的核心，核心代号为NV44，由上图我们也可以看到，由于是新品上市，所以还没来得及将核心右下角的GeForce 6500标记除去，这也进一步验证了GeForce 7100GS采用的是与GeForce 6500相同的NV44核心，而并非是全新设计的产品。盈通GeForce 7100GS的默认核心运行频率为350MHz，与公版保持一致。

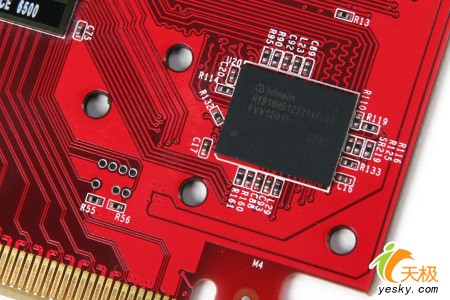

　　显存方面，NVIDIA官方的规格是采用DDR2显存，默认显存频率为700MHz，显存大小为128M，显存位宽为32bit或者64bit，但NVIDIA并没有对7100GS的频率做出硬性规定，故厂商可以自由打配不同规格的显存，频率也可灵活设定。这款盈通GeForce 7100GS采用的是德国西门子公司生产的Infineon 2.0ns GDDR3显存颗粒，正面一共采用了2颗，组成了128M、64bit的显存规格，其默认显存运行频率为700MHz，与公版7100GS保持一致，不过以其采用的2.0ns显存来看，其默认频率设定的相对较为保守，留有较大的超频空间供用户自行挖掘。

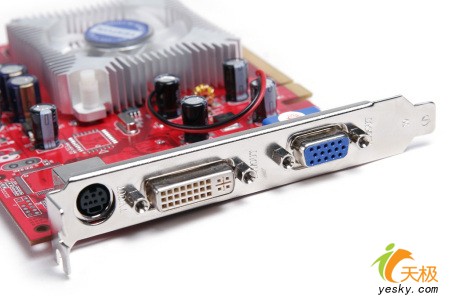

　　输出接口方面，盈通GeForce 7100GS提供了D-SUB+DVI-I+TV-OUT的三头输出设计，作为一款主要针对低端用户的显卡而言，这样的设计显得恰到好处。相较那些采用Low Profile设计的7100GS而言，盈通GeForce 7100GS采用的大板设计无疑能提供更为出色的显示效果。
