迎接1080P时代 华硕76GT HDMI显卡试用

　　作为有望接替DVI，成为下一代高清数字接口标准的HDMI从诞生一开始，就受到了广大厂商的青睐。 作为全球桌面视觉芯片解决方案领导厂商的NVIDIA也紧随时代的脉搏，在其中端G73系列中推出了支持HDMI标准的显卡产品，凭借着和上游厂商的良好关系，华硕第一时间推出了自有品牌的7600GT HDMI：EN7600GT/HTD/256MB显卡，标志着HDMI开始迈入民用领域。

HDMI接口结构示意图

　　首先让我们来了解一下什么是HDMI。HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。HDMI在针脚上和DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080P的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD

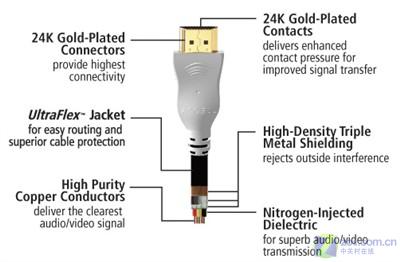

具备HDMI功能的连接线

　　要实现HDMI功能，仅需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。

ATI推出了支持HDMI的X1600系列显卡

　　虽然NVIDIA在今年三月份7600GT发布之初就宣称能够支持HDMI输出，然而半年过去了市场上一直不见相关显卡，反倒是ATI方面HDMI显卡大放异彩，蓝宝石和迪兰恒进相继推出了X1600Pro HDMI显卡，不过作为全球一线板卡大厂，华硕早在台北Computex 06大会上就展出了7600GT HDMI显卡，随着高清设备市场的成熟和1080P HDTV片源的普及，华硕也紧跟潮流发布了备受数字家电用户关注的7600GT HDMI显卡，为众多想体验HD视频的玩家提供了一个更好的选择。

N卡阵营也有了支持HDMI的产品

　　上图就是华硕最新推出的EN7600GT/HTD/256MB显卡，支持HDMI标准，下面就让我们一起来看看显卡与众不同的地方。

　　基本规格：

　　显示核心：G73
　　核心/显存频率：560MHz/1.4GHz
　　显存容量/位宽：256MB/128bit
　　显存颗粒：Samsung K4J52324QC-BC14
　　输出接口：DVI +S-Video+HDMI+SPDIF
　　售　　价：1499元

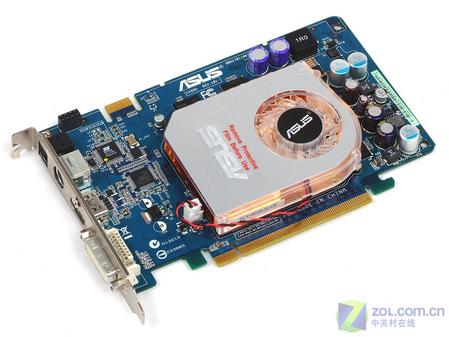

华硕7600GT HDMI正面图（点击放大）

华硕7600GT HDMI背面图（点击放大）

　　华硕7600GT HDMI显卡基于P456公版设计，当然，为了增加支持HDMI功能的芯片，华硕对显卡的走线布局进行了一些必要的调整，使得显卡PCB能够容纳更多的IC。显卡的做工精致，元器件焊点饱满，PCB边角做了削圆处理，可有效减少安装显卡时给手带来的意外伤害，体现华硕在显卡设计上人性化的一面。


显卡的做工令人非常放心（点击放大）

　　显卡基于P456公版设计，无论是做工还是用料，都体现了华硕一线大厂的风范。元器件方面使用了三洋SVP固态电容和TCNQ直插式固态电容，完全杜绝电容爆浆的隐患，配以抗干扰性优良的封闭式电感，能保证显卡即便在最苛刻的使用环境下仍然能够稳定的工作。


显卡使用的显存和SLI接口

　　显卡使用了4颗三星16MB*32Bit规格的DDR3显存，构成了256MB/128Bit的显存规格，显卡核心/显存默认频率为560MHz/1400MHz，符合7600GT公版标准。显卡提供了MIO接口，支持双显卡SLI工作。


实现HDMI功能的第三方芯片

　　目前的GPU还没有能够直接输出HDMI信号的，所以必须添加第三方功能芯片，并且输入音频信号，才能够将DVI数字和音频组合到HDMI接口输出。上图左边的SST89V54RD2芯片来存储HDCP保护密钥，供HDMI转换芯片调用。右边的Sli 1930CTU芯片的作用就是输入TMDS信号，转换为HDMI信号输出。

　　除此之外在芯片内部还要进行音频合成以及HDCP解码功能，这些都属于Sii1930CTU芯片的专利核心架构范畴。也就是说HDMI信号转换、混音处理和HDCP解码三大功能都是由这颗芯片完成的，不过HDCP解码还需要另外一颗芯片的配合。通过两颗芯片的配合就能够输出HDMI信号，而且支持HDCP解码。需要注意的是HDMI输出中包括音频信号，华硕这款显卡通过外置光纤接口给显卡导入音频。

显卡使用的散热器（点击放大）

　　显卡使用了公版7600GT上的纯铜散热器，当然为了配合产品的形象，华硕将风扇面板做了重新设计，更好地和自身的产品定位联系在了一起。

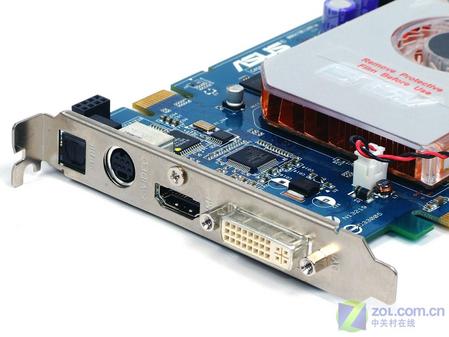

显卡采用的接口组合（点击放大）


HDMI接口SPDIF接口

　　显卡采用的接口和大家常见的标准三接口不同，取消了D-Sub接口，取而代之的是一个HDMI接口和一个SPDIF接口。需要注意的是HDMI输出中包括音频信号，华硕这款显卡通过外置光纤接口给显卡导入音频。

显卡的附件（点击放大）

　　华硕显卡除了做工强，附件送的也相当齐全，基本考虑到了用户会碰到的使用场合和环境。

　　为了尽可能的发挥出该7600GT显卡的性能，减少系统瓶颈，我们的测试平台采用了Intel的P965平台和DDR2-800内存，与之相搭配的CPU是Intel Core 2 Duo X6800，驱动方面使用的是NVIDIA最新的91.36 WHQL版驱动。测试软件方面我们使用了大家熟悉的3D Mark系列和几款著名的D3D&OpenGL游戏。

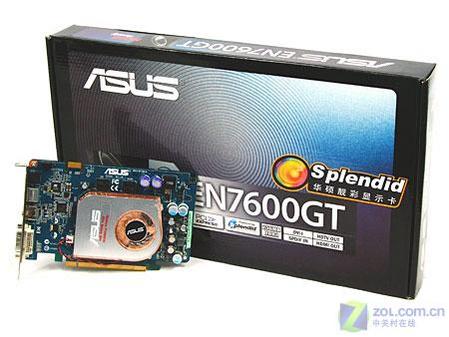

显卡采用的包装

　　由于频率是标准的7600GT规格，因此从性能上说，华硕7600GT HDMI并没有比其他品牌的同类产品有什么过人之处，当然，满足现阶段大部分的3D应用是完全没有问题的。显然该显卡的卖点并不是性能，提供下一代视/音频接口HDMI和对未来1080P HDTV标准的支持才是该产品最大的诉求点。据华硕方面表示，该显卡上市后的售价为1499元，价格虽然比市场上同类产品略高，但考虑到华硕的金字招牌和显卡的多媒体扩展功能，这个价格还是合理的，最近想组建多媒体电脑系统的用户不妨考虑一下该产品。
