新旧对比 单芯MCP61 vs 双芯C51测试

前言 ：

　　在今年的5月份，AMD正式发布了采用Socket AM2接口的新一代Athlon 64/X2/FX系列处理器。由于内存控制器集成在处理器内部的优势，上一代的芯片组，如NVIDIA的nForce4系列、VIA的K8T890、ATi的RD580等芯片组均可通过简单的修改即可很好地对新一代的Socket AM2处理器提供兼容与支持，使得AMD新一代的处理器可以得到很快的衔接与转换。而作为AMD平台芯片组的主导者NVIDIA，当然绝对不会放弃对新芯片组的研发，在Socket AM2处理器尚未到货之时，NVIDIA新一代的nForce 500系列芯片组已经迅速铺货，并及时地为各大主板厂商供货。

　　除了支持独立显卡的芯片组之外，NVIDIA自然也不会放弃日渐成熟的IGP集成图形核心芯片组的市场。在2005年的9月份，NVIDIA推出了针对中低端市场的C51 IGP芯片组，结果一炮而红。无论是入门级的用户，还是超频玩家，都被这款廉价的芯片组所吸引，配合AMD的Sempron处理器，使得C51芯片组主板的出货量成为了低端平台之最。

　　在今年的8月份，NVIDIA推出了把图形核心以及南桥MCP整合在一起的MCP61系列芯片组，无疑地可以更有效地减少投资成本，且功能上却并无太多的变化，并起到了一定的补充作用，也能使得下游厂商在产品价格上得到更为理想的利润，因此市场上也迅速地出现了基于MCP61系列芯片组的产品。接下来，我们先为大家简单比较一下新旧两代产品的技术特征。

NVIDIA GPU 芯片组技术特征比较 ：

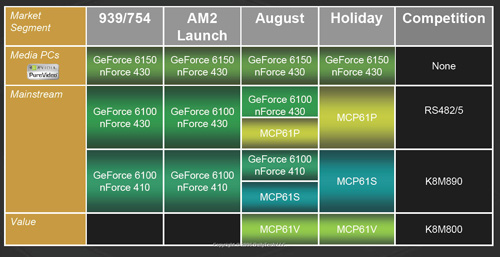

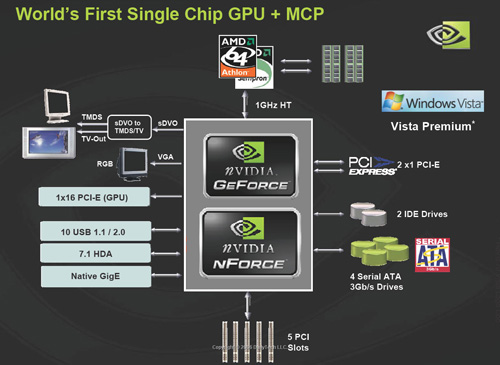

　　MCP61系列芯片组一共拥有三个版本，分别为Premium加强型、Standard标准型以及Value经济型。三者均通过了Windows Vista Premium认证，并能支持Aero Glass效果。MCP61P定位中高端，主要的竞争对象为ATi的RS482与485芯片组，MCP61P支持单条PCI-Express x16通道、两条PCI-Express x1通道、千兆以太网、4个SATA接口、RAID 10与5等规格。自MCP51P以来，nVIDIA放弃了on-chip DVI输出，而是采用了Intel的串行数字视频输出(SVDO)。虽然SVDO自845G就已出现，但还未真正得到应用，主板生产商可自行选择是否安装SVDO-DVI(或DMS-59)转换芯片。

　　MCP61S和MCP61V则分别定位中端和低端，分别与VIA的K8M890和K8M800芯片组相竞争。两者大部分的规格均与MCP61P相同，而不同的地方在于均不能够支持SVDO、仅能实现D-Sub接口输出、SATA与PATA设备支持减少至各两个、以太网络调整为10/100M的自适网络、USB接口的数量减少至8个等等，而且MCP61S仅能提供PCI-Express x8的带宽供独立显卡使用，而MCP61V更是不能提供独立显卡的接口。

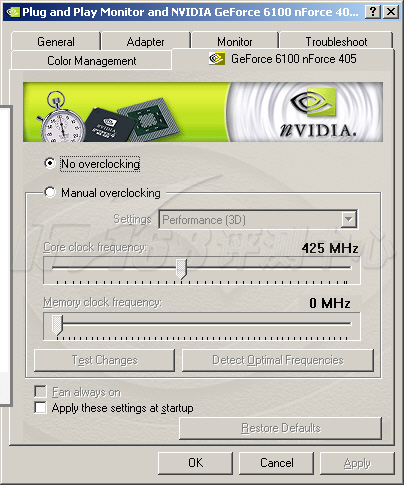

　　而图形核心方面，MCP61系列芯片组的图形核心是基于GeForce7系列的图形核心，规格与上一代的C51一样同为2个Pixcel Shader、1个Vertex Shader、1个ROP，虽然新一代GeForce7 CineFX 4.0的3D引擎在Pipeline架构上拥有崭新的设计令运算效率有所上升，但实际体现出来的效果并不明显。三者的核心频率上，我们在网上的一些新闻可以了解到MCP61V与MCP61S核心频率会降低至375MHz，但根据NVIDIA官方网站上的信息我们可以了解到，三款MCP61系列的芯片组图形核心的频率均保持一致，同样为425MHz。

　　或许大家会问，究竟上一代双芯片设计的nForce 6100+410的效能好，还是新一代的MCP61强劲，在接下来的介绍与测试，将会为大家带来一个满意的答案。

产品介绍 ：

ASRock 华擎 AM2NF6G-VSTA ：

　　作为一款集成显示功能的芯片组，始终是要定位在中低端消费市场才更为合适，相信较为熟悉DIY市场的玩家印象都比较深，华擎是一个颇具实力的品牌，它所推出的主板均以高性价比著称，并且企业一直注重产品的研发，能够及时推出最新的产品，并能够为玩家提供不少新奇的主板。

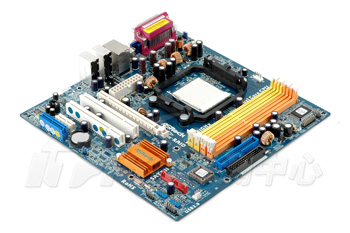

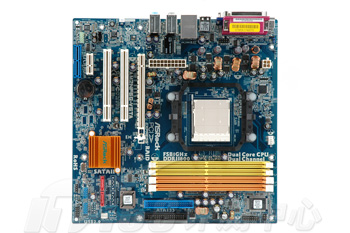

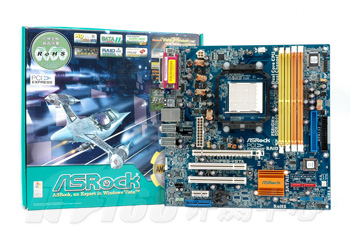

　　ASRock华擎的这款AM2NF6G-VSTA产品采用了Micro ATX的设计，但缺保留了全尺寸的ATX版型的宽度，主板依然采用了华擎惯用的深蓝色PCB。

　　由于这款产品采用了单芯片的设计，因此板上的布线空间也显得充裕很多，相比起上一代的Socket 754版本的产品，板上的设计做了多处的修改。

　　供电部分方面，采用了4相供电的设计方案，而供电部分的电解电容则采用了品质较佳的日本化工KZG系列以及松下FJ系列电解电容，对主板的稳定性带来更大的保障。主板并没有采用24pin的供电方案，而是采用了通用性更广的20pin设计，而该接口设计在供电部分的下方，有碍于用户机箱内的布线，使得电源线缆必须横跨CPU散热器之上。

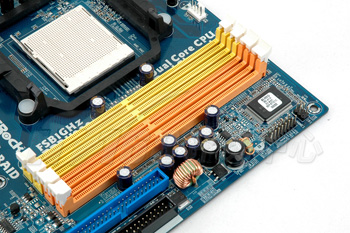

　　由于板上的宽度足够，因此板上集成了四条1.8v的DDR2内存插槽，插槽通过黄与橙两种颜色区别双通道的工作模式。

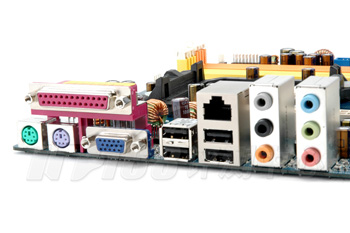

　　I/O扩展面板方面，键盘以及鼠标接口依然是采用华擎惯用的特色设计并排在PCB之上。除此之外，扩展面板还提供了7.1声道的音频输出接口、4组USB 2.0接口、RJ-45网络接口、D-Sub显示输出接口等等。

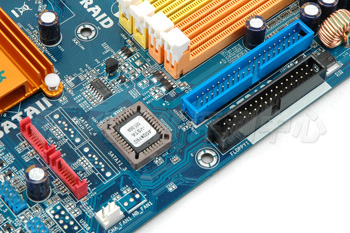

　　磁盘接口方面，由于这款产品所采用的芯片组为GeForce 6100+nForce 405的MCP方案，因此仅能够提供两个SATA以及两组IDE设备的支持，对于入门的用户来说基本足够。

　　插槽方面，板上提供了一条PCI-Express x16的插槽，但由于芯片组的限制，因此实际的带宽只能达到PCI-Express x8的水平。另外，主板还提供了1条PCI-E x1插槽、1条HDMR插槽以及两条传统的PCI插槽。

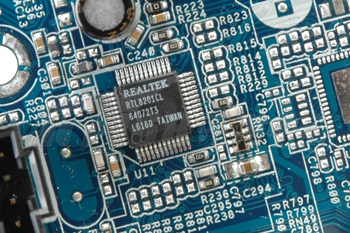

　　网络方面，因为MCP61芯片组已经集成了网络的MAC，因此搭配Realtek RTL8201CL PHY芯片即可组成完整 的10/100Mbps自适网络功能。符合Intel的802.3技术规范，支持WOL网络唤醒功能。

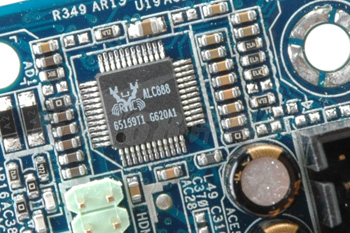

　　音效芯片方面，同样采用了Realtek的芯片，具体的型号为Realtek ALC888的High Definition Audio Codec。ALC888能够提供7.1声道的高保真音频输出方案，并通过了Microsoft Vista Premium的认证，这也是以往ALC880/882/883所不具备的。

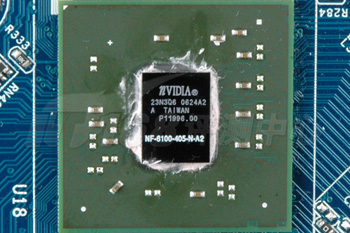

　　卸下散热片后，我们便可清晰地了解到芯片上的详细信息，由于MCP61系列芯片组把GPU以及MCP的功能集成在同一芯片上，因此相比起以往的单芯片设计的芯片组面积都要大出不少。

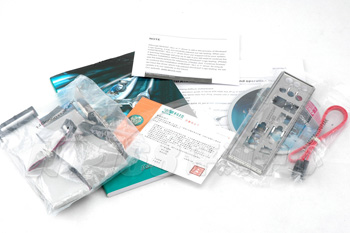

　　而产品的附件方面，提供了简单的数据线缆、产品保修卡以及十分详尽的主板说明书，

ONDA 昂达 N61GT ：

　　昂达机构经过数年发展壮大，凭借数年积累的行销经验从1999年开始推出自有品牌的昂达ON-DATA系列主板，经过几年的努力，昂达的主板与显卡产品也深入民心，得到了市场和消费者的认可。

　　昂达N61GT上一代的型号为N61G，该型号产品凭借其低廉的价格以及较为卓越的超频性，成为了低端平台出货量最大的主板之一，而新一代的N61GT价格与N61G上市价持平，因此也迅速地得到了再次成为热门的选购对象。

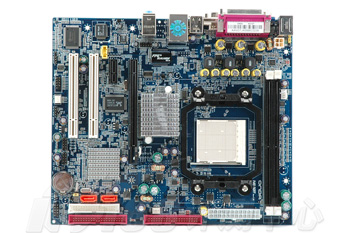

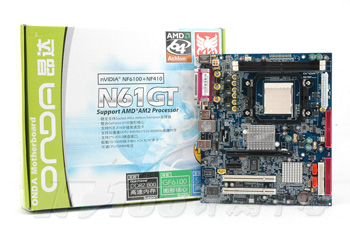

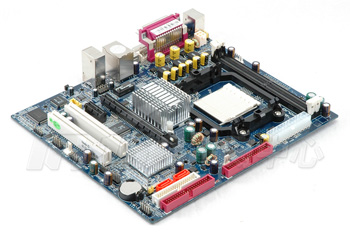

　　ONDA昂达的这款N61GT主板采用了蓝色的PCB设计，版型较窄为Micro-ATX的设计标准，PCB的版本为Rev：1.00。

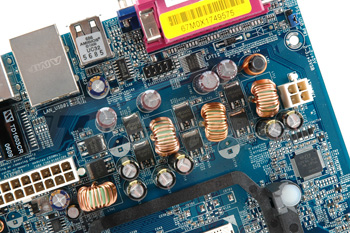

　　供电部分方面，采用了三相供电的设计方案。而电容方面，采用了比较豪华的富士通高分子聚合物电容，对主板的稳定性带来更多的保障。

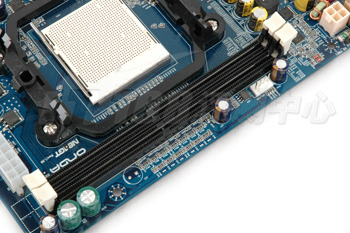

　　内存插槽方面，采用了比较稳重的黑色设计，两条插槽的设计，基本能够满足入门用户的使用需求。另外，24pin的主板供电接口设计在主板的右上角位置，可有利于用户机箱内的布线。

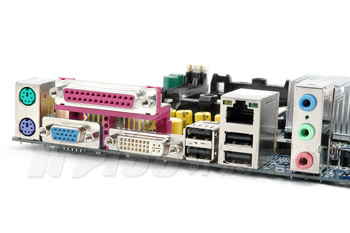

　　IO/扩展接口方面，提供了双头输出的显示方案，而由于板在的为5.1声道的音效芯片，因此面板上也仅提供了3个音频输入接口。

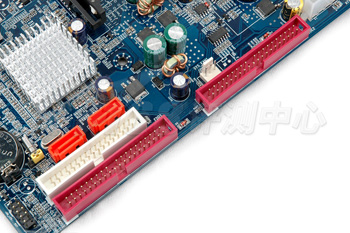

　　磁盘接口均设计在主板的边缘上，而由于这款产品同样采用了nForce410的南桥芯片，因此能够提供4个PATA设备以及两个SATA接口的支持。

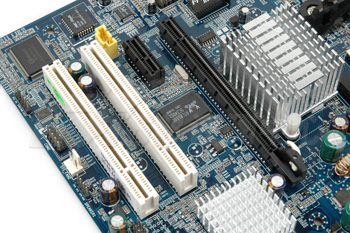

　　插槽方面，主板提供了一个PCI-E x16插槽、一个PCI-E x1插槽以及两个传统的PCI插槽。值得一提的是，利用率并不是十分高的PCI-Express x1插槽设计在x16插槽的下方，对显卡的散热以及插槽的利用会更为有利一点。

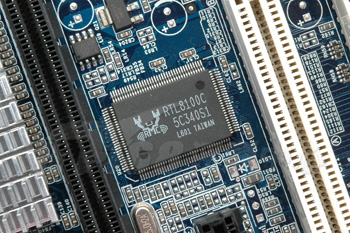

　　主板的10/100M自适网络的功能由比较常见的Realtek RTL8100C芯片实现。

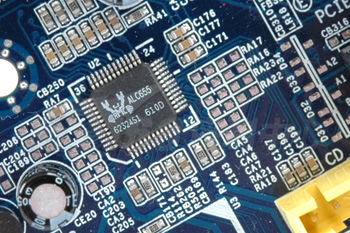

　　音效芯片方面，昂达选用了更为经济实惠的Realtek ALC655音效Codec，能够提供5.1声道的输出方案。

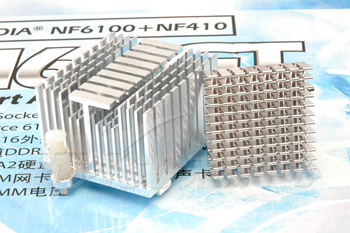

　　产品的南北桥同样采用了被动的散热方案，由于这款产品的内置图形核心预设频率较高，因此北桥的散热片面积也针对性增大。在测试的过程中，由于北桥散热片可以得到来自于CPU散热器的一定风量照顾，因此发热并不明显。

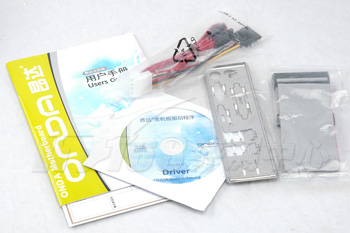

　　附件方面，比较简洁，仅提供了相关的数据线缆以及产品说明和驱动光盘。
