单芯片再称王 NVIDIA MCP61P主板全面解析(3) |
---|
http://www.sina.com.cn 2006年08月17日 13:55 天极yesky |
昂达MCP61P工程样板赏析(2)
MCP61P芯片 上图便是MCP61P芯片的“本尊”,其采用的是90nm制程工艺,由台积电代工。芯片上面有NF-6100-430-N-A2的标志,由此我们也不难理解其含义:6100-430则是意味着这款单芯片整合了以前GeForce 6100北桥和nForce 430南桥的功能,A2则表明目前这款芯片处于样品阶段,依照NVIDIA芯片的惯例,待该款芯片正式上市之后会进化为A3版本。MCP61P芯片的面积非常之小,与之前GeForce 6100北桥相比面积仅仅只增加了不到20%,却增加了南桥的所有功能,由此我们不得不佩服NVIDIA在芯片设计领域强劲的研发实力。MCP61P集成显示核心的默认频率为425MHz,与之前的GeForce 6100保持一致,较低的核心频率使得芯片的发热量能够得到很好的控制,只需散热片便足以满足MCP61P芯片的散热需求。
Realtek公司的RTL8100C控制芯片 网络方面,昂达MCP61P工程样板采用的是Realtek公司的RTL8100C控制芯片,提供10/100M网络自适应连接。
扩展插槽 扩展插槽部分,昂达MCP61P工程样板提供了一条PCI-E x16插槽和两条PCI插槽,扩展能力马马虎虎。由于MCP61P是MCP61系列中最高端的芯片,故其提供的PCI-E x16是全速运行在PCI-E x16的速度之上。

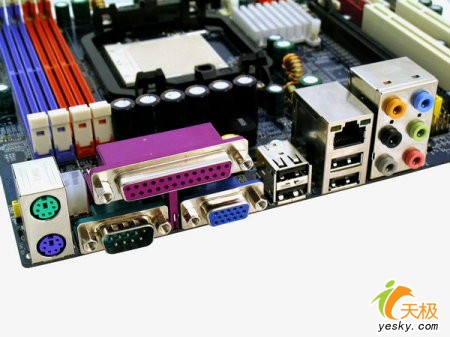

输出接口 输出接口方面,昂达MCP61P工程样板提供了PS2键盘鼠标接口、1个串口、1个并口、1个VGA显示输出接口、4个USB 2.0接口、1个网络输出接口和8声道音频输出接口。虽然MCP61P支持DVI输出,但此块工程样板并未提供DVI输出功能,我们相信未来上市的MCP61P主板中会有不少厂商提供DVI输出功能。 |
