单芯片再称王 NVIDIA MCP61P主板全面解析(2)

　　此次我们收到的是昂达公司送测的MCP61P工程样板，其采用的是单芯片的MCP61P芯片组，下面就让我们一起先来赏析一下这款主板。

昂达MCP61P工程样板

昂达MCP61P工程样板

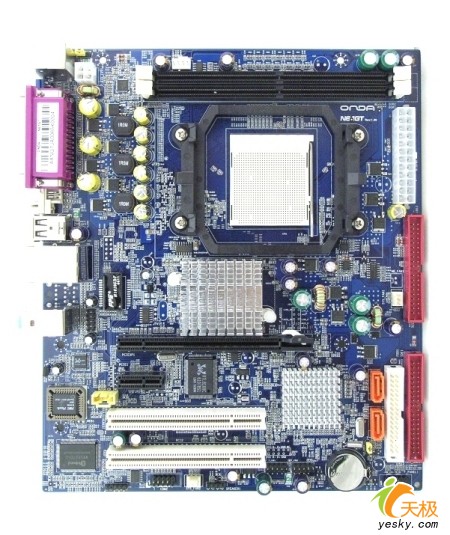

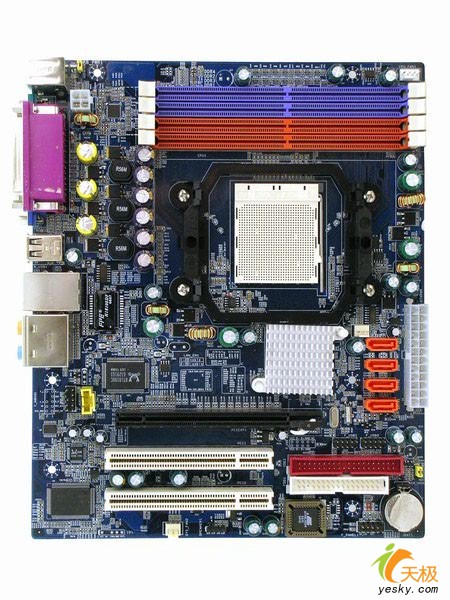

　　在上面两张图中，上图是昂达MCP61P工程样板，下图是昂达N61GT主板，其中昂达N61GT主板采用的是C51G + MCP51的双芯片设计。由两者的对比我们可以看出，单芯片设计使得昂达MCP61P工程样板在PCB布局方面要比昂达N61GT主板更为方便，虽然PCB板的大小完全相同，但昂达MCP61P工程样板可以容纳四条内存插槽，而昂达N61GT却只能容纳两条，由此我们也可以看出，单芯片设计使得PCB板有更多的空间来安放其他元件。

昂达MCP61P工程样板

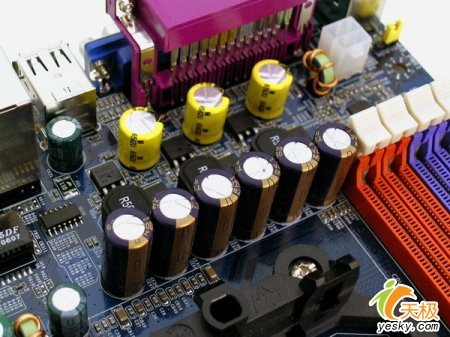

　　CPU供电部分，昂达MCP61P工程样板采用的是三相回路供电设计，黄色的电容出自日系大厂富士通，加上封闭式的电感，这些都为CPU提供了强大的动力支持。

昂达MCP61P工程样板

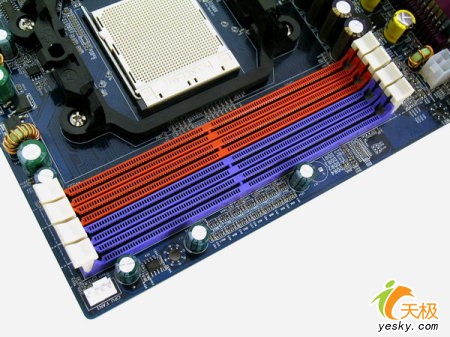

　　由于采用单芯片设计才使得PCB有更宽广的空间来容纳更多的元件，因此这款昂达MCP61P工程样板提供了4条内存插槽，支持双通道DDR2 533/667/800内存，最大支持到4GB的系统内存。玩家只需将内存插入颜色相同的内存插槽中便可组建双通道。
