液风合一静音无敌 市售主动式液冷散热器选购

http://www.sina.com.cn 2006年07月16日 14:31 天极yesky
姑苏飘雪　 前言：

　　液冷是一种安静且高效能的散热方式，被很多DIY发烧友普遍采用。早期的液冷散热器大多采用简单的“水”作为导热介质，面对此时高功耗的CPU、GPU已经显得难以应付。虽然尽管干冰、液氮等散热方式可以达到非常好的散热效果，但复杂的操作性和高危险性使得它们始终是极少数骨灰级玩家的专利，而绝大多数超频玩家在拥有优秀的散热性能的同时，依然需要让整套系统更易于操作和美观。因此，优秀的主动式水冷散热器则被广大DIY超频爱好者所青睐。

一、 主动式液冷散热，效率与静音的折中方案

　　我们都知道，芯片或元器件的功耗增加需要大大加强冷却，以保证芯片或元器件处于可接受的温度水平，这一点适用于所有产品。散热器的尺寸增加是有限的，因为产品总体尺寸的发展趋势是越来越小；冷却空气的流量也不会很大，因为留给风扇的空间有限；另外，业界有关噪音和电磁兼容的标准也越来越严。

　　这些因素的综合作用推动我们必须进行重大技术突破，寻找到新兴替代的冷却解决方案。还有芯片热流量的不断增加也导致热阻抗方面的挑战，随着热流量的增加，从硅片到封装表面的热阻也会同步增加，就更寄希望于散热器。不过使用了几十年的传统散热技术，已经发展接近其性能极限，这时新的技术和材料，包括微/宏热管、液体冷却及热电子冷却器等提供了散热效果更佳的方案。

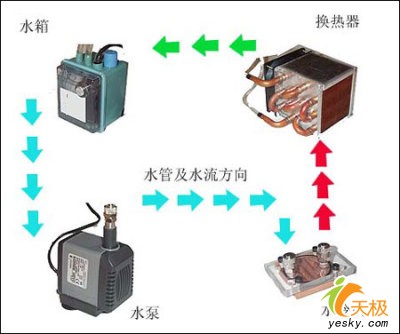

　　对芯片进行直接水冷是效率最高的冷却方式。随着办公系统产品的功率剧增，有必要再次使用水冷。对于台式PC，采用创新的水冷技术的主要需求是由于价格便宜、可靠和占用系统的空间小。这种闭环式系统可以将所有的热量经由空气导入到一个空气-水的热交换器当中。因此，水冷是目前各厂商比较推荐的超频散热方案，使用广泛，价格不贵，散热效果也非常理想。而现在的水冷工艺已十分成熟，个部件安装后衔接紧密，安全性显然也不用担心。

液风合一静音无敌市售主动式液冷散热器选购

　　从水冷散热原理来看，又可分为主动式水冷和被动式水冷两大类。被动式水冷是不安装任何散热风扇，只靠水冷散热器本身来进行散热，最多是增加一些散热片来辅助散热。该水冷方式的最大优点就是可以做到完全静音效果，不过面对功耗越来越高的CPU、GPU，被动式水冷显得有点力不从心。

　　因此，厂商们在被动式水冷基础上安装散热风扇来辅助散热，从而有效散热效果提升了，不过由于增加了散热风扇，相应的噪音也随之而来。针对这个问题，厂商往往会在主动水冷散热器上采用温控调整风扇，在散热效果与静音之间取得平衡点。因此这一水冷方式更适合发烧DIY超频玩家使用。

　　总的看来，风冷的基础上加入水冷是继热管风冷散热器又一个里程碑式的技术过渡。
二、市售十款主动式液冷散热器产品点评

1、Tt Symphony交响乐(CL－W0040)

　　Tt这款型号为CL－W0040的产品属于外置水冷散热器，具有自动控制的节流阀，无需人工干预，可以保证持续充足的水量。采用了四合一通用CPU全铜水冷头，可以更多的将CPU的热量带走，90L/小时速率的双泵在提高水流速率的同时，还带来安静平稳的效果，5个超安静的1400 RPM 120mm 风扇，全部加起来也仅有16dBA噪音，无疑达到了散热与静音平衡。同时采用全铝材质外壳，拥有音箱外观很容易融入到家电环境，可以说是目前最适合放在
客厅中的水冷系统了，对于任何一个发烧DIY用户都很具有诱惑力。

液风合一静音无敌市售主动式液冷散热器选购

　　可以说，这款设计前卫的产品处处都透出本身的贵气，使得Tt的大家风范也崭露无余，当然这款产品的价格也是相当惊人，但如果哪位发烧友的家里缺少的装饰的话，还是可以考虑一下的哦。

2、Tt Symphony mini(CL-W0077)

　　CL-W0077是曜越科针对发烧级市场推出发一款全新设计的家庭影院式水冷系统，是上面Symphony的后续型号，让家中空间有限的玩家也使用时尚与效能兼备的水冷系统。

液风合一静音无敌市售主动式液冷散热器选购

　　CL-W0077采用全黑外观色，并具备了高密度散热功效的全铝外壳，能在最短时间内将CPU产生的废热带走；专利扣具设计的全铜五合一CPU水冷头，除可适用于Intel LGA 775 P4与AMD K8/K7之外，TT还研发了Intel BTX的专利扣具，利用大面积的全铜水冷头吸收由CPU的废热，配合内含36厘米大面积铝制散热排迅速散热废热。

液风合一静音无敌市售主动式液冷散热器选购

　　Symphony mini拥有三个12厘米超低转速风扇(1400 RPM，16dB)，加上内建双马达的设计，通过水不断的冷却循环能轻易地将CPU的温度降到与室温儿乎相同。另外，CL-W0077还有10,000小时免加水的超大容量水箱，搭配独特管接头的设计，让玩家无需切换此水冷系统的开关，就能所随意拆装内附工业用黑胶管，且完全无漏水之忧。同时Symphony mini还兼容于TT其它的水冷配件，只需安装内附的管接头与水管，就能轻松升级。
3、酷冷水冷天尊

液风合一静音无敌市售主动式液冷散热器选购

　　该水冷系统支持 Pentium 4、AMD K8以及LG775结构的CPU，外观全铝材质设计与冷蓝光面板的完美整合，为其打造出了令类的视觉冲击，前面板具有LED灯显示，为了确保水冷系统的安全性，LCD可以自行对水位、温度、风扇转速进行自由调节。

液风合一静音无敌市售主动式液冷散热器选购

　　8CM可调式风扇的加入为其增添了无限的魅力，风扇转速为可调式，共分为三档，F1/F2/F3转速分别对应2000/3100/4600 RPM，噪音分别为23/34/49 dB，比55分贝的行业标准低了很多，根本不会使用户造成任何噪音困扰。不同与一般的水冷，水冷天尊专门配备了控制卡，通过COM口与主机相连，用户可以轻松地利用软件来控制散热系统。

4、酷冷AQUAGATE Mini R120

　　酷冷的AQUAGATE Mini系列一体化水冷的特点非常鲜明，那就是其水冷头与水泵的一体化专利设计，吸热盒与水泵合二为一，更加便于用户安装。

液风合一静音无敌市售主动式液冷散热器选购

　　AQUAGATE Mini R120的水冷头底部采用纯铜材质打造，中间直径40mm的圆心部分为与CPU的接触面。水冷头底部的切割面打磨得非常光滑，使得底座能和CPU贴和的更紧密，有利于散热。散热排的散热风扇尺寸为12025规格，材质为铝。相比起传统水冷散热器独立的水冷头、水泵、水箱和散热排的结构，在安装AQUAGATE Mini水冷的时候只需要将水冷头和散热排固定好就大公告成了，易用性显得非常高。

　　关于AQUAGATE Mini R80/R120的兼容性问题我们不必担心，在附件中提供了6片扣具来针对目前各类平台。
5、技嘉3D Galaxy

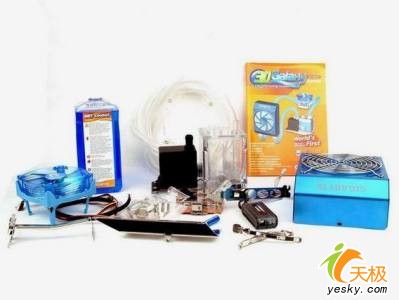

　　技嘉3D Galaxy银河系列水冷系统由5部分组成，包括水泵、水箱、导水管、冷水风扇、CPU散热片及风扇。所搭配的水冷头可以算是国内见到的大厂产品中比较特别的，采用了铜水道+透明顶盖的水冷头尺寸为68 x 92 x 30 mm。采用了斜向45度左右分布的水嘴意在改善传统90度水嘴的水阻问题，同时它也使水管的分布更有利于后期加装MOS散热风扇的需要。这款产品采用了精密铸造工艺来打造的水道中有多达243根细小的铜柱，并且底部也加工成细微的波浪结构，特殊的结构提高对水流的扰流效果，加强水同水冷头的交换效率。

液风合一静音无敌市售主动式液冷散热器选购

　　水冷头还配备风扇，不过Gigabyte为水冷头配备上风扇完全是为主板周边的MOD管等热源而专门设立的，这也使3D Galaxy不在被水冷传统的周边散热不足的缺陷缠身。采用了转速仅2000RPM的超低噪音8025风扇，配合改进的扇叶设计，虽然噪音仅19dBA，不过却给予周边热源提供大风量的照顾。而且配合上特别设计的风扇扣压式扣具，水冷头同风扇的组合非常方便，完全不影响水冷头的安装工作。

　　产品支持Intel P4 LGA775/P4 478和AMD K8全套系列处理器，能满足高端用户对极端高效能散热的追求。另外还加入了技嘉的三项专利技术，让喜爱超频用户更加随心易手使用。

6、EVERCOOL太极水冷

　　EVERCOOL太极水冷最大的特色是提供了VGA以及CPU水冷头，配合使用可打造一套性能强劲的水冷散热平台。产品提供了一个5.25英寸面扳，面板带有LCD显示装置，可以及时得知温度、风扇转速等信息，并附有风扇转速调节的按钮。同时具有一个5.25寸位散热排，可以安装在机箱光驱仓位置。

液风合一静音无敌市售主动式液冷散热器选购

　　散热排采用了大量的全铜鳍片，搭配内置的8cm风扇散热，散热器的表面经过了镀镍处理，不仅看起来更美观，还具有抗氧化防腐蚀的作用。出于安全考虑，水管中集成了一个水流器，用户可随时得知水冷是否正常运行。
7、超频三水蛭Ⅲ代

　　水蛭Ⅲ部件分为散热排、水冷头、风扇、冷却液与水管五大部分。等等，水冷中最重要的水泵怎么没有？其实这就是水蛭Ⅲ最大的创新，散热排与水泵、水箱的一体式设计。看来，超频三在独立创新的路上倒是走得挺远的，若是放在其他厂家上，那是肯定要吹上天的。不过，这也符合超频三一贯的低调风格。

液风合一静音无敌市售主动式液冷散热器选购

　　水冷头为焊接工艺纯铜材质，底部打磨的很光滑。水冷头兼容Intel 478、Intel 775、AMD K8与AM2四大平台，通用性很强。吸热头与水管的连接的很方便，只要一只手即可让水管卡住。散热排的尺寸可以安装直径120mm的风扇，水泵与水槽与散热排集成在一起，大大减少了连接件的数量，使得整体结构变得很简单，便于用户安装。

　　同时，水蛭Ⅲ的水泵还具有超频三的专利技术压力平衡装置。我们都知道，水冷运行中水温会上升，会导致水体积膨胀，对管子和接口有压力，这样就很容易漏液，而平衡阀就可避免这类问题。平衡阀的采用进一步增强了水蛭Ⅲ的安全性。

8、九州风神vemice x8

　　这款九州风神超静音vemice X8水冷散热器整产品系统包括了：水泵(水槽一体)、热交换器、导热头(CPU核心水冷头)以及分别对应AMD和Intel平台的扣具。从外形上，我们不难看出这套水冷散热器与其他水冷产品颇为相似--此款产品应该说是众多一体化水冷产品当中的一个比较优秀的改良版本。

液风合一静音无敌市售主动式液冷散热器选购

　　散热器的冷却水是一种无毒、比热值更高、零下40℃不凝固、150℃不燃烧、不易挥发的呈浅绿色液体，因此即使出现漏液的情况，也不会对主板造成任何损伤。vemice X8使用了全铜材质的水冷头，能更迅速的将CPU的热量带走。与水管衔接的部分同样采用了加强型的水管连接螺栓。散热排使用了大面积全铜材质的折叠式鳍片，折叠式鳍片的曲折型结构能有效增加散热面积，同时搭配了一个1500rpm转速的12cm散热风扇。另外热导头由双层焊接而成，内部采用类似精密塑料模具冷却孔道的结构，针对重点发热部位形成散热路径，加快热量的传导。
9、劲冷银骑士WC-601

　　劲冷EVERCOOL最近推出的一款银骑士WC-601是一款结合了风冷与水冷的优点的散热器。

液风合一静音无敌市售主动式液冷散热器选购

　　银骑士整体的外观造型采用了亮银色系，搭配侧边水冷Pump的橘色系，名称是叫水冷散热器，实际是结合气冷特性达到水气冷并进式模式，诉求静音与水气冷双效合一的特质，在效能稳定散热下，依旧具备有安静、低噪音的特性。另外，由于自体式水冷设计，并搭配6mm铜管水冷技术，可确保效能质量；侧边水Pump采用外磁马达设计，内建12极外磁水马达，保用寿命超长。侧边的顶端可以看到设置了一组转速调整的控制开关，可以控制转速为HI高速、或是LO低速，而Pump的注水孔则是在侧边上方，侧边的橘色系抗冻液则是更突显出这款WC-601的特别，与整体的银色调相搭配之下，橘色非常显眼。

　　银骑士可同时支持AMD Athlon64、Opteron系列(Socket 754、939、940)与Intel LGA775等规格。它的底部采铜底设计(8mm)，Intel LGA775可以透过附加的底座与固定螺丝来安装，至于AMD系列则可以透过扣具来固定，再底部的中间可以看到有一个突起的小支架，透过支架就可以安心使用在AMD系列的平台上了。附件方面也设想周到，除了提供有散热膏、小钣手之外，还有AMD与Intel系列使用的固定底座与扣具等。

10、东远液冷12DT

　　东远液冷12DT，适用于INTEL、AMD全系列CPU。它由三部分组成：铜吸热盒，一体型水泵与水箱，散热片与120mm风扇组成的散热器。东远液冷采用内径6mm、外径10mm的高韧性塑料导管，管子内流有浅蓝色导热液体，各个部件之间用塑料管串连。

液风合一静音无敌市售主动式液冷散热器选购

　　吸热盒造型比较简单，可以方便的安装各种扣具。泵体正面为透明设计，能够清楚的看到液体的状态，右上角留有补充液体的加注口。泵体背后可以使用橡胶柱固定装置，将底部金属固定在机箱某处，橡胶柱即有足够硬度支撑泵体，又可以避免震动带来的噪音。

　　散热端采用这种大型散热片，密集"S"型散热鳍片具有超大的实际散热面积，散热片为纯铜，现在的黑色是喷涂的烤漆。“迂回曲折”的“波形”散热片设计使得散热片的有效散热面积非常大。散热片安装有120×120×25mm风扇，提供更佳的散热效果。
