视频大革命！首款零售版HDMI显卡解析 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| http://www.sina.com.cn 2006年06月09日 04:22 PCPOP-电脑时尚 | |||||||||
|
作者：孙敏杰 关于HDMI显卡的报道从去年就开始了，不过一直都是雷声大雨点小，虽然样品展示从未中断过，但就是不见有实际产品上市。这使得绝大多数人都认为HDMI显卡还处在概念阶段，不过在此次台北Computex 2006展会中，HDMI真的可以说如雨后春笋般亮相展台，离我们越来越近了！  在HDMI显卡方面，蓝宝石一直走在业界的前面，早在年初的CES展会上，蓝宝石展出的X1600 HDMI显卡就吸引了足够多的目光。现在这款备受关注的显卡终于从幕后走到了前台：  今天，我们泡泡显卡频道收到了蓝宝石送测的X1600Pro HDMI显卡，这是全球首款零售版HDMI显卡，据蓝宝称这款显卡很快就会登陆国内市场，用不了太久大家就可以买到这款X1600Pro HDMI显卡。  明基FP241W

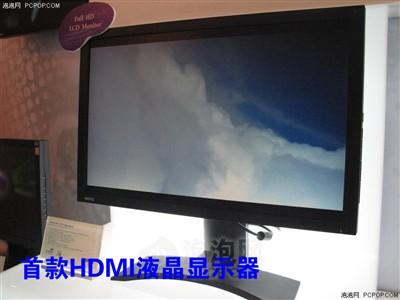

非常巧的是，在蓝宝出货HDMI显卡的同时，明基在Computex 2006上展出了全球首款HDMI液晶显示器（首次支持HDMI！明基24寸液晶价格确定）。看来HDMI接口将不再是影碟机和数字电视的专利，电脑显卡及显示器也在朝着普及HDMI的方向发展！
 相信很多人都想问为什么HDMI显卡如此备受关注，HDMI显卡到底与普通显卡有何不同？本文将解开您心中的疑惑！
HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。2002年岁末，高清晰数字多媒体接口(High-definition Digital Multimedia Interface)HDMI V1.0规范颁布，目前规范已升至 HDMI V1.2。
  HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无须进行数/模或者模/数转换，能取得更高的音频和视频传输质量。
 在平板电视上得到普及的HDMI接口

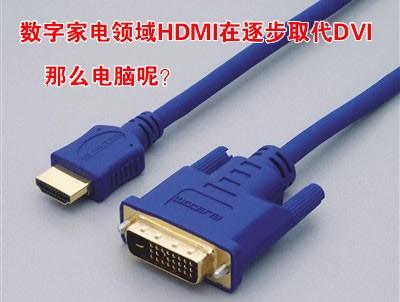

对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆 ，大大简化了家庭影院系统的安装。由于目前高清晰数字家电都开始抛弃DVI接口，HDMI接口大行其道，因此有需要电脑连接大屏幕平板电视的用户对HDMI显卡非常关注！
HDCP是High-bandwidth Digital Content Protection的缩写，中文就是HDCP数字内容保护，它是Intel开发的为HDMI提供高带宽数字内容保护的解码技术。配备了HDCP解码技术的HDMI就不会受到信号加密的限制，可以接受全部格式的高清信号。
简单来说，HDCP就是一个防止数字内容盗版的加密技术，如果软件和硬件其中之一不支持HDCP，那么我们就无法读取数字内容。下一代的蓝光和HD-DVD都将执行HDCP标准。也就是说，如果你希望在1080p的分辨率下观看电影，那么系统必须支持HDCP。反之，如果不支持的话，那么你只能获得1/4的分辨率。
因此显卡除了配备HDMI接口之外还得集成一块取得认证ROM芯片才能够支持HDCP解码，否则经过加密的高清电影依然是没法播放的。
据报道，未来蓝光DVD和HDDVD将全部采用HDCP加密，如果您的显卡不支持HDCP解码，那么高清电影将无法播放！
经常用PC观看DVD影片的朋友可能都层遇到这样的问题，播放一段时间后发现影片图像部分与音频部分无法同步。造成以上原因主要是因为PC在处理视频过程中，视频部分是由“北桥芯片——显卡——输出”这样一个过程；而音频部分则是“南桥——声卡”的输出过程。如果两部分处理时间不一致就会导致画面与声音的脱节。

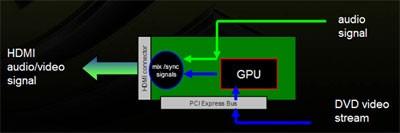

而未来显卡中则能够避免出现以上的问题。如上图，视频与音频数据传递到显卡后，经过混合同步处理（mix /sync signals），再通过HDMI数字接口输出，如此就能达到堪称完美级的影音视频效果。 因此在显卡HDMI接口并不是简单的将视频和音频数据加在一起，而是使用专门的芯片进行同步处理，然后传递到显示输出设备，对于高清视频播放非常有利！ 理论知识说了这么多，下面就来仔细欣赏首块零售版HDMI显卡的细节部分，看看蓝宝石如何在一块小小的显卡上实现这么多的功能？
以目前的情况而言，HDMI显卡依然仅是为一部分人设计，这些人非常喜欢PC多元化的功能和强大的性能，打算用PC构建多媒体家庭影院。因此蓝宝X1600Pro HDMI显卡基本上按照这部分人的特殊要求而设计：

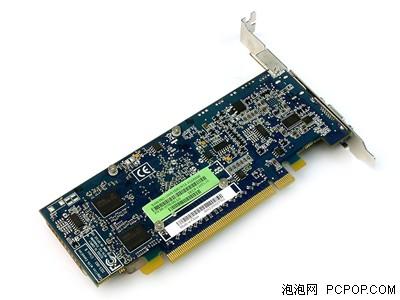

 大多数组建家庭影院的用户都会选择HTPC这种小巧、美观的机箱，对显卡的体积有严格的要求，因此之前所曝光的HDMI显卡几乎均为“矮卡”，这就是“LowProfile”设计。蓝宝石这款X1600Pro HDMI自然不会例外。  LowProfile也是有一定的高度标准，显卡厂商会严格按照标准压缩PCB体积，因此在设计上有一定的难度，而且无法应用在高端显卡上，这款X1600Pro应该是目前ATI系列HDMI显卡中3D性能最强的！
 LowProfile PCB版型，散热器体积也得严格控制。90nm工艺的RV530核心发热并不算高，蓝宝石这个散热器不但外观漂亮，而且全铜散热片保证了性能，使得风扇在较低转速下就能有不错的散热效果，在静音方面满足HTPC用户的苛刻需求！
 限于空间原因，显卡供电模块也是做到了精益求精，蓝宝这块显卡用料非常扎实，采用了两颗三洋大容量固态贴片电容、以及全密封电感元件，另外还用到了更加高档的贴片钽电容！这在中低端显卡当中是十分罕见的！
 RV530 Pro核心，令人惊讶的是，这款X1600Pro HDMI默认频率竟然高达600MHz，这对于一款LowProfile设计的显卡来说的确难能可贵，看来蓝宝对其散热设计信心十足！
12个像素单元的RV530核心加上高频率，其3D性能足以满足大部分用户的需求，能够玩转主流游戏！核心频率高，显存的规格也不低：
 ATI公版X1600Pro搭配的是GDDR2显存，需要8颗显存才能组成128Bit的规格。蓝宝这款HDMI显卡采用了LowProfile设计，PCB没有空间容纳下8颗显存，因此蓝宝使用了4颗8M×32Bit的GDDR3显存，组成了双128的配置。显存速度为2.0ns，默认频率达到了1GHz，规格比较强悍！
看得出来，这款显卡的GPU与普通显卡并无区别，接下来就看看这款显卡的输出部分，看看究竟如何实现HDMI输出？
提供HDMI输出是这款显卡最核心的内容，由于HDMI显卡涉及到了前面介绍过的HDMI信号转换、HDCP解码、音频混音处理等各方面的内容，因此显卡设计比较复杂：
 D-SUB和HDMI双输出
这个有点像USB的接口就是传说中的HDMI输出接口。其实在视频数据传输部分，其信号与DVI是相同的。与现有的DVI比起来，HDMI的优势就是能够在无失真无损耗的情况下传输更远的距离，而且HDMI中还包含了音频信号，可以简化家庭布线，完美做到音频视频同步传输！
 在输出接口部分有两颗从未见过的芯片，看来肯定和HDMI接口有关，仔细瞧瞧：
 Silicon的TMDS转换芯片大家应该并不陌生，ATI X1800/X1900 CrossFire主卡上面就大量使用Silicon的PanelLink系列芯片。
 蓝宝X1600Pro HDMI显卡上的这颗Sii1930CTU芯片的作用就是输入TMDS信号，转换为HDMI信号输出。除此之外在芯片内部还要进行音频合成以及HDCP解码功能，这些都属于Sii1930CTU芯片的专利核心架构范畴。也就是说HDMI信号转换、混音处理和HDCP解码三大功能都是由这颗芯片完成的，不过HDCP解码还需要另外一颗芯片的配合。
小知识：TMDS（Transition Minimized Differential Signaling，最小化传输差分信号协议）是由Silicon Image公司制定，其商业用名为PanelLink。TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递，而显卡使用TMDS协议传输数据的过程或者接口就称为DVI。
 ATMEL 89C51为一颗三级加密4K的PEROM，其功能和处理能力很强并拥有独立的缓存，多用于单片机，此处主要用来存储HDCP保护密钥，供HDMI转换芯片调用！
 考虑到用户使用需要，蓝宝附送了一条价值不菲的HDMI数据线；还提供了一个HDMI转DVI的转接头，方便用户某些特殊需求；另外还附送一个矮挡板，这应该是HTPC用户最爱；HDMI要传输音频数据，自然需要从电脑声卡输入音频型号，配件专门提供了数据线！
蓝宝石X1600Pro HDMI是首款进入零售市场的HDMI显卡，蓝宝石强大的研发实力、高标准高规格设计、完美的做工、丰富的配件都给我们留下了深刻的印象！另外1299元的售价应该算是非常厚道的价格了！ 虽然这是一款电脑用显卡，但我们并没有立即拿来跑各种3D游戏测试，因为X1600Pro显卡的性能大部分人都是清楚的。而且在首次出现的HDMI接口面前3D性能也显得并不重要了。 接下来我们将对HDMI显卡的实际应用做出一些贴近用户的视频输出以及易用性测试，感兴趣的朋友请关注泡泡网！
| |||||||||
