AM2平台全功能整合主板七彩虹C.NC61-M2测试

http://www.sina.com.cn 2006年05月31日 10:48 天极yesky

作者：天极评测室段传玺
七彩虹C.NC61-M2 Ver1.4整体介绍

　　随着AMD发布全新架构的AM2处理器，相应的主板产品也陆续出现在市场之上。然而目前市场上出现的AM2平台主板大多采用的都是NF5系列芯片组的产品，价格过于昂贵，整体升级的费用太高，大部分国内玩家没有办法承受。七彩虹主板一向走的是性价比路线，此次七彩虹率先在国内发布了首款AM2平台的整合主板—七彩虹C.NC61-M2 Ver1.4，对于想升级AM2平台而又预算有限的玩家来说无疑是一大福音。

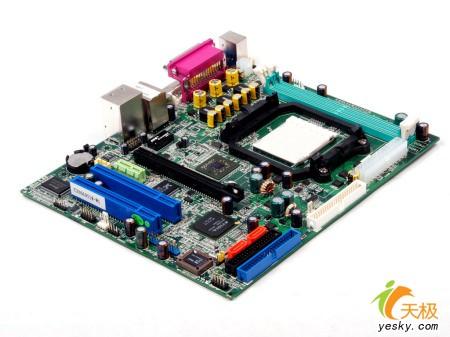

　　由于七彩虹C.NC61-M2 Ver1.4是一款高集成度的整合主板，故其采用的是M-ATX小板型设计。正所谓“麻雀虽小，五脏具全”，主板上布满了密密麻麻的各种电子元器件，用料豪华、做工扎实，几乎找不到任何的空焊位。采用的是GeForce 6100的北桥，搭配nForce410南桥。

AM2平台全功能整合主板七彩虹C.NC61-M2测试

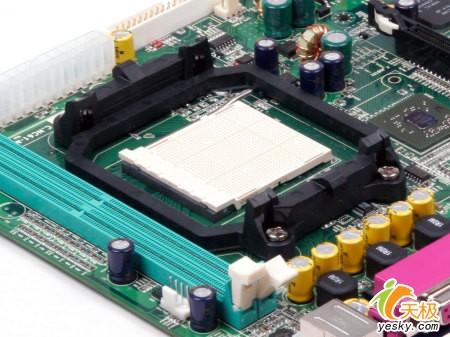

　　全新的AM2 CPU接口，升级至940pin，散热器的扣具上与之前的Socket 754、939也有较大的改变。

AM2平台全功能整合主板七彩虹C.NC61-M2测试

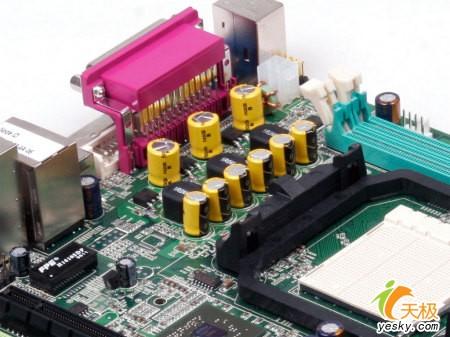

　　CPU供电部分，采用的是三相回路供电设计，电容方面，采用的全是高品质的日系富士通电容，为AM2处理器提供了强大的动力支持。凭心而论，一款550元以下的低端整合主板能做到这样的供电设计实属难得。

AM2平台全功能整合主板七彩虹C.NC61-M2测试

　　2个DIMM内存插槽，支持双通道DDR2 533/667/800内存，最大支持2GB的系统内存。虽说内存插槽的数量相对比较少，但对于绝大多数玩家来说已经够用。七彩虹C.NC61-M2 Ver1.4主板芯片介绍

AM2平台全功能整合主板七彩虹C.NC61-M2测试

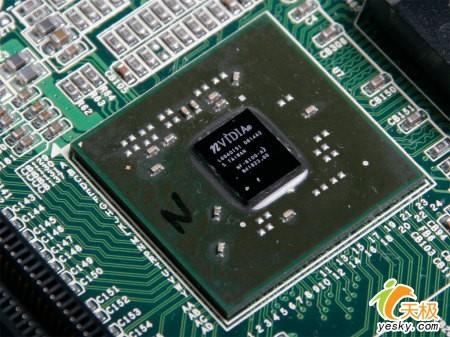

　　GeForce 6100北桥，硬件支持DirectX 9.0C以及HDR运算，并配合七彩虹Magic C51 BIOS，支持PureVideo DXVA硬件加速功能，大幅度加速H.264等高清数字视频的解码速度，为组建HTPC打下了坚实的基础。

AM2平台全功能整合主板七彩虹C.NC61-M2测试

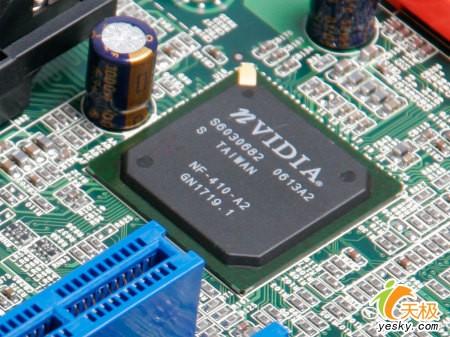

　　nForce410南桥，支持支持7.1声道(Universal Audio Architecture)、八个USB 2.0端口、五个32位的PCI插槽。储存方面，则有两个UltraATA信道及两个可以完全支持最新SATA ver2.5标准原生指令排序(Native command queuing；NCQ)传输率3Gbit/s的SATA-II设备。同时，nForce410支持RAID 0和RAID 1。

AM2平台全功能整合主板七彩虹C.NC61-M2测试

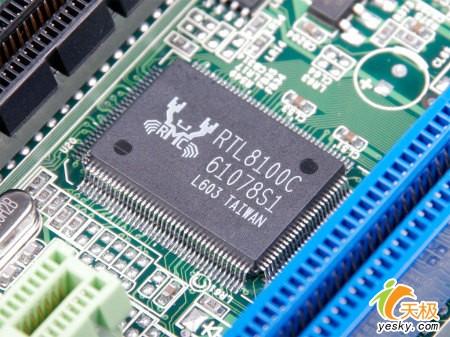

　　网络方面，七彩虹C.NC61-M2 Ver1.4采用的是Realtek公司的RTL8100C控制芯片，提供10/100M网络自适应连接。

AM2平台全功能整合主板七彩虹C.NC61-M2测试

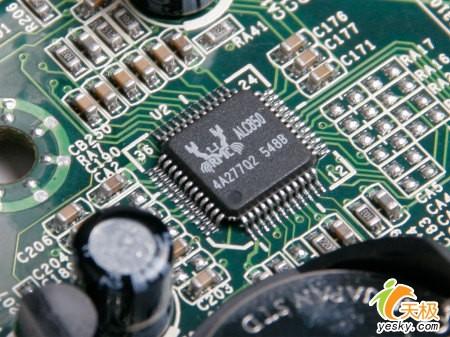

　　音效方面，七彩虹C.NC61-M2 Ver1.4采用的同样是Realtek公司出品的ALC850芯片，提供了7.1声道输出以及数字化无失真S/PDIF输入输出支持，并且提供EAX环境音效扩展以及NVIDIA 杜比环绕音效，完全能够满足目前高档家庭影院对环绕立体声的需求。七彩虹C.NC61-M2 Ver1.4扩展功能介绍

AM2平台全功能整合主板七彩虹C.NC61-M2测试

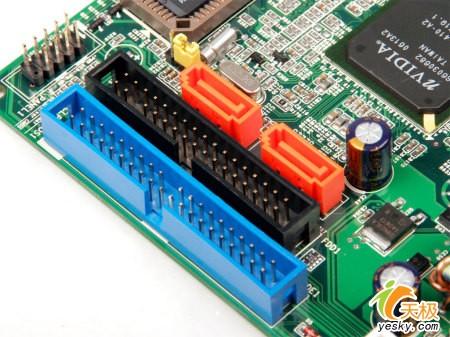

存储设备接口部分

AM2平台全功能整合主板七彩虹C.NC61-M2测试

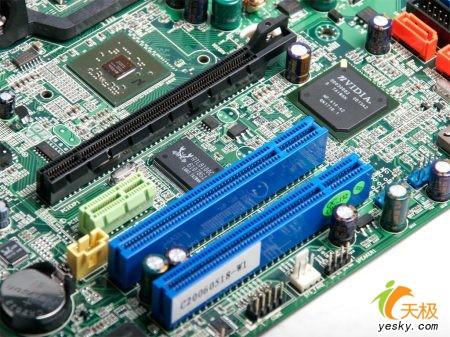

　　扩展插槽方面，七彩虹C.NC61-M2 Ver1.4提供了2条PCI插槽，PCI-E x1、PCI-E x16插槽各一条，为充分满足用户未来升级高性能显示卡的需求，主板设计了PCI-E x16部分完善的两相开关供电电路。能够为大功率PCI-E显示卡提供稳定的+5V，+12V电能。

AM2平台全功能整合主板七彩虹C.NC61-M2测试

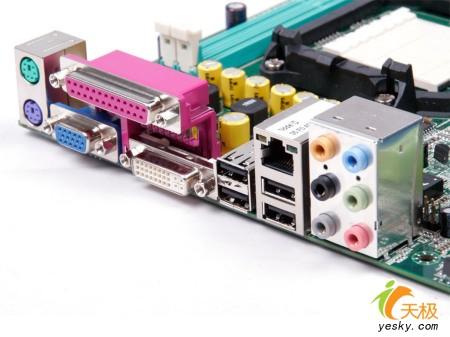

　　后置面板接口部分，提供了超级丰富的功能，去除了如今已经很少用到的串口，最为难得的是，七彩虹C.NC61-M2 Ver1.4提供了DVI数字输出接口。如今17寸的液晶显示器越来越普及，许多厂商的产品更是以支持DVI输出为卖点，以前的整合主板几乎所有的都只提供了D-SUB模拟输出接口，使得支持DVI输出的液晶显示器不能充分发挥其优势，七彩虹C.NC61-M2 Ver1.4的推出提供了一个极具性价比的解决方案。七彩虹C.NC61-M2 Ver1.4性能测试

　　下面就接着了解这款主板在测试软件中的性能表现。为了对这款主板进行全方位的了解，我们选取了CPU测试软件Super Pi、综合类测试软件Sisoft Sandra 2007以及3DMark03、3DMark05、FarCry、Half Life 2等经典的3D性能测试软件。考虑到此款主板的定位，故在整个测试过程中，我们均使用内置显卡来进行测试，3D性能的测试中选取的是1024x768的分辨率。

测试平台说明

测试平台
CPU	AMD Athlon64 FX-62 Dual Core (2.8GHz 800MHz FSB 1MX2)
内存	Corsair DDR2 800 512M x2 Dual Channel
硬盘	ST3120026AS 3.05 7200rpm 8MB SATA
主板	七彩虹C.NC61-M2 Ver1.4 (GeForce 6100+ nForce410)
显卡	C51G主板集成6100
软件设置
操作系统	Windows XP + SP2 DirectX 9.0c NVIDIA nForce 9.34 NVIDIA ForceWare 91.27

测试成绩列表
　

七彩虹C.NC19 Ver2.0测试成绩
Sisoft Sandra 2007	ALU	19032MIPS
	iSSE3	16798MFLOPS
	Memory Benchmark Int/Float	6847/6844MB/s
	File System	51MB/s
3D性能测试 1024x768	3DMark03	1867
	3DMark05	857
	DOOM3	21.7fps
	Far Cry	20.43fps
	Half Life 2	27.18fps
Super Pi		31s

　　由以上测试成绩可以看出，虽然C51G是上一代的芯片组，但其丝毫没有影响FX-62处理器的性能发挥。支持DDR2内存也使得系统各方面的性能都上升了一个台阶，内存带宽的测试中取得了接近7000MB/S的好成绩；3D性能也相较939平台的C51G有很大的提升。

总结：

　　七彩虹C.NC61-M2 Ver1.4这款主板延续了七彩虹主板一贯的高性价比路线，除了主板本身用料做工不错之外，其提供的功能也是相当的丰富，一款550元以下的主板能同时提供DVI输出和8声道音效输出的实属罕见。目前AM2接口的闪龙处理器已经上市，对于喜欢尝鲜而又预算有限的玩家来说，七彩虹C.NC61-M2 Ver1.4实在是一个十分不错的选择。

·优点：做工扎实、支持DVI输出、性价比十分高
·缺点：CPU插槽与内存插槽之间距离太短，安装大型散热器时会卡住内存
·市场参考价格：549元
