高效也静音 华硕EAX1600XT显卡

优点：1.创新悬浮热导管静音设计
2.X1600XT性能较高
3.产品做工出色、附件丰富

缺点：1.不适合超频使用

    【IT168 评测中心】ATi发布的RadeonX1000系列图形处理器已经上市很久，其引入了新一代3D架构，包括提升指令分配效率的超线程分配处理器（Ultra-Threading Dispatch Processor）。X1000的超线程架构使用了分离的分支执行单元，减小了分支开销，因此着色器的分支控制执行的速度更快；同时X1000也提供了FP32的着色器精度，支持HDR，提供自适应全屏抗锯齿技术，同时X1000加强了纹理过滤性能。

    随着图形技术的飞速发展，GPU的性能越来越高，而功耗也是不断地增加，导致显卡的发热量也大幅度提升。在产品上的反映就是散热风扇越发夸张，虽然高转速的风扇能为显卡带来更好的散热效果，但工作噪音的增加却是不可避免的。

    为此华硕针对追求环保静音的用户，大力推广Silent静音理念，此款EAX1600XT Silent显卡便是在前代产品的基础上改进，采用了华硕独家悬浮热导管设计。

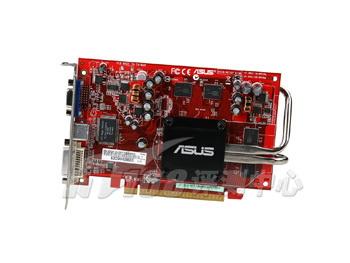

    华硕EAX1600XT Silent显卡采用RadeonX1600XT图形核心，非公板设计，正面只配以简单的导热片；红色PCB基板的布局走线、器件数量也较公板有一定提高。

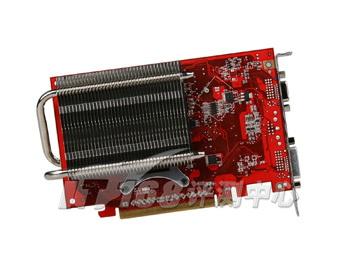

    而显卡背部也没有使用风扇，完全静音的散热器设计。

RadeonX1600XT核心：

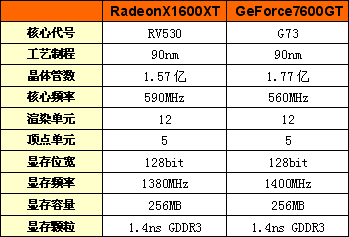

    华硕EAX1600XT Silent显卡采用的ATi RV530显示核心，为TSMC 90nm工艺制程，GPU晶体管数量达到1亿5千7百万个，核心内建12条渲染管线和5个顶点处理单元，可完全支持Shader Model 3.0、DirectX 9.0以及HDR＋AA等新一代技术特性；公板RadeonX1600XT的核心频率/显存频率高达590MHz/1380MHz，从技术规格来看是一款与GeForce7600GT相抗争的产品。

显卡细节：

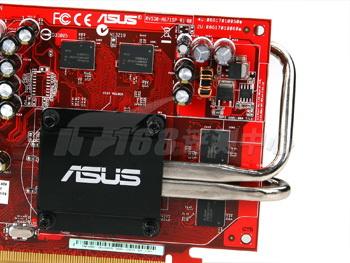

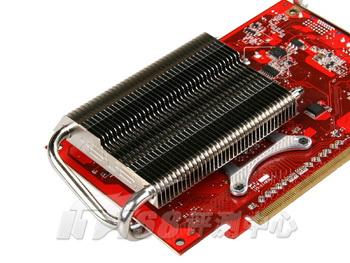

    EAX1600XT Silent显卡采用了背部悬浮热管技术，硕大的散热片并没有与板面接触，而是悬浮在之上。显卡通过两根热管将核心的热量传导至背部散热模块，而这个悬在半空的散热片，即可迅速有效地将其热量往多向散发开，又避免了与板面接触而带来的热量回传。此设计确实十分巧妙。

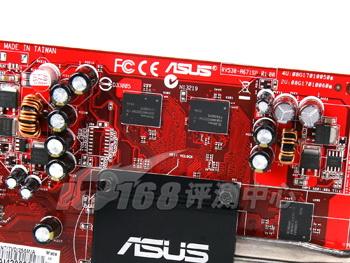

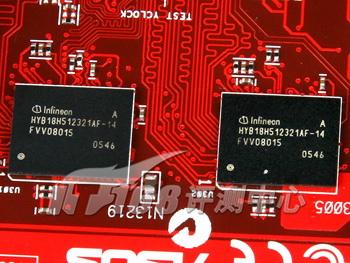

    显卡正面板载有4颗Infineon 1.4ns GDDR3显存颗粒，组成了256MB容量、128bit规格，1380MHz的默认频率也与公板一致，并没有达到1.4ns颗粒的工作极限，因此还具有一定的超频空间。

    从布局来看，EAX1600XT Silent核心、显存采用分离式供电设计，使MOSFET管等热源分置，进一步提升显卡的整体散热能力；显卡PCB基板的布线细密，焊点工艺上乘，整体反映了华硕一贯严谨细致的产品水准。

    板面上分布的大量直立电解电容，器件也多是出自KZG、松下等日系大厂。其中松下出品的高品质电容，顶面有T型防爆纹，不仅为显卡稳定工作提供可靠保证，还让超频玩家免去电容过热爆裂的后顾之忧。

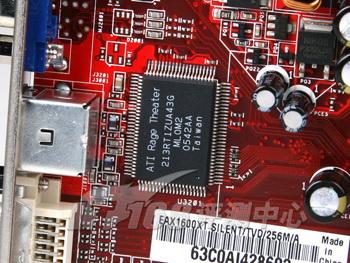

    ATI Rage Theater是我们常见的视频编码/解码芯片，支持VIVO输入输出功能，能够实现视频输入、输出以及数字音频的高质量转换。支持Avivo功能，提供H.264、VC-1、WMV9、MPEG4等规格的硬件解码及编码支持。配合华硕显卡附带的VIVO转换盒，更可让EAX1600XT Silent适用于DC、DV等影像设备的连接，为家庭额外提供一个多媒体中心。

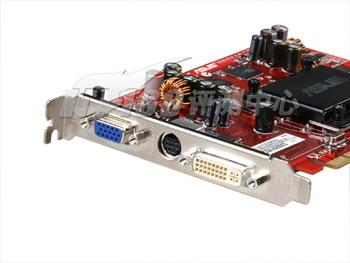

    接口方面，华硕EAX1600XT Silent提供了模拟VGA、数字DVI-I和S-Video全接口设计。

产品附件：

    华硕EAX1600XT Silent显卡附带驱动程序、多媒体应用软件，以及数款3D游戏和皮革CD包等增值产品，突显豪华品质。

    显卡预置ATi Rage Theater视频编码/解码芯片，支持VIVO输入输出功能，配合显卡附带的VIVO转换盒，更可让EAX1600XT Silent适用于DC、DV等影像设备的连接。

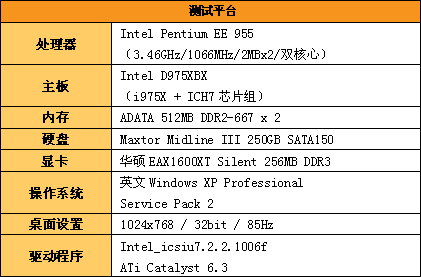

测试平台：

    测试CPU采用了Intel Pentium Extreme Edition 955双核心处理器，主频3.46Ghz、1066MHz FSB，内置2×2MB二级缓存；内存采用2条ADATA DDR2-667 512MB内存模组，组建为双通道模式，时序设置为4-4-4-12。硬盘是Maxtor Midline III 250GB SATA150，Serial ATA接口，主分区是20GB，NTFS格式，所有测试都在主分区进行。测试使用的操作系统是英文WindowsXP Prefessional SP2，在测试过程中，打开音频选项，关闭其它涉及不到的板载I/O设备。

基准测试：

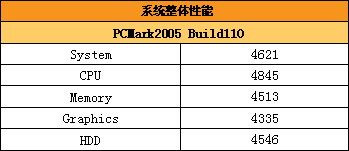

    使用PCMark05对系统整体及各单项性能进行测试，可以看出华硕EAX1600XT Silent显卡与系统平台搭配良好，并发挥出了自身应具有的中高端水平。

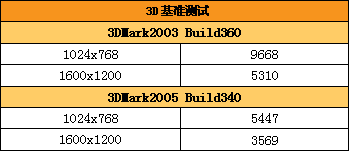

    3DMark03主要测试显卡的DirectX 9.0b性能，它受到处理器、内存和主机板的影响较小，并且专注于显卡着色能力的测试；3DMark05的测试场景，都是完全基于DX9架构，并且还提供了DirectX 9.0C的支持，完全支持Shader Model 3.0，它还使用了全新的更为类似游戏的3D引擎，使测试更接近于正常的游戏运行，而且它对系统的性能有很高的要求。

    测试采用104x768主流分辨率和1600x1200高阶分辨率，并默认关闭全屏抗锯齿、各向异性过滤高级设置。结果表现即使在1600x1200高分辨率下，华硕EAX1600XT Silent显卡也有不错的成绩，接近上一代高端显卡的水平。

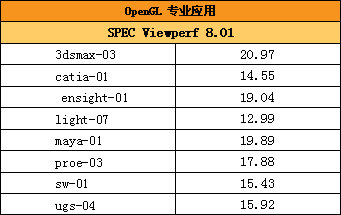

    SPECviewperf是一款针对显卡的OpenGL CAD/DCC专业应用性能的评估测试软件，它并不是单一的测试程序，包含了一些常规的3dsmax、CATIA、Maya、ProEngineer、Solidwords、UGS应用。8.01是SPECviewperf最新的版本，不但改进了以往的测试项目，而且还增加了一些新的运行场景。华硕EAX1600XT Silent显卡在专业领域的表现依然较好。

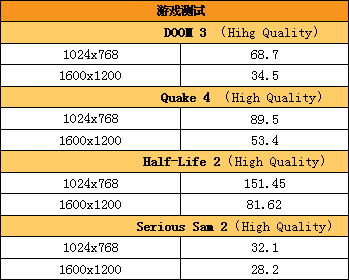

游戏测试：

    游戏测试我们采用支持OpenGL API的DOOM3、Quake4和采用DirectX9 API的Half-Life 2、SeriousSam 2进行不同的测试，游戏采用内置的测试功能完成，所得结果均为游戏实际运行的帧数。

    DOOM3画面特效及细节为High，关闭声音，使用timedemo demo1测试；Quake4画面特效及细节为High，关闭声音，使用timedemo 测试；Half-life2画面特效及纹理细节设置为High，使用timedemo kanal4场景测试；画面特效及细节最高，SeriousSam 2使用自带Shield Generator28 demo测试。而考虑到RadeonX1600XT定位中高端市场，所以测试均关闭了全屏抗锯齿、各向异性过滤高级设置。

    从测试结果来看，DOOM3的高分辨率和SeriousSam 2的测试帧数不能满足游戏流畅地运行，其它表现均可适应玩家在实际游戏中的需求。

评测中心观点：

    华硕EAX1600XT Silent改进了其之前热管散热器的瑕疵，创新悬浮散热器彻底杜绝了显卡正面散热、背部紧贴而影响散热的问题，能够满足对噪声敏感的用户的需求，打造一个零分贝静音环境。并且散热器在保证稳定散热的同时，除了静音外还能够减少灰尘堆积，以避免显卡在风扇方面的故障率。

    而且显卡使用的RadeonX1600XT核心，也可以满足最新3D游戏应用，加上ATi Rage Theater芯片提供的硬件编码解码、VIVO功能，是一款具有多用途并兼顾环保的显卡。

    EAX1600XT Silent还属于华硕靓彩(Splendid)系列显卡，内建靓彩显示引擎影像增艳技术，能够自动侦测播放软件的使用状态，自动调整画面品质呈现出最佳的视觉效果，丰富个人电脑上的影像欣赏体验。华硕显卡均具有3年质保服务，包括1年包换、3年免费保修。
