蓝宝顶级交火游戏平台RD580评测

　　从PCI、AGP到现在的PCI-E接口，数据带宽的增长一直服务于显卡。在以前，AGP总线带宽和显卡需求之间的矛盾并没有现在显得那么突出。而到了现在，问题已经凸现了，显卡技术的飞速发展，特别是多显卡技术逐渐成熟，对带宽的要求越来越高，作为系统枢纽的主板地位至关重要。

　　图形领域的巨头nVIDIA应该是很早就意识到这问题，知道主板芯片组对显卡系统的重要性，它在主板芯片的研发技术紧跟着显卡而发展，现在nVIDIA也已经拥有了自己的一套解决方案来配合SLi技术。

　　而作为两大巨头之一的ATi，也明白主板芯片必须为显卡系统所服务，芯片组不能受制、落后于人，因此也加入了芯片组的研发行列。虽然ATi方面进入系统芯片邻域的时间比对手要晚，但凭借其顶尖的研发实力也足以在短期内赶上对手，代号RD580的北桥芯片应运而生。作为ATi全球核心合作伙伴的Sapphire蓝宝科技在RD580发布时同步发行了搭载这款芯片的主板，代表蓝宝高端产品Pure系列的CrossFire Pure PC-A9RD580。

IT.com.cn硬件评测 评测监督:姚俊锋 制作:周竞,Krazy 市场参考价格：￥1999元

产品特色： 　Bios超频功能强大，做工用料奢华，单芯片实现双PCI-E x16 编辑评价： 　顶级游戏平台！Bios设置选项之多令人吃惊，做工用料保持蓝宝的一流水准。 购买商家： 　广州市天河区石牌西18号301　电话：020-87588440 送测联系： 　020-61081800-860或856

　　Sapphire蓝宝科技近年才进入国内市场，而在2001年已经成为ATi核心AIB的Sapphire在国际市场早已成名，凭借其强大的研发及生产能力，生产工艺及流程也完全符合ATi制定的高标准。Sapphire显卡在全球范围被消费者及媒体得到一致的肯定，产品也磊获殊荣。

　　自ATi踏入主板芯片领域以来，蓝宝科技也密切配合加入了主板生产领域，产品的外观、用料、做工和性能非常突出。随着ATi RADEON XPRESS 3200 CrossFire（RD580）的发布，蓝宝继续推出了高端主板PURE系列的Pure CrossFire PC-A9RD580。

用料奢华，贵族般的外观：

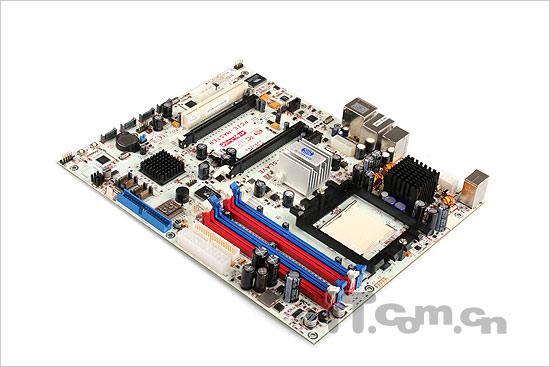

　　蓝宝的高端品牌Pure系列主板采用银白色的6层PCB，外观上让人感觉与众不同，搭配形形色色的高品质电子元件显得高贵华丽，整体设计简洁明了，让人耳目一新。

顶级K8 939平台：

RD580用于AMD K8 939平台，支持现时顶级的Althon64 FX/X2等等，可以看到熟悉的939接口。

独特、奢华的供电模块：

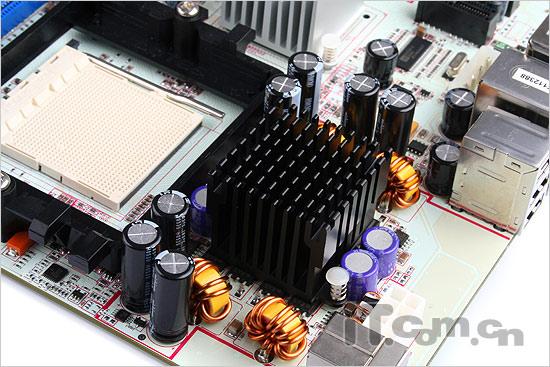

这里并不是北桥，而是成矩阵排列的处理器四相供电模块。

　　蓝宝Pure CrossFire PC-A9RD580的供电模块设计非常特别，四相供电电路是成矩阵对称分布的，成矩阵的四相供电系统被黑色散热器所覆盖。供电电路采用了16颗顶级MOSFET和3300μf的nichicon日系高品质电容，玩家们可以安心的放上顶级AMD处理器，毫无保留的挖掘极限频率。矩阵中央也设有热敏探头，随时监控供电部分的温度。CPU供电接口则为8孔插座。

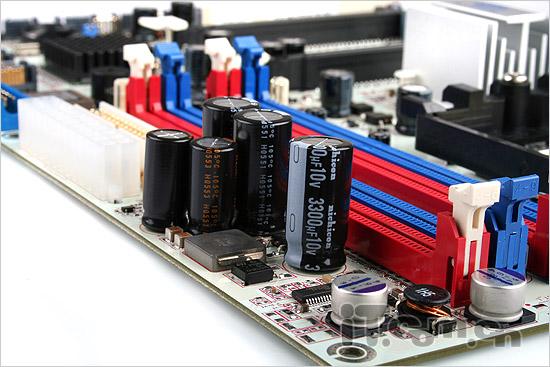

　　内存供电模块也绝不含糊，3颗3300μf的nichicon电容耸立在内存插槽旁边，周围还有不少的钽电容和封闭式电感。RD580支持最多4GB的DDR双通道、2000MT/s的HyperTranspot接口，配合丰富的Bios DRAM调节选项和高品质的供电模块，把内存瓶颈尽数打开。

单芯片实现双x16，内建Compositing Engine：CrossFire火力提升

　　RD580北桥拥有44条PCI-EXPRESS数据通道，其中32条服务于显卡系统，因此被命名为XPRESS 3200。PCI-E总线的设计上，Intel、nVIDIA、ATi、VIA等都拥有各自不同的解决方案。现在比较有代表性的nVIDIA顶级SLi平台是通过北桥和CK804南桥实现双x16 PCI-E（左），而ATi则真正实现了单芯片实现双x16（右），而至于Intel和VIA等也还没出现双x16的产品，所以ATi开发出RD580对自家显卡的帮助是非常大的，让顶级ATi显卡能得到一个尽情发挥的平台。

　　更多的技术资料请参看《双16x交火威力无敌 ATI RD580抢先测》。下面是Sapphire Pure CrossFire PC-A9RD580的详细评测，到最后大家就能够看到RD580＋CrossFire的强劲实力。

　　主板北部特写，白、蓝、红的色调配置跟蓝宝的形象标志一样。上面点缀着各种固态电容。RD580使用110纳米Low-K工艺生产，发热量非常之低，蓝宝给它配备了个不大不小的散热器。

　　通过RD580，ATi显卡也终于能走上自己的双x16大道。更可喜的是RD580内部就已经集成了Compositing Engine，对于不需通过Y Cable连接的1600、1300家族组成CrossFire后，性能提升将会更加的明显。2条PCI-E x16插槽附近都有D形的4PIN供电插座，保证了高端显卡运行、超频的额外需要。

板载8声道声卡、2组共8个SATA接口等：

　　板载的ALC880音效芯片（左），实现了当今顶级的8声道HD音效输出，为游戏、影视提供了更高层次的享受。VIA VT6397（右）能提供2路IEEE 1394接口。

　　由Silicon Image芯片所控制的两组SATA接口，拥有3GB/s的带宽。右图为1组4个的SATAII接口，组RAID保证了最高性能最安全的磁盘系统。

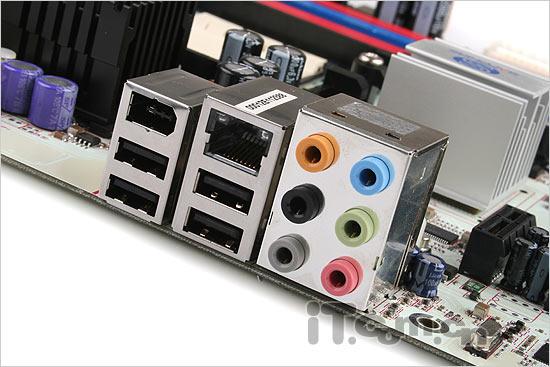

　　作为搭载最新芯片组的主板，在I/O接口的配置上，Pure CrossFire PC-A9RD580已经彻底舍弃了老旧的并口和串口(事实上像笔者也已经有5年以上没有在用过串口和并口了），腾出空间还能优化和增强电路。板载的接口只剩下常用的鼠标键盘PS/2接口、4个USB、1个IEEE 1394、千兆以太网接入和HD 8声道接口了。

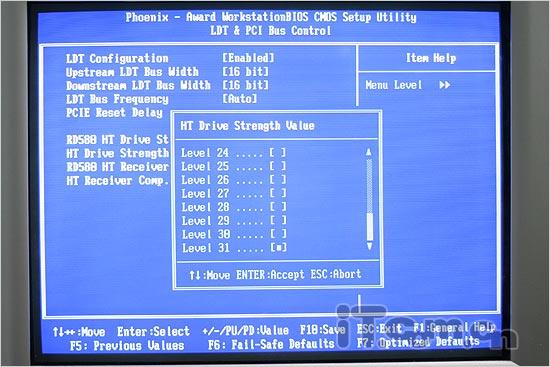

细致入微的Bios选项，完全挖掘系统潜力：

主菜单，有专为超频设置的OverClocking Features。

OverClocking Features首页面，首先就已经能看到各种各样电压、频率的选项。

倍频调节，用Althon64 3200＋此时最高为x10。

CPU核心电压调节，从0.825v到1.440v都有，步进为0.025v。

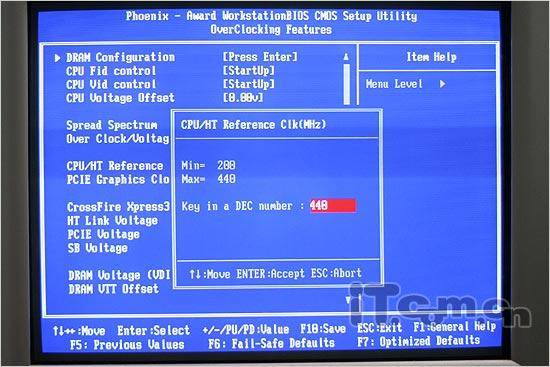

CPU超频就先从这里入手，外频调节，最高能达到440MHz。

内存设置的选项更加丰富，内存频率最高能调到250Mhz(DDR即500MHz)几乎达到DDR1的极限了。

DRAM设置的第2、3页。

　　PCI-E的设置也非常丰富，第一项就能调节2条x16通道的使用带宽（x1-x16），超级玩家这下可以不用闲着了，去试试怎样的参数能发挥显卡最强实力吧。

蓝宝 Pure CrossFire PC-A9RD580 规格表：

基本规格
品牌		蓝宝(Sapphire)
型号		Pure CrossFire PC-A9RD580
芯片组规格		RD580+SB450
平台		K8 Socket 939 (2.0GTs H.T.)
内存规格		最大4GB DDR400 双通道
网卡芯片		Marvell 88E8052 Gigabit LAN
音频芯片		ALC880(HD 8声道)
RAID功能		支持 RAID(0，1，5,10)
接口规格
PCIE 16X		2个
PCIE 1X		1个
PCI插槽		1个
SATA接口		8个
IDE接口		1个
DIMM槽		4个
PS/2接口		2个
网卡接口		1个千兆网卡接口
USB接口		4个板载
1394接口		2（1个板载、1个扩展)
电源接口		ATX 12V 24Pin 电源接口
其它规格
参考价格		1999元
特色功能		做工用料奢华，Bios设计丰富。
随机附件		驱动光盘、说明书、SATA线、IDE线、IEEE1394扩展、SPDIF音频、游戏、配套软件。
质保时间		三月包换 一年保修

测试平台：

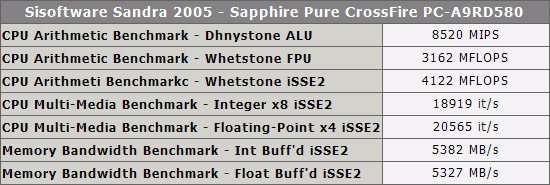

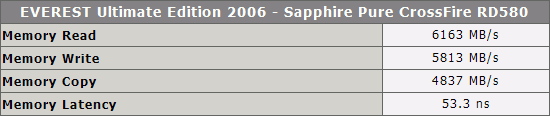

系统性能测试：

3D理论性能测试：

　　3Dmark是FutureMark出品的专业3D测试软件，从发布一来一直引领3D游戏行业的发展，由于其最新版本往往领先实际游戏一代左右，对于市面流行的游戏没有参考意义，因此被归类为3D理论测试软件。最新的03和05版本都支持DirectX 9.0，市场上基本上已经没有新的DirectX 8.1显卡在销售，因此在测试当中，我们舍弃了基于DirectX 8.1的3Dmark2001。

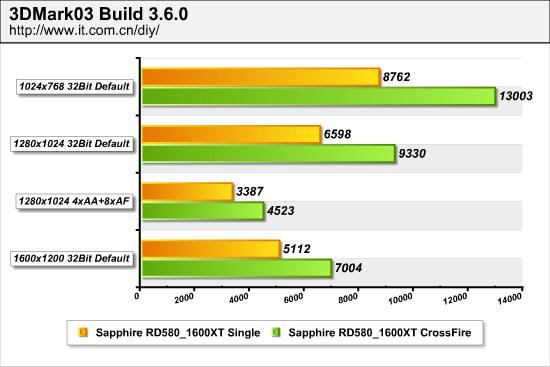

3DMark03几个分辨率的测试看来CorssFire的成绩提升在33％～48％之间。

　　3Dmark是FutureMark出品的专业3D测试软件，从发布一来一直引领3D游戏行业的发展，由于其最新版本往往领先实际游戏一代左右，对于市面流行的游戏没有参考意义，因此被归类为3D理论测试软件。最新的03和05版本都支持DirectX 9.0，市场上基本上已经没有新的DirectX 8.1显卡在销售，因此在测试当中，我们舍弃了基于DirectX 8.1的3Dmark2001。

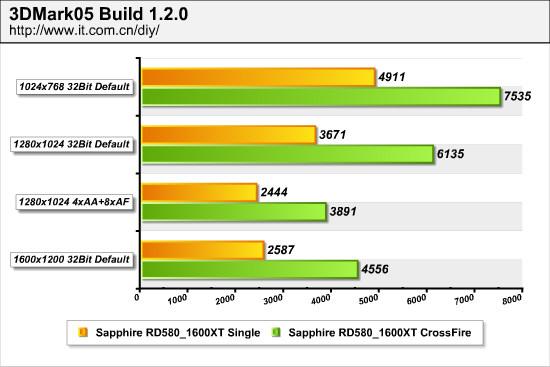

　　3DMark05的测试成绩非常理想，CrossFire提升非常明显，全部达到50％以上，高分辨率下的提高更加明显了，1600x1200的提升幅度达到76％。

　　3DMark06主要使用最新一代游戏技术衡量DirectX 9级别的3D硬件。此前的3DMark都是随着新版DirectX和新一代硬件的发布而推出，在一定程度上限制了3DMark对最新硬件性能的充分挖掘。现在，DirectX 9已经发布3年，该级别的硬件已经遍布高中低各个领域，因此3DMark06可以完全利用DirectX 9的特性。事实上，3DMark06所有测试都需要支持SM3.0的DirectX 9硬件，不过只支持SM2.x的硬件也可以运行大部分测试。相比前作3DMark05，3Dmark06沿用了其中一些场景，但经过重新设计的Canyon Flight测试，以及全新Deep Freeze测试单元，严酷考验系统的Shader Model 3.0、HDR渲染能力－－nVIDIA/ATi新一代显卡最重要的两个指标。

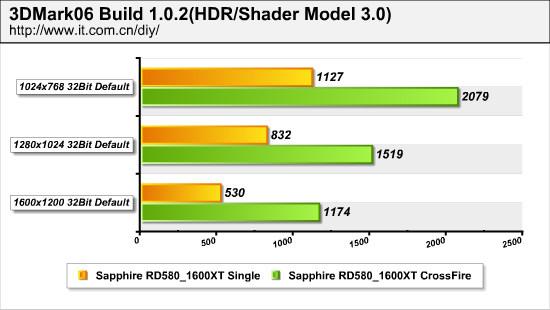

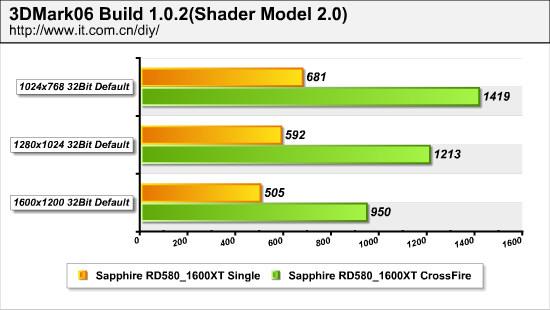

3Dmark06的测试更让人惊喜，SM2.0子项最高提升幅度达到108％，HDR/SM3更是达到了120％。

OpenGL游戏测试：

　　“雷神之锤”(Quake)是Id Software公司发布的一款FPS游戏大作，是第一款支持Internet网络对战的FPS游戏。虽然没有像CS在中国流行起来，但这毫不影响Quake在FPS游戏中的地位。去年发布的Quake4开发基本是以Raven software为重心，辅以ID的技术支持来完成的。与Quake 3完全放弃了单人模式不同，Quake 4的单人模式的故事情节作的相当不错。Quake4使用了Doom3的图形引擎，大量的真实而复杂的阴影依然是其画面的亮点。玩家依然可以体会到D3中怪物从阴暗的角落一跃而出的刺激。大量的向量贴图的使用，以及比Doom3要细腻得多的纹理，配合Quake世界那些造型奇特、体积巨大的异型，使得乍一看见有种惊艳的感觉。

Quake4这经典OpenGL性能测试里，1280x1024＋4xAA环境下，CrossFire的提升尤为明显达到了47％。

　　DOOM3（毁灭战士）由著名FPS游戏设计小组ID Software设计，游戏采用OpenGL 3D引擎，一直一来都是NVIDIA显卡领先优势较大的一款游戏。DOOM3的游戏效果非常优秀，特别是光影和人物的刻画都非常真实，对显卡的要求较高，是现在最流行的测试游戏之一。

在DOOM3的大量负载材质、光影运算的折磨下，单卡成绩不怎么样，交火后性能提升最高超过了60％。

D3D游戏测试：

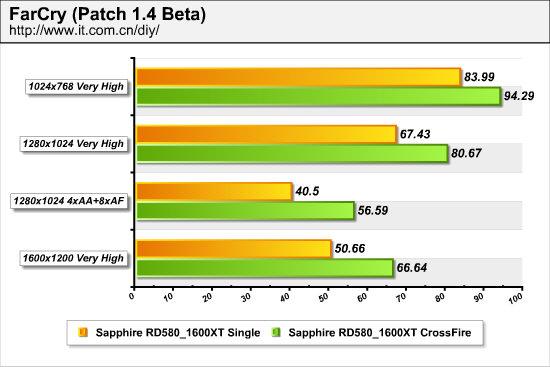

　　FarCry（孤岛惊魂）是由UBI代理发行的一款顶级FPS游戏，这款游戏基于D3D引擎，支持DirectX 9.0，升级1.3补丁之后可以完整支持先进的Shader Model 3.0。这款游戏拥有非常华丽的画面，无论是丛林还是海面都刻画得非常艳丽，优秀的画质对显卡的性能是非常敏感的，因此FarCry也成为测试顶级显卡的流行游戏之一。

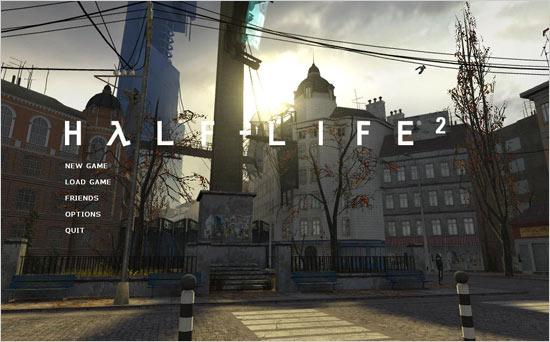

　　HalfLife2（半条命）发布之前经历了漫长的等待和一年的延期，尽管这样广大游戏爱好者还是痴心着等待着它的发布，可见其魅力之大。HalfLife2基于D3D编程语言编写，游戏采用全新的Source引擎，从技术上来说和id的Doom 3和Farcry的CryEngine还有些差距，但其人物描绘特别出色，各种表情动作都表现的很细腻，对于水面的刻画更是真实到令人流泪的境地，大大超越FarCry。多款显卡的测试经验告诉我们，HalfLife2实际上对显卡的要求并不苛刻，ATI显卡在这个游戏中一向有着优秀表现。

　　D3D游戏测试里，CrossFire的性能提升并不怎么理想，但普遍在20％以上，运算量大的时候提升比较明显。

两大顶级平台CrossFire成绩对比：

　　最后我们拿现时的Intel顶级平台975X芯片组上CrossFire成绩比较一下，975X平台的CPU是P4 660 3.6GHz。因为测试平台完全不同，所以成绩只作为一个的参考，一起来看看双x16和加入Compositing Engine的RD580有多少优势。

游戏成绩对比：

　　总体测试成绩看来，单卡情况下Althon64 3200＋ 平台普遍落后于P4 3.6GHz的成绩。但交火之后，情况截然不同了，RD580搭建的CrossFire成绩明显有超越975X之势，总体性能提升也比较明显，特别是在高分辨率的情况下更加明显。对于这两个平台，两个芯片组都是通过单芯片交换显卡数据的，虽然带宽相差了一半，但也可以反应出双x16或是Compositing Engine起到了不可或缺的作用。

测试总结和编辑意见：

　　RD580的出现的确对于ATi是非常有意义的，使得自家的中高端产品也能拥有一个高性能的平台。在测试过程中，CrossFire的性能提升尤为明显，搭载Compositing Engine的RD580也是非常适用于采用软CrossFire的1600XT等等。

　　在RD580之前，ATi并没有真正能跟nVIDIA x16 SLi抗衡的产品，如今RD580到来了，在设计上更是超越了对手。而在使用上，我们也没有发现有重大的兼容性问题，RD580应该算是一款比较成熟的产品了，如果南桥能再好的话就非常完美了，可惜现阶段ATi还不能拿出一款比较出色的南桥。

　　作为一款旗舰产品，现时报价1999元，如果你是AMD和ATi的Fans和超级玩家的话，蓝宝Pure CrossFire PC-A9RD580将是一个非常适合的平台，其奢华的用料、一流的做工无不吸引这硬件发烧友的目光，加上丰富强大的Bios设置选项，挑战系统极限也将更加得心应手。
