轻轻一划 7900GT摇身变为7900GTX高端显卡 | |||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
http://www.sina.com.cn 2006年05月22日 09:32 天极yesky | |||||||||||||||||||||||||||||
作者:严宾

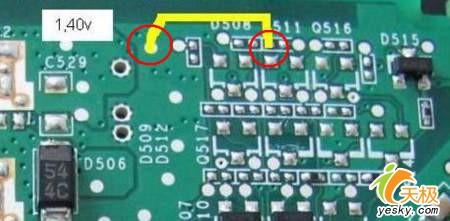

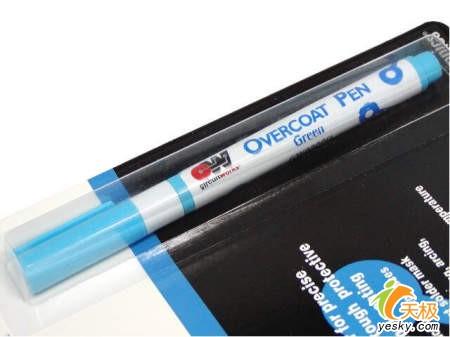

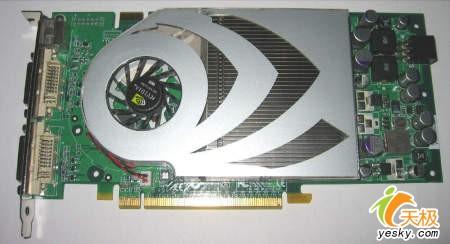

新一代中高端显卡GeForce 7900 GT上市才不久(图1),但已经有国外的DIY玩家声称掌握了它的核心电压线路。据说只需用导电银漆笔划一条线,就能使图形芯片的工作频率更好超,甚至达到接近高端显卡GeForce 7900 GT的性能水平。此消息是真是假?近日笔者亲身实践了7900 GT显卡划银漆改造超频的过程,结果发现大获成功,3DMark06测试分数增加近1000分!下面笔者简单介绍一下改造方法。 一、改造原理 市场上所有GeForce 7900 GT显卡一律出自NVIDIA公司的P455公板线路设计,它把图形芯片的工作电压固定成1.20V,图形芯片/显示内存的工作频率则降低为450/1320MHz。而比GF7900 GT高一级的GF7900 GTX显示卡,虽然同样采用NVIDIA G71图形芯片,但电压值升高到1.40V,图形芯片/显示内存的工作频率则增加到650/1600MHz之高。由此可见,NVIDIA这两块不同档次显卡的图形芯片频率水平与电压值之间是有关连的。 最近,在国外网站XtremeSystems的论坛中(http://www.xtremesystems.org/forums/showpost.php?p=1355686&postcount=162),有玩家介绍了一种极其简单,又不需焊接的GF7900 GT图形芯片升压秘技。该玩家指出P455公板显卡电路板的背面有部分线路是空焊的,其中编号D511左方就有一个空焊锡点。文章指出只要利用导电银漆笔,将它与附近范围内一个测试导电点连起来(图2),即可将GF 7900 GT显卡的图形芯片工作电压升高为1.40V,换言之与GF 7900 GTX高端显卡看齐,从而对拉高GF7900 GT显示卡的工作频率极限有极大帮助。 二、实践操作 改造显卡的方法和步骤十分简单,所需工具主要是导电银漆笔(电子城的店铺中可随便买到,图3)。笔者建议另外准备不干胶纸带,因为显卡电路板上编号D511处有两个焊点极小且密集,玩家必须小心控制银漆划出的线路,避免接触到其它焊点引起短路。 此处笔者以华硕EN7900 GT/2DHT/256M显示卡作为示范进行改造测试,其图形芯片/显存的默认工作频率为450/1320MHz。在安装Nvidia ForceWare v84.25公版驱动程序后,自动超频为530/1500MHz。其后,笔者在两点间用银漆笔划上一条线,不但成功启动进入Windows XP操作系统,启动过程中ForceWare驱动程序也并未作出任何设置修改,工作频率极限随即上升至617/1694MHz。此时,图形芯片/显示内存的工作频率比显卡出厂时默认频率增长幅度达到37%及28%。而且显卡改造后的测试过程也异常顺序,运行3DMrk测试软件无花屏现象,3DMark06分数最终为5066。这个成绩显然与真正的GF7900 GTX高端显卡仍有一段距离,但已经相当可观。笔者推测这种显卡改造方法除了增加图形芯片的电压,应该也增加了显示内存电压的缘故。 (一)测试平台:
(二)测试结果
(三)注意事项 银漆笔属于混合挥发性材料,在很短的时间内就会自然风干,如果划线时遇到银漆位置划偏,需要重新划线,可用有机清洁液如香蕉水或专用清洁剂擦写掉,并且确定银漆的残余物没有留在显示卡上,以防造成短路。
|
