绝杀500元内市场 Chrome S25深度评测 | |||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
http://www.sina.com.cn 2006年05月10日 08:44 PCPOP-电脑时尚 | |||||||||||||||||||||||
作者:郭闯 在NVIDIA 7900GTX与ATI X1900XTX上演火星撞地球的今天,世界GPU频率纪录却依然由S3 Chrome S20系列所保持。提起S3,相信资历较深的DIY玩家都不会陌生,曾在2D时代风光无限的S3在2000年的时候被VIA收购,成为威盛电子旗下图形芯片设计部门。去年喊出:“打造全球最高频率GPU”的口号,并推出了其顶级显卡型号——Chrome S27,至今仍然以700MHz的默认频率傲视群雄。 ![]() 继去年我们收到S3送来的Chrome S27工程样板,其低频版S25也在近期浮出水面。除了核心频率比S27略低100MHz外,S25在显存搭配方面也产生了变化,由之前的1.4ns GDDR3降低为2.5ns GDDR2,默认频率为700MHz,不过显存容量却因此提高了一倍,达到了256MB。泡泡显卡评测室已经率先收到了S25测试样卡,下面让我们去详细了解一下。
相关连接:《S3 S27抢先测试 超越X700功耗仅为11W》
![]() S25板型照比之前的S27略有变化、布局更美观
![]() PCB背面元件饱满、整体做工保持相当高的水准

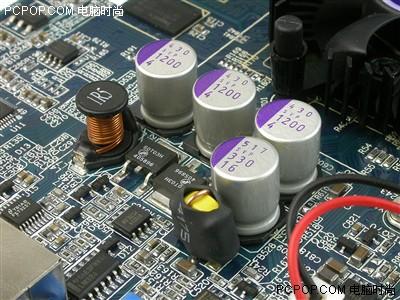

![]() 核心供电部分采用三洋SVP贴片电容
![]() 散热器设计依然非常小巧
Chrome S25整体做工依然保持相当高的水准,采用核心、显存独立的供电设计,全部为日系高品质贴片电容。尽管核心频率高达600MHz,但发热量却微乎其微,这也是Chrome S25走低功耗路线的最大卖点!
众所周知,S3 Chrome S20系列显卡与ATI X1000系列显卡一样,同样是采用目前业界最先进的90纳米制程工艺。与ATI和NVIDIA剑走高端不同,S3对芯片的定位卖点是每功耗性能,也就是说S20系列芯片比较注重节能特性。根据VIA的内部技术文档介绍,Chrome S20系列中顶级的S27核心在系统载入时发热量仅有11.6W,即便是峰值工作时的功率也不会超过30W。

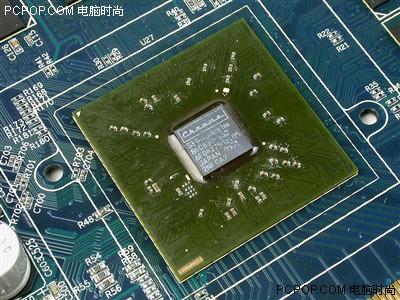

![]() 富士通90nm制程,具备8条管线和4个顶点着色引擎,默认频率高达600MHz
![]() PCB正面搭配8颗现代2.5ns GDDR2显存颗粒,默认频率700MHz,整体规格为256MB/128Bit
![]() 通过VIA VT1632A芯片提供数字输出

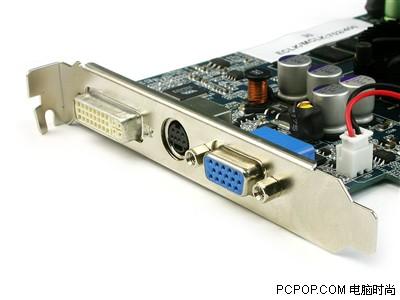

![]() 提供主流的VGA、DVI、TV-OUT显示输出
![]() 不受平台限制的双卡技术——S3 Multi-G技术
由于Chrome S20系列是在去年下半年才进入正式研发的产品,因此在如今看来其硬件规格方面并算不上突出。Chrome S25具备8条渲染管线和4个顶点着色引擎,尽管不支持SM3.0,但是整体性能在低端卡中依然比较出色。作为S27低频版的S25只是在核心及显存频率上有所降低,在硬件架构上还是和S27保持一致,并且增加了AcceleRAM显存技术,支持系统内存作为帧缓存。
根据VIA方面透露的消息,Chrome S25 DDR2的上市价格预定在499元,应该说还是非常容易让人接受的。
● 测试系统配置:
根据Chrome S25的上市价格来看,完全是定位于入门级PCI-E市场,因此在这次测试中,我们有针对性的加入了7300GS以及X550XT来做对比参考,目前这三款显卡的市场公开报价也均为499元。关于测试方面,除了3DMark06默认分辨率为1280×1024外,我们的测试环境都是在1024×768 32Bit这样的主流画质条件下进行,对于低端显卡来说也更具实际意义。
随着S3显示驱动的不断完善,如今的Chrome S20系列已经可以将其独有的Multi-G技术完善发挥。因此在以下测试中,你还将会看到S25双卡的测试成绩,通过nForce4 SLI芯片组主板便可以对两块S25显卡提供良好的支持!

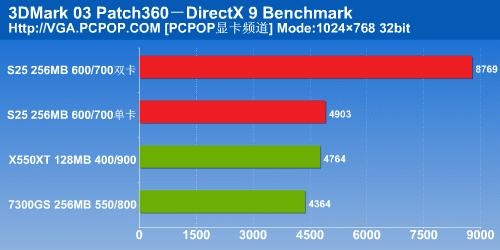

● 3DMark03
![]() ● 3DMark05

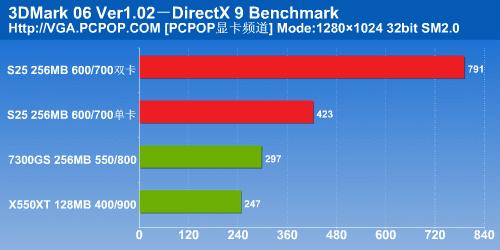

![]() ● 3DMark06
![]() 3DMark系列是大家非常熟悉的基准性能测试,可以看到S25依靠管线数目以及显存位宽的优势领先于对手7300GS、X550XT。而这种优势在3DMark05/06中更加明显,可见S3 Chrome S20系列的核心架构改进还是十分有效的。
对于S3 Multi-G技术,我们可以看到两片S25的性能提升十分明显,3DMark05的测试成绩竟然可以突破5000分大关!
● DOOM3
![]() ● Half Life2

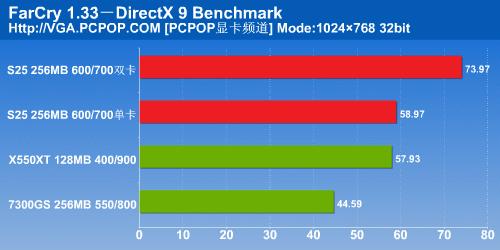

![]() ● FarCry

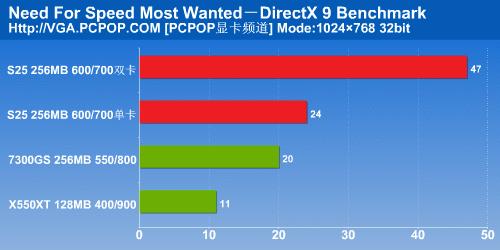

![]() ● 极品飞车9
![]() 在接下来的主流游戏测试中,S25继续保持领先优势。即便在DOO3以及Half Life2这样的N/A传统强势项目中,依然大幅度超越对手7300GS以及X550XT。依靠硬件规格的整体优势,相信这种性能领先在高分辨率下将会更加明显!
关于S25双卡游戏方面的表现,我们会注意到在Half Life2测试中并没有带来性能提升。根据咨询VIA技术人员得到的信息反馈是,通过日后的驱动程序不断升级,S3 Multi-G技术所支持的游戏也会越来越多。
● 完全兼容Windows Vista操作系统

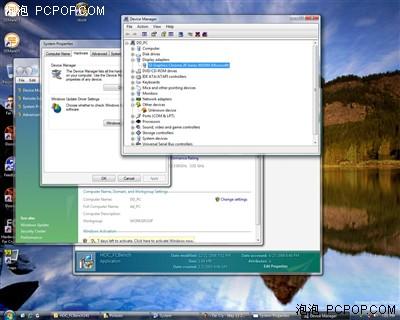

![]() ![]() 虽然现在离Windows Vista正式版发布还有很长一段时间,但华丽的显示系统及各种创新的功能已经彻底征服了Windows用户。之前用户一直抱怨显示驱动不佳成为S3显卡最大的绊脚石,实际上随着Chrome S20系列产品的发布,VIA技术人员在驱动研发发面投入了相当大的精力,驱动版本更新速度也非常快。根据我们另一套平台的测试情况来看,Chrome S25完全兼容微软最新的Windows Vista操作系统!
![]() ![]() 通过Windows Vista操作系统中内置的Performance Rating Tools工具,它可以测试用户所使用的处理器、内存、硬盘、显卡,并以10分为满分定下标准,并设定Overall Rating整体水平,最高为5分,Chrome S25完全符合Windows Vista操作系统的要求。
● 测试总结:
![]() 通过整体测试成绩来看,Chrome S25的表现已经完全超越了我们的想像,无论是3DMark基准性能测试还是实战主流游戏,Chrome S25测试成绩完全可以满足普通电脑用户的需求。拥有高水准的产品做工,极低的功耗、发热量,仅499元的上市价格,我们对这款产品还能要求什么呢?
![]() 从2000年VIA收购S3显卡部门至今,S3显卡便始终以很低调的姿态出现在世人面前。继去年S3推出其新一代Chrome S20系列产品开始,并没有受到过多关注的S3依旧默默无闻的坚持自己的产品研发。从之前测试的S27至本次测试的S25,S3工程师们的努力从来没有间断过,驱动程序带来的提升更是显而易见的。无论是单卡还是双卡,Chrome S20系列产品都有很大的潜力去继续挖掘……
![]() 如果说去年发布Chrome S20系列仅仅是S3“小试牛刀”,那么今年中旬即将揭开神秘面纱的“Destination”系列将会完整支持DX10以及SM4.0,从而与微软制定的新一代API正式接轨。这也是S3直接跳过DX9与SM3.0规格图形芯片研发的重大战略决策,面对两大产业巨头NVIDIA与ATI,届时你将会听到S3怪兽般的咆哮,让我们共同拭目以待吧!
|
