显卡顶级做工惊现主板 蓝宝RD480解析 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| http://www.sina.com.cn 2006年04月27日 00:01 PCPOP-电脑时尚 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
作者：张超伟 提到蓝宝石（Sapphire）想必玩家们都十分了解，蓝宝石虽然进入大陆市场时间不长，但是凭借着原来给ATI原厂显卡代工的招牌，一经上市就受到很多玩家喜爱，喜爱它并不仅是因为它给ATI原厂主板代工的名声，而是因为它过硬的显卡质量和贴近主流用户的价格。  蓝宝石（Sapphire）logo
今天我给大家带来的不是蓝宝石的显卡，而是来自蓝宝石的一款“白”主板，为什么要在主板前面加一个“白”字呢，因为这款主板的特色就是一个“白”，可能很多人已经一头雾水了，我们一起来看看这款超级YY的主板吧。  蓝宝石 PI-A9RX480

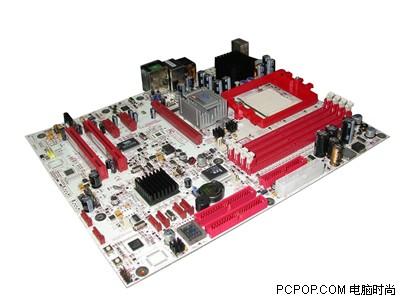

这款就是我们今天的主角，蓝宝石PI-A9RX480主板，主板整体PCB全部使用白色设计，让我们一改往日影响中的主板形象，原来主板也可以做成这样。白色代表纯洁，看到这样一款主板你是否对它也另眼看待了。
除了主板采用白色PCB以外，其余的插槽全部采用了统一的红色，让这款本来平和的颜色增强的对比，确实是一个吸引眼球的好方法。
接下来我们来看看这款主板的内在如何，是否可以像它的外观一样让我们耳目一新呢。
有任何疑问，任何想法，好的建议全部可以来泡泡主板社区http://bbs.pcpop.com/6000051/index.html，这里是一个理想的场所。
看到蓝宝石这款RD480主板的时候，给我的第一感觉就是这款主板十分好看，用玩家的话说就是挺YY的，如果搭配一个透明机箱，然后多布置几个机箱灯，绝对能够成为你家中的一跳亮丽的风景线。
 主板一角
高对比吸引眼球：白色PCB搭配红色插槽

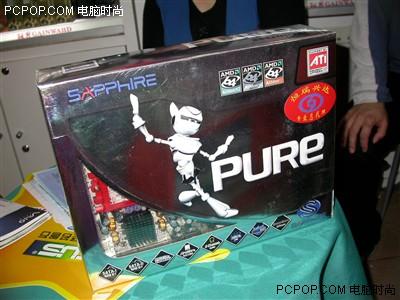

这款主板采用电镀银的外部包装，拍照时由于光线原因，外包装的颜色好像有些趋于黑色，在包装左下角可以隐约的看到这款蓝宝石主板。

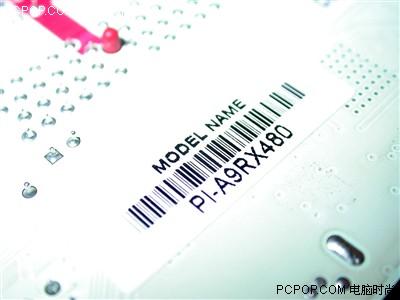

 主板背部型号
这款主板并没有像其他主板一样在主板上面打上型号，而是单独使用纸条的形式来注明主板型号，型号为PI-A9RX480。

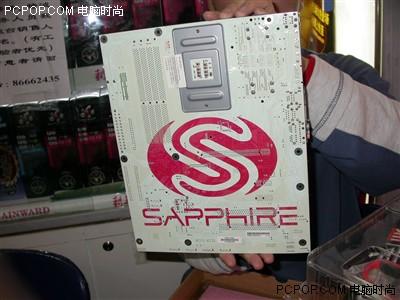

背部Sapphire的巨大LOGO
这款主板背部有一个庞大的Sapphire Logo，几乎占据了全部主板空间，同样采用白底红字的高对比，十分符合它YY的定位。
● 南桥设置在了CPU供电位置？

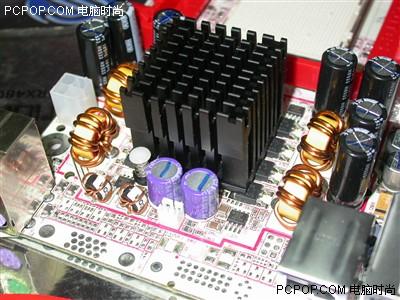

   从局部看还真以为把北桥芯片放到了CPU供电部分
对比主板上3个散热片，在CPU供电部分的散热片不论是在整体做工、大小方面都有超越了南、北桥芯片的散热片大小。
并且这款主板除了这3个散热片以外还有另外3个小型散热片，分别使用在其他位置的小芯片上，如果说在CPU供电部分使用散热片在高端主板还存在的话，这样在其他小芯片上使用散热片真的是独一家了。
● 主板做工部分用料超乎想象，主板上布满大炮
   主板用料的冰山一角
虽然大家看到了这么多这款主板上的琳琅满目的电容，但是这些仅仅是冰山的一角。
位于内存插槽旁边赫然屹立着3个3300uf的红宝石电容，个头比一般主板上使用的电容足足大了2圈，附近还分布着2个2200uf的红宝石电容，相比较好像是两个小弟弟一样。

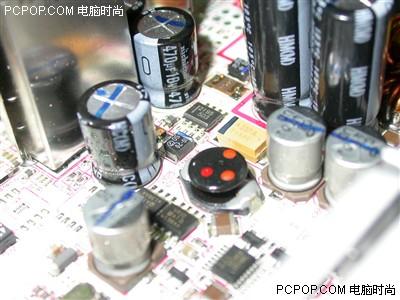

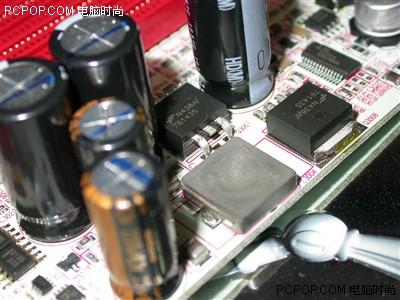

   这样的电感线圈你见过吗？
如果说这款主板是做工超强好像已经没有什么特殊感觉了，这款主板在其他方面同样有出色表现，注意左下角的绿色位置，这是主板的电路保险，再一次体现了这款主板另一个特性——YY。
● 6小2大挤报你的机箱

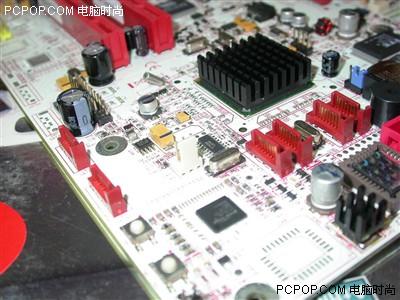

   主板扩展部分
蓝宝石这款主板作为一款定位高端的产品，在扩展方面也有不俗表现，除了主板南桥提供的4个SATA接口以外另外还配备2个SATA接口，并且提供了2个IDE扩展接口，共提供了10个扩展槽，看看你的机箱是否能够放的下？
● 拒绝不成熟产品，让你拥有一块“现代”主板

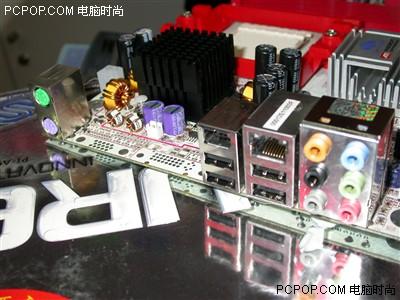

   I/O接口也非同一般
现在随着接口的更新换代，很多主板为了节省宝贵的空间往往会节省掉一个串口，留下一个并口和一个串口，属于一个时代的过渡产品，而这款主板则完全过渡到现代，让串口与并口全部下岗，一时间还真有些不习惯。
但是这款主板在其他接口方面却丝毫不少，主板上提供了4个USB2.0接口，一个1394接口，还有一个千兆网卡接口，音频方面提供了当前顶级的8声道输出，全部都是顶级配置，并且可以通过扩展面板再添加2个1394接口，成为一个真正的当代主板。
● BIOS详细解析

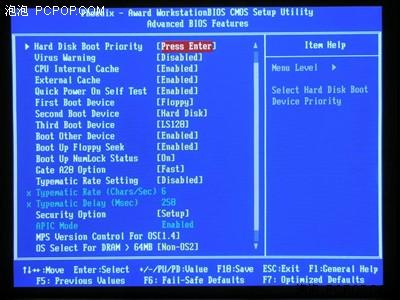

 BIOS引导设置页面

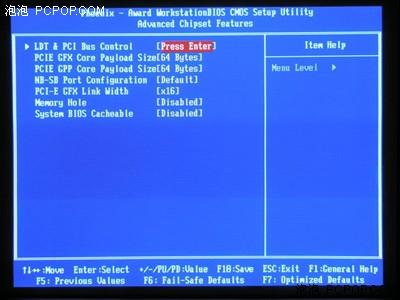

 芯片组选项调节
 CPU调节页面

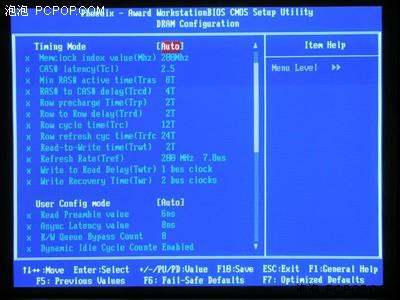

 内存时序调节

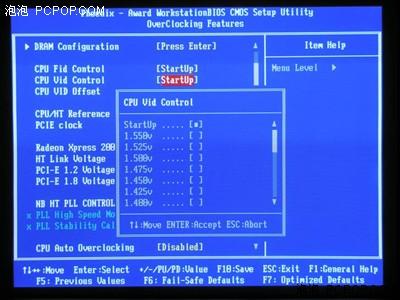

 CPU电压调节

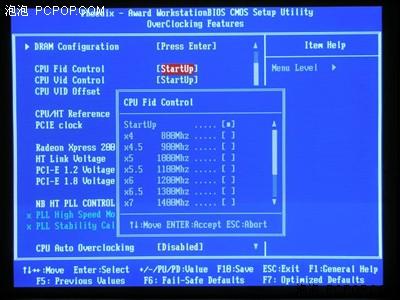

 CPU倍频调节

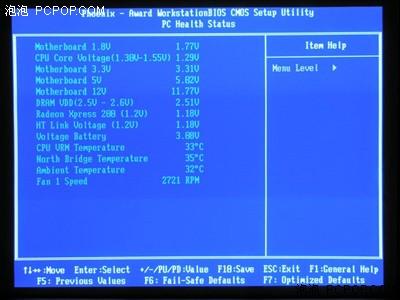

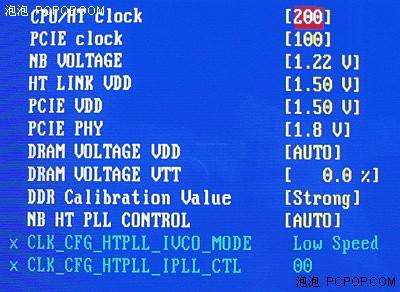

 BIOS实时监控

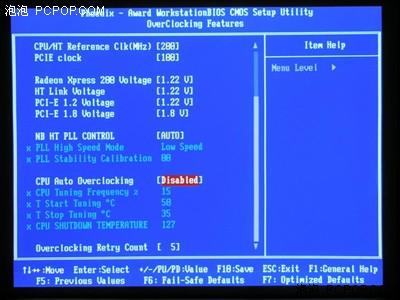

 超频调节页面

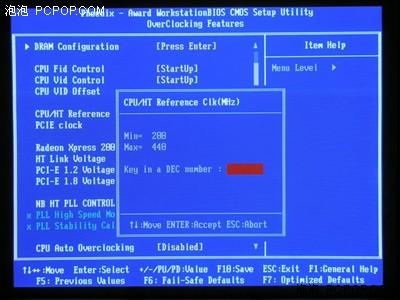

 CPU外频调节，最高支持到440MHz

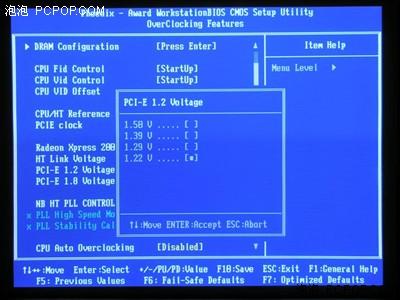

 PCI-E电压调节

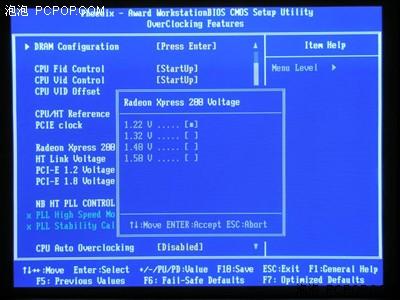

 片组电压调节，1.22V-1.50V

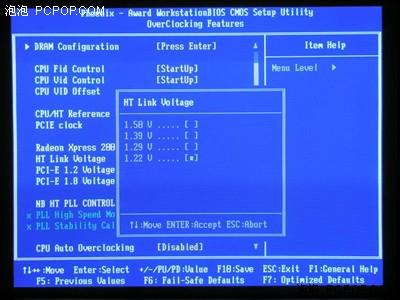

 HT link Voltage
BIOS部分小节：BIOS部分这款蓝宝石主板做的不错，虽然无法达到DFI的顶级水平，但是从超频选项、超频调节幅度、调节广度来看已经达到了高端水平，搭配这款主板超强的做工，和优异的散热条件，超频性能可想而知。接下来我们来看一下蓝宝石主板是如何区分的？
● 如何识别蓝宝石主板编号
大家接触蓝宝石主板可能还是头一次，面对一串长长的型号是不是有些无所适从呢？接下来我们看看如何识别蓝宝石主板编号。

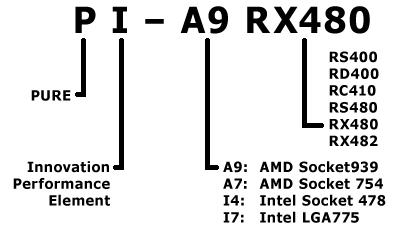

 通过这张图想必蓝宝石主板型号就一目了然了。接下来我们看看这款主板采用的Xpress 200P芯片组与我们常见的Xpress 200芯片组的区别？
● Xpress 200P芯片组与Xpress 200芯片组的区别
■ 首先我们来了解一下Xpress 200P芯片组

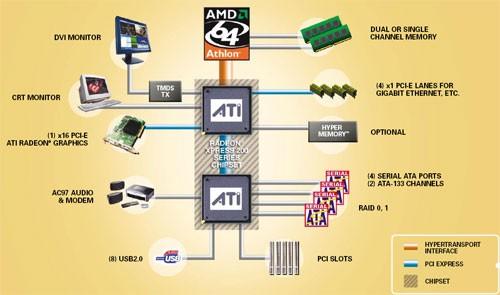

 Xpress 200P芯片组构架图
这张就是Xpress200P的芯片组构架图，整体来看与Xpress200芯片组没有区别，我们根据参数进行一个详细对比。
■ Xpress 200P与Xpress 200规格详细对比
如果我们抛去主板自身功能不谈，只说芯片组规格。RX480仅比RD480少支持了双卡技术－－CrossFire。
● 编辑点评
第一眼看到蓝宝石这款主板给我的感觉就是奢华，整个主板散发出一种华贵的气息，不论是如白金一般的PCB底色，还是主板上面布满的高端元器件，成本很高的众多散热片都体现出高端的定位，并且还有一个很重要的就是YY成分。
目前这款主板市场售价为1699元，看来有利也有弊，昂贵的价格可能让很多玩家望而却步，不过这个也和它不同其他的定位有关，高端、奢华、YY等都是定位发烧友，所以在此推荐发烧友选购。
有任何疑问，任何想法，好的建议全部可以来泡泡主板社区http://bbs.pcpop.com/6000051/index.html，这里是一个理想的场所。
● 市场导购
  当前市场售价为1699元
目前PI-A9RX480已经有货供应，报价1699元。期待PC-A9RD480也能在近期到货。我们也同样期待着AIB级别的蓝宝能够在主板领域更有作为，为我们带来更好、更强的产品。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
