双敏火旋风PCX1318 Pro显卡评测

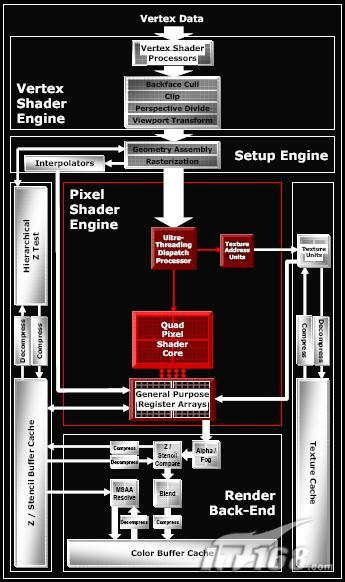

    【IT168评测中心】ATI发布了X1000系列图形处理器，引入新的3D架构，包括提升指令分配的效率的超线程分配处理器（Ultra-Threading Dispatch Processor），每个像素群是一个线程（thread），它的大小为16个像素。ATI提供了高效的动态分支控制，它的分支控制单元支持16像素这样非常小的线程尺寸。X1000的超线程架构（Ultra-Threaded Architecture）使用了分离的分支执行单元，减小了分支开销，因此着色器的分支控制执行的速度更快。同时X1000也提供了FP32的着色器精度，支持HDR，提供自适应全屏抗锯齿技术（和NVIDIA的透明全屏抗锯齿技术实现原理一样），同时X1000加强了纹理过滤性能。

    我们这次测试的是X1000系列中最低端的X1300 HyperMemory，它具有4条像素管线，4个材质贴图单元，4个顶点着色器，4个ROPs包括4条Z压缩管线。

RV515核心采用90nm工艺，集成了一亿颗晶体管，它核心尺寸只有100平方毫米

    双敏火旋风PCX1318 Pro使用了红色PCB板，硕大的散热片覆盖了核心与显存，它使用一个透明扇叶风扇，它的工作噪声较低。这块显卡设计简洁，滤波电容与扼流线圈位于PCB板靠上位置。它使用了128MB、128位的GDDR3显存，提供了DVI-I，D-SUB15 VGA和S端子视频输出。

显卡背面主要是供电单元的PWM和MOSFET芯片

    使用了三星GDDR3显存，编号是K4J55323QF-GC20，它基于2M×32Bit×4Bank构造，这是256兆位的颗粒，位宽是32bit。它的工作频率是500MHz，相当于DDR 1000。这块显卡一共使用了四片，构成128MB，128位显存。K4J55323QF使用2.0V工作电压，集成核心的终结电路（ODT），能够通过EMRS调节输出驱动的强度。四个内部段（bank）可以进行并发操作，支持差分时钟信号输入。它使用144 ball FBGA封装。

双敏火旋风PCX1318 Pro的包装

X1300可以支持到6X抗锯齿，16倍各向异性过滤，它也提供Mipmap贴图品质选择

这块显卡的核心频率为648MHz，显存频率为495MHz

X1300 HyperMemory能够支持到512MB内存大小

    测试CPU采用了Intel Pentium 4 670，它的主频是3.8GHz，FSB800，这颗处理器基于Prescott核心。内存采用了一对ADATA DDR2 667 512MB内存模组，双通道模式。硬盘是Maxtor Midline III 250GB SATA150，Serial ATA接口，主分区是30GB，NTFS格式，所有测试都在主分区进行。测试使用的操作系统是Windows XP Professional SP2，在测试过程中，打开音频选项，关闭其它板载I/O。

3DMark05

3DMark06

测试游戏及设置
