12管线静音先锋 GF7600GS性能全解析

　　2006年3月9日，NVIDIA发布了全新的GeForce 7900/7600系列显卡，其中GeForce 7900系列分为7900GTX和7900GT，面向高端游戏玩家，而GeForce 7600系列则是NVIDIA的新一代中端主力。与GeForce 7900系列一样，GeForce 7600系列也分为7600GT和7600GS两款，不过在3月9日NVIDIA只发布了其中的7600GT，另一款定位稍低的GeForce 7600GS直到3月22日才“悄无声息”地来到了人们的面前。

　　GeForce 7600GS是NVIDIA面向千元显卡市场推出的一款产品，之所以说它“悄无声息”，是因为NVIDIA既没有为它举行隆重的发布典礼，也没有在各大媒体上进行大肆宣传，与月初7900GTX/GT7600GT发布时的盛况相比，GeForce 7600GS实在是低调了很多。不过，低调并不意味着不重要，恰恰相反，在NVIDIA的整条GeForce7产品线中，7600GS起着举足轻重的作用。这一来是因为它将接替6600GT，扛起千元市场这一NVIDIA传统优势价格区间的大旗，二来这款产品还是NVIDIA“高性能静音型”显卡的代表作，种种迹象表明，GeForce 7600GS将成为NVIDIA未来博弈主流显卡市场的一枚重要棋子。

　　上表是GeForce 7600GS与相关产品的规格对比。GeForce 7600GS同样基于90nm的G73图形核心，内建12条像素渲染管线和5组顶点处理引擎，官方运行频率400MHz/800MHz，显存规格为标准的256MB/128bit。很明显，7600GS说白了就是7600GT的降频版本，二者除了工作频率之外，在核心架构方面完全相同。当然，在外围的PCB设计以及元器件选用方面，这两款产品还是有着明显的区别的，下面的图片对比就是最好的说明。

NVIDIA GeForce 7600GS


7600GS（左）与7600GT（右）

　　可以看到，与GeForce 7600GT相比，7600GS有两个明显的区别：1.GeForce 7600GS采用了完全静音的被动散热设计；2.GeForce 7600GS的供电部分多位于PCB左侧，而7600GT的是在PCB右侧。另外，由于定位、工作频率以及设计的不同，这两款产品所用的PCB层数也会有所区别，根据以往的经验判断，GeForce 7600GT应当为8层PCB设计，而GeForce 7600GS很可能为6层PCB，不过这只是小编根据经验所做的推断，事实是否如此，我们将会向NVIDIA进行进一步的求证。

　　基本规格：

　　显示核心：G73
　　核心/显存频率：500MHz/900MHz
　　显存容量/位宽：256MB/128bit
　　显存颗粒：Infineon HYB18T256161AF-25
　　输出接口：双DVI / 多功能视频
　　售　　价：待定

XFX讯景GeForce 7600GS包装及附件

　　我们收到的样卡来自NVIDIA的核心合作伙伴——XFX讯景科技，这款显卡一如既往地使用了其个性十足的“X”型包装，附件也较为丰富，具有不错的品质。

XFX讯景GeForce 7600GS正面（点击放大）

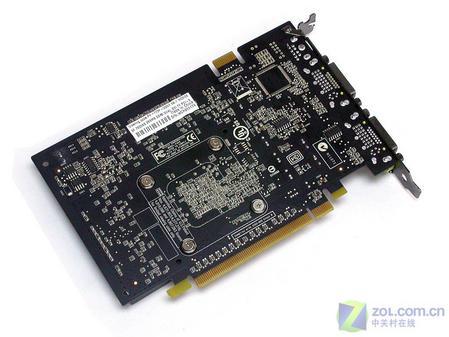

XFX讯景GeForce 7600GS背面（点击放大）

　　XFX讯景GeForce 7600GS的型号为PV-T73P-UDS7，独特的黑色PCB是当前XFX显卡的整体风格。由于刚刚发布，这款显卡采用了比较保险的公版PCB设计，不过其默认频率还是要高人一筹，为500MHz/900MHz（公版应当为400MHz/800MHz），相信凭借着XFX强大的研发实力，我们很快就能够看到非公版XFX 7600GS问世的。

XFX讯景GeForce 7600GS输出接口（点击放大）

　　输出方面，XFX讯景GeForce 7600GS采用了双DVI+多功能视频的接口组合，如此搭配配合包装中附赠的两个DVI-VGA转接头能够很好地满足主流用户的使用需求。

XFX讯景GeForce 7600GS散热器（点击放大）


XFX讯景GeForce 7600GS散热器细节

　　散热设计无疑是GeForce 7600GS最大的特色所在。从表面上看，这款散热片并无任何过人之处，保证一款12管线显卡的稳定运行似乎也有些不可思议——虽然这款显卡采用了90nm制造工艺，运行频率也并不是十分的高——但是，当我们把散热片拆下来之后，一切疑问和怀疑就都烟消云散了。原来，这款散热片并不是普通的铝质散热片，在散热片背面NVIDIA巧妙地嵌入了一根带有全铜底座的热导管，这样的设计一来可以借助铜良好的导热性能迅速带走图形核心发出的热量，二来又可以有效增大热导管与散热片的接触面积，从而大幅提高热导管的利用率。换句话说，这其实是一款热管散热器，如果我们把它称为热管“内置”，把常见的那种热管散热器称为热管“外置”的话，显然，这个“内置”要明显优于“外置”。

　　既然散热器已经被拆下，那么就让我们来看看散热器下面的样子吧。

XFX讯景GeForce 7600GS PCB（点击放大）


　　XFX讯景GeForce 7600GS的“裸照”，我们可以清楚地看到这款显卡的主要供电部分均集中于PCB的左侧，而右侧则是图形核心和8颗GDDR2显存颗粒。

XFX讯景GeForce 7600GS图形核心（点击放大）

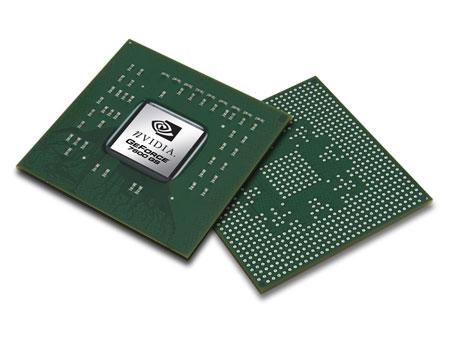

　　上图所示即为G73图形核心，这款核心基于NVIDIA最新的90nm制造工艺，内建12条像素渲染管线和5组顶点处理引擎，支持CineFX4.0、IntelliSample4.0、UltraShadowⅡ、HDR等一系列GeForce7系列所共有的特效，是目前及今后相当长时间内NVIDIA在中端市场中的主力。


XFX讯景GeForce 7600GS核心细节及SLI接口

　　这是G70图形核心的细节，另外，对于SLI技术的支持也是GeForce 7600GS所必不可少的。

XFX讯景GeForce 7600GS显存颗粒

　　显存方面，XFX讯景GeForce 7600GS使用了8颗英飞凌出品的2.5ns GDDR2颗粒，总容量/位宽为256MB/128bit，与NVIDIA官方标准完全相同。

　　我们的测试共包括三大部分：单卡测试、SLI测试以及超频测试，为了在测试中尽量不让CPU成为系统的瓶颈，我们使用了AMD Athlon64 FX-60领衔的测试平台。

　　单卡测试：参测显卡为GeForce 7600GT、GeForce 7600GS、GeForce 6600GT以及Radeon X1600XT，其中GeForce 7600GS与GeForce 6600GT/Radeon X1600XT之间的性能对比是我们考察的重点。

　　SLI测试：GeForce 7600GS SLI对比Radeon X1600XT CrossFire，同时加入GeForce 7600GT SLI的成绩予以参考。

　　超频测试：这个没啥说的，超呗。

　　测试项目：测试项目依然分为基准测试与游戏测试两大类，其中基准测试包括3DMark03、3DMark05和3DMark06三款大家耳熟能详的测试软件，游戏测试则包括FarCry、Half-Life2、DOOM3、帝国时代3、使命召唤2以及极品飞车9六款当红游戏大作。通过这9款测试游戏/软件的检测，相信这六参测显卡的性能究竟如何大家一定会一目了然的。

　　分辨率：单卡测试设三个分辨率：1024×768×32bit、1280×1024×32bit以及1280×1024×32bit 4×FSAA 16×AF；SLI测试设两个分辨率：1024×768×32bit和1280×1024×32bit 4×FSAA 16×AF；超频测试为1024×768×32bit及1280×1024×32bit分辨率。

　　另外，为了充分发挥出参测显卡的性呢，在测试中，我们采用了N卡配N板、A卡配A板的方式，也就是说所有NVIDIA显卡的成绩均是在升技AN8-32X上得出，而所有ATI显卡成绩则全部在华硕A8R32-MVP DELUXE上得出，以便将平台对显卡成绩的影响降至最小。

　　最后，由于XFX讯景7300GS是一款超频版产品，所以我们将其频率降至NVIDIA官方规定的400MHz/800MHz进行测试。GeForce 7600GS的具体测试成绩如下：

　　◆3DMark03_360

　　●测试场景：Game1～4
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：全部采用系统默认参数

　　在3DMark03中，GeForce 7600GS略逊于Radeon X1600XT，略强于GeForce 6600GT，综合性能处于这二者之间。

　　◆3DMark05 v1.2.0

　　●测试场景：Game1～3
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：全部采用系统默认参数

　　3DMark05中GeForce 7600GS相对于6600GT的优势更加明显，不过与Radeon X1600XT相比还有着一定的差距。

　　◆3DMark06 1.0.2

　　●测试场景：SM2.0 + CPU + SM3.0/HDR
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：全部采用系统默认参数

　　由于目前NVIDIA的全系列显卡均不支持HDR+AA，所以在3DMark06的测试中，我们只进行了1024×768和1280×1024两个分辨率下的测试。柱状图显示，在这项测试中，GeForce 7600GS的性能依然处于Radeon X1600XT和GeForce 6600GT之间。

　　◆FarCry 1.33

　　●测试场景：Volcano
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：Video Options - Advanced Options - High
　　●测试方法：使用游戏自带“Demo”命令进行测试，记录其测试结果

　　FarCry是我们常用的测试显卡D3D性能的游戏，在这款游戏中，GeForce 7600GS的性能与GeForce 6600GT持平，略逊于Radeon X1600XT。

　　◆Half - Life2

　　●测试场景：d1_canals_09
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：Model detail：High
        　　               Texture detail：High
               　　        Water detail：Reflect wrld
                      　　 Shadow detail：High
                       　　Shader detail：High
　　●测试方法：使用游戏控制台Timedemo命令进行测试，记录其测试结果

　　在人们的传统印象中，Half-Life2一直都是A卡的强项，不过在本次测试中，GeForce 7600GS却表现出了领先于Radeon X1600XT的性能，令人欣喜。

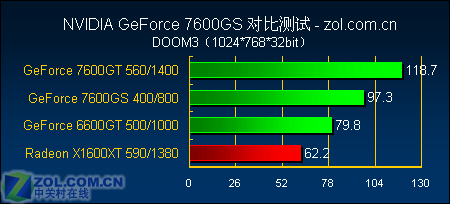

　　◆DOOM3

　　●测试场景：Demo1
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：Video Quality：Ultra Quality
　　●测试方法：使用游戏控制台的“Timedemo demo1”命令进行测试，记录其测试结果

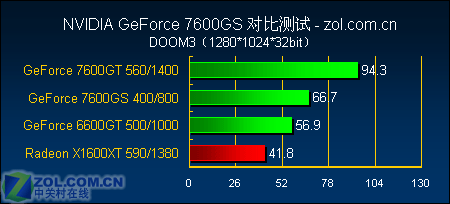

　　DOOM3的测试有些“特别”，在前两个分辨率下，GeForce 7600GS和6600GT毫无悬念地大幅领先于Radeon X1600XT，不过当我们开启全屏抗锯齿和各异过滤之后，Radeon X1600XT的得分反而超越了GeForce 7600GS，这证明在某些情况下，RV530核心12个Shader的设计还是有一定优势的。

　　◆Age of Empires Ⅲ

　　●测试场景：Single Player - Campaign - The Falcon Lands on Malta开头的一段动画
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：Shader Quality：Very High，其余默认
　　●测试方法：使用Fraps进行测试，记录其测试结果

　　帝国时代3也是目前衡量显卡DirectX 9.0c性能的常用游戏，在这款游戏中，GeForce 7600GS再次领先于Radeon X1600XT，GeForce 6600GT垫底。

　　◆Call of Duty 2 Demo

　　●测试场景：进入Play Demo后的一段实时渲染动画
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：DirectX9 Mode，其余默认
　　●测试方法：使用Fraps进行测试，记录其测试结果

　　使命召唤2的测试结果与DOOM3有几分相似，在前两个分辨率下，GeForce 7600GS与Radeon X1600XT旗鼓相当，但是当开启FSAA和AF后，又有一款显卡败下阵来，只是这次轮到了Radeon X1600XT。

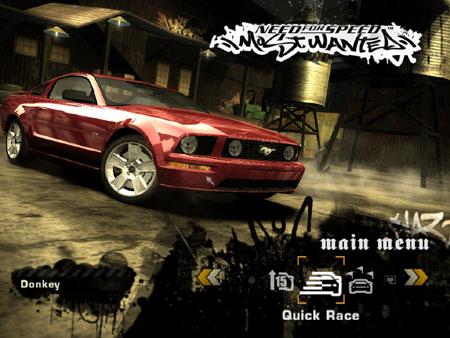

　　◆Need For Speed 9：Most Wanted

　　●测试场景：West Park & Lyons
　　●测试项目：1024×768、1280×1024、1280×1024 4*FSAA+16*AF
　　●测试设置：Level Of Detail：最高
　　●测试方法：使用Fraps进行测试，记录其测试结果

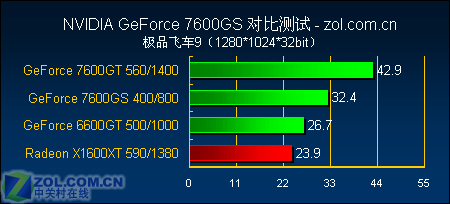

　　在最后的极品飞车9种，GeForce 7600GS优势明显，没有给Radeon X1600XT留下任何机会。

　　小结：Radeon X1600XT在三款测试软件中的表现要优于GeForce 7600GS，但是在绝大多数的游戏测试中，GeForce 7600GS均取得了胜利。综合来看，GeForce 7600GS应该更具优势。

　　单卡测试之后，我们再来看一下GeForce 7600GS SLI的威力。

　　◆3DMark03_360

　　●测试场景：Game1～4
　　●测试项目：1024×768、1280×1024 4*FSAA+16*AF
　　●测试设置：全部采用系统默认参数

　　◆3DMark05 v1.2.0

　　●测试场景：Game1～4
　　●测试项目：1024×768、1280×1024 4*FSAA+16*AF
　　●测试设置：全部采用系统默认参数

　　◆3DMark06 v1.0.2

　　●测试场景：Game1～4
　　●测试项目：1024×768、1280×1024
　　●测试设置：全部采用系统默认参数

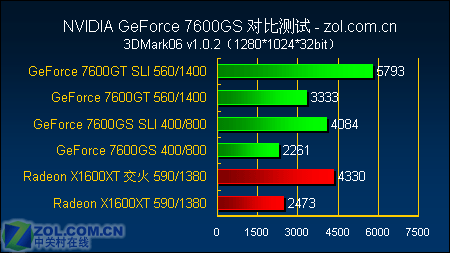

　　在三款基准测试软件中，SLI均为GeForce 7600GS带来了显著的性能提升，其中最大性能提升幅度达到了93%，最小也有70%以上，表现十分出色。

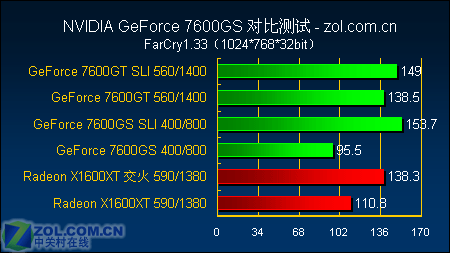

　　◆FarCry 1.33

　　●测试场景：Volcano
　　●测试项目：1024×768、1280×1024 4*FSAA+16*AF
　　●测试设置：Video Options - Advanced Options - High
　　●测试方法：使用游戏自带“Demo”命令进行测试，记录其测试结果

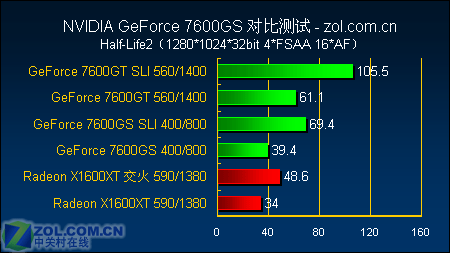

　　◆Half - Life2

　　●测试场景：d1_canals_09
　　●测试项目：1024×768、1280×1024 4*FSAA+16*AF
　　●测试设置：Model detail：High
        　　               Texture detail：High
               　　        Water detail：Reflect wrld
                     　　  Shadow detail：High
                       　　Shader detail：High
　　●测试方法：使用游戏控制台Timedemo命令进行测试，记录其测试结果

　　◆DOOM3

　　●测试场景：Demo1
　　●测试项目：1024×768、1280×1024 4*FSAA+16*AF
　　●测试设置：Video Quality：Ultra Quality
　　●测试方法：使用游戏控制台的“Timedemo demo1”命令进行测试，记录其测试结果

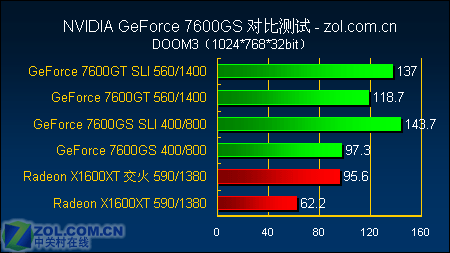

　　游戏测试中，SLI技术同样给GeForce 7600GS带来了显著的性能提升。另外，值得一提的是，在FarCry和DOOM3的低分辨率测试中，GeForce 7600GS SLI的成绩都超过了GeForce 7600GT SLI，小编认为造成这种现象的原因是在较低的分辨率下，需要处理的数据原本就没有那么多，对于GeForce 7600GT而言，一块显卡就已经足以应付，将这本就不多的数据强加给两块显卡来处理，反而由于数据在两款显卡之间传递造成了延迟，从而造成了性能提升相对较小。而对于GeForce 7600GS而言，这些数据恰巧能够“喂饱”两块显卡，性能提升幅度令人满意就不足为奇了。

　　◆Age of Empires Ⅲ

　　●测试场景：Single Player - Campaign - The Falcon Lands on Malta开头的一段动画
　　●测试项目：1024×768、1280×1024 4*FSAA+16*AF
　　●测试设置：Shader Quality：Very High，其余默认
　　●测试方法：使用Fraps进行测试，记录其测试结果

　　◆Call of Duty 2 Demo

　　●测试场景：进入Play Demo后的一段实时渲染动画
　　●测试项目：1024×768、1280×1024 4*FSAA+16*AF
　　●测试设置：DirectX9 Mode，其余默认
　　●测试方法：使用Fraps进行测试，记录其测试结果

　　◆Need For Speed 9：Most Wanted

　　●测试场景：West Park & Lyons
　　●测试项目：1024×768、1280×1024 4*FSAA+16*AF
　　●测试设置：Level Of Detail：最高
　　●测试方法：使用Fraps进行测试，记录其测试结果

　　在三款较新的游戏大作中，帝国时代3和使命召唤2的测试还算正常，但是在极品飞车9中，SLI对于GeForce 7600GS的加速效果明显，但是在GeForce 7600GT身上却出现了性能不升反降的情况，不知是何原因，估计是驱动程序不完善所致吧。

　　小结：SLI给GeForce 7600GS带来了明显的性能提升，且这种性能提升在各个分辨率下均十分明显，总体表现令人满意。

超频测试

　　超频是DIYer们永恒的话题。对于这款采用NVIDIA最新90nm制造工艺的GeForce 7600GS来说，其超频性能究竟如何相信一定是广大DIYer们所最为关注的。所以，在常规测试完成之后，我们马上开始了GeForce 7600GS的超频之旅。

　　上面这张截图就是GeForce 7600GS的最终超频频率，可以看到，在仅仅依靠被动散热措施的前提下，GeForce 7600GS最终超到了530MHz/1GHz的频率上，其中核心频率提升32.5%，显存频率提升25%，超频后，GeForce 7600GS的测试成绩如下：

　　很明显，超频的效果立竿见影。在各项测试中，GeForce 7300GS的性能都有了超过20%的提升，况且这还是在仅仅采用被动散热措施的情况下得出的成绩，如果对散热系统加以改造的话，相信GeForce 7600GS会有更加出色的表现的。

　　PS：不得不说的是，虽然GeForce 7600GS超频性能出众，但是仅以被动散热措施应付超频后显卡的发热量的确有些捉襟见肘。经过我们的实测，在超频并运行一段时间的测试后，显卡散热片表面的温度已经高达85摄氏度，虽然此时显卡还能够稳定运行，但是时间一长必定会对显卡造成不可逆转的损坏。所以，我们建议如果您真的想最大限度地压榨GeForce 7600GS的性能，改造散热系统势在必行。

写在最后

　　随着GeForce 7600GS的问世，NVIDIA完整的GeForce7产品线已经初露雏型。纵观整条产品线以及竞争对手的产品布局，我们可以发现GeForce 7600GS是一款承上启下的产品，它主要具有以下的特点：

　　1.“高性能静音型显卡”的探路者。如果在一年或两年前，您能够想象一款具有12管线、工作频率400MHz/800MHz或更高、售价千元附近的显卡仅仅依靠附带热管的被动散热系统就能够稳定运行吗？而这一切GeForce 7600GS做到了，NVIDIA做到了。其实，在GeForce 7900系列上面，NVIDIA 90nm新工艺对功耗和发热量的优秀控制能力就已经大显身手，只是由于产品定位的原因，广大普通用户可能还感受不深，而GeForce 7600GS的问世彻底改变了这一情况，它成功地向人们传达了这样一个信息：没有恐怖的散热系统、夸张的供电模块，我NVIDIA一样能够把显卡的性能做得很好！

　　2.出众的性价比。对于国内用户和玩家而言，买一款显卡的预算绝大多数都在千元以内。在GeForce 7600GS之前，这个价位上只有GeForce 6600GT和各种规格的GeForce 6600（仅针对N卡），其中GeForce 6600GT虽然经典，但毕竟廉颇老矣，而新发布的GeForce 7600GT虽然性能不俗，但价格又略显昂贵。GeForce 7600GS的出现恰好弥补了千元市场这一GeForce7系列产品的真空，让这部分用户“用上GeForce7系列显卡”的愿望变为了现实。当然，如果换个角度，我们可以这么说：“既然7600GS都来啦，6600GT离退休就已经不远了！”

　　3.灵活的产品策略。目前，GeForce 7600GS的官方规格为核心400MHz显存800MHz，12管线256MB/128bit的显存规格。可以看到，在7600GS和7600GT之间存在着一个很大的性能/价格区间，而往下看7600GS和7300GS之间同样如此，这就不由得小编不“胡思乱想”了。很明显，以7600GS的实力，无论是换套散热系统提升工作频率往千元以上提还是砍掉部分管线向7300GS的价位靠都不是什么难事儿，而这其中小编预测“往上提”的工作估计会由NVIDIA的各大AIC来完成，毕竟对于它们来说，为7600GS超超频、改改散热器甚至换个PCB配个GDDR3显存都是手到擒来，至于往下靠的工作显然就要靠NVIDIA自己了（其实这是明摆着的，哪个厂商也不会没事儿干把自己的产品砍几条管线然后当作另一个型号去卖，这事儿只能NVIDIA自己来干），也许在不久的将来，我们就会看到“GeForce 7600LE”的身影也说不定哟。^_^
