英特尔Core i7处理器
英特尔Core i7处理器
Core i7是一款基于全新Nehalem架构的CPU，采用全新的LGA 1366接口，集众多先进技术于一身，如集成内存控制器、三通道技术支持、全新QPI总线以及超线程技术的回归等。是继Core架构之后又一款具有划时代意义的微架构。
本次发布的三款Nehalem架构处理器型号分别为Core i7 965 Extreme、Core i7 940及Core i7 920，频率分别为3.2G、2.93G和2.66G。
三款CPU均采用原生四核心设计，拥有7.31个晶体管，每个核心拥有256KB的独立二级缓存，四个核心共享8M容量的三级缓存，TDP为130W。
英特尔X58主板
英特尔X58主板
Intel X58芯片组是目前唯一可以支持Core i7的芯片组产品，基于LGA 1366的Bloomfield Nehalem微架构处理器设计，搭配ICH10R南桥。
由于自Core i7处理器起，内存控制器已经整合在处理器内部，因此X58 Express主板芯片组支持3通道DDR3内存规格。
另一方面，主板北桥芯片集成32条PCI-Express通道，可以实现双16X的SLI（需NVIDIA官方验证或外挂NF200芯片实现）、CrossFire功能,并且可以拆分为4条8X通道，实现3卡SLI或者4路CrossFire功能，可以大幅度提升3D游戏性能。
英特尔中国区总经理杨叙讲演
Rani Borkar展示i7实物及45nm晶圆
杨叙与Rani Borkar回答现场提问
酷睿i7体验盛典现场

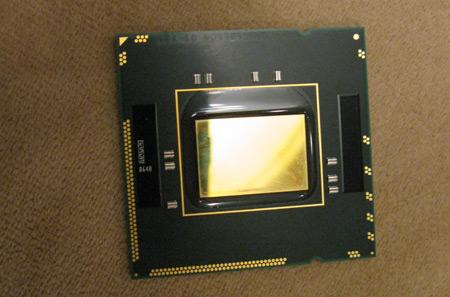

现场展示的去掉顶盖的i7处理器

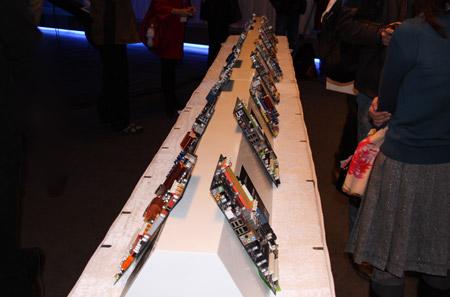

现场展示的各厂商X58主板

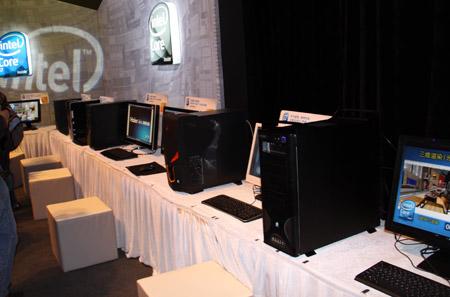

采用酷睿i7处理器的PC展示
酷睿i7现场体验区
杨叙与Rani Borkar启动发布仪式
多家合作伙伴参加发布仪式
模特展示酷睿i7处理器
现场嘉宾互动环节
Core i7的改进一：LGA 775到LGA 1366自Intel“9”系列主板芯片组开始，CPU针脚被移植到了主板上，改为触点式封装的LGA 775处理器可以非常有效地避免在运输过程中出现损伤。Core架构发布以后，这种封装方式被延续下来，而所有酷睿2处理器也采用LGA 775阵脚，与上一代的奔腾4、奔腾D接口完全兼容……更多>> |
Core i7的改进二：原生四核+全新缓存设计Core i7则采用了原生四核设计，采用先进的QPI总线进行通讯，传输速度是FSB的5倍。Core i7采用全新三级缓存设计，L1和L2缓存为内核缓存，具有超低延迟，其中L1缓存由32KB指令缓存+32KB数据缓存组成。Core i7的L2缓存和Core 2的L2缓存并不相同，Core i7的L2与L1均为内核缓存……更多>> |
Core i7的改进三：内存控制器+三通道技术Core i7终于拥有集成内存控制器IMC（Integrated Memory Controller），而且可以支持三通道的DDR3内存，运行在DDR3-1333（支持XMP技术的内存更可运行在1600MHz的频率），内存位宽从128位提升到192位，这样总共的峰值带宽就可以达到32GB/s，达到了Core2的2-4倍……更多>> |
Core i7的改进四：采用全新QPI总线Core i7的Nehalem架构最大的改进在前端总线（FSB）上，传统的并行传输方式被彻底废弃，转而采用类似于PCI Express串行点对点传输技术的通用系统接口（CSI），Intel称之为QuickPath Interconnect（QPI）总线技术。QuickPath的传输速率是FSB 1333MHz的5倍，传输带宽是后者的2.5倍……更多>> |
Core i7的改进五：同步多线程技术同步多线程（Simultaneous Multi-Threading，SMT）是2-way的，每核心可以同时执行2个线程。对于执行引擎来说，在多线程任务的情况下，就可以掩盖单个线程的延迟。SMT功能的好处是只需要消耗很小的核心面积代价，就可以在多任务的情况下提供显著的性能提升，比起完全再添加一个物理核心来说要划算得多。……更多>> |
Core i7的改进六：自动超频，核心加速首批发布的Nehalem Core i7处理器TDP为130W，在这个TDP设定范围内用户可以开启一种名为Turbo的技术来提升CPU在某些应用中的时钟频率。如在大型3D游戏中，可能多核心并不能带来明显的效能提升，对处理器进行超频反而效果更好，如果这个时候开启Turbo模式，CPU在这个时侯可以对某颗或某两颗核心进行动态超频来提升性能。……更多>> |
|
|
·Core i7：目前史上最强的Intel处理器Nehalem作为英特尔第一款原生4核处理器， 采用45纳米制造工艺，内置内存控制器，拥有4x256KBbytes二级高速缓存，8M三级共享缓存。通过SMT技术，可将物理4核虚拟成8逻辑核心、三通道DDR3内存通过QPI连接，同时新增7条的SSE 4指令集……更多>> |
 |
 |
 |
 |
 |
| 8086：第一款PC X86处理器 | 80286：可管理16MB内存，但仍为16位处理器 |
386：首款32位处理器、具有高速缓存 |
486：加入FPU与倍频器 |
Pentium：麻烦的BUG+更改名称 |
| 1978年发布的8086是史上第一款x86处理器－英特尔之前已发表过4004、8008、8080与8085。这颗16位处理器可以外部20位地址总线，管理1MB内存，主频为4.77到10MHz……更多>> | 1982年推出的80286在相同频率下比8086快了3.6倍。它可管理最高达16MB内存，但286仍是一颗16位处理器。它是第一款具备内存管理单元(MMU)的x86，可以管理虚拟内存……更多>> | 80836是第一款采用32位架构的x86。这颗处理器提供数种版本。其中最知名的两款是拥有16位数据总线的386SX(单字组eXternal)，以及具备32位数据总线的386DX……更多>> | 486象征真正处理器的时代的来临。著名的486DX2/66长久以来就被视为游戏玩家的最低组态。第二代486拥有一个CPU倍频器，因为处理器运作速度比FSB还快……更多>> | 于1993诞生的Pentium是第一款舍传统型号而采用更具吸引力名称的x86，原因是Intel无法以纯数字组成的名称取得商标。Pentium为人熟知之处还在于其内含的一个bug……更多>> |
 |
 |
 |
 |
 |
| Pentium Pro：管理4GB以上内存的第一款处理器 | Pentium II与III：兄弟血缘 |
Celeron与Xeon：Intel锁定低端 高端 |
Pentium III：主频高达1GHz | Pentium 4：大失所望—高频带来低性能 |
| 于1995年发布的Pentium Pro是可透过Physical Address Extension(PAE)管理超过4GB RAM(36位地址大小)的x86CPU－即上限等于64GB。也是第一颗P6处理器……更多>> | 1997年发布的Pentium II是针对一般大众市场、从Pentium Pro产品修改而来。它相当类似Pentium Pro，但高速缓存则大不相同。512KB的L2缓存，但不与处理器相同的频率……更多>> | Intel在1990年代末推出该公司两个最知名的处理器品牌：Celeron与Xeon。前者是锁定低成本市场，后者则是锁定服务器与部分工作站。第一款Celeron是一颗……更多>> | PentiumIII Coppermine是Intel达到1GHz主频的第一款商用x86处理器，后来甚至还推出1.13GHz版本，但由于不够稳定而迅速退市。Pentium III的新版本改良了L2缓存……更多>> | Intel于2000年11月发布新款处理器Pentium 4。拥有较高主频(至少1400MHz)，这颗处理器有一重大缺点：就是每频率性能较低，它比不上竞争对手的CPU型号……更多>> |
 |
 |
 |
 |
 |
| Pentium M：让笔记本续航更持久 |
新Pentium 4：64位处理器+双核心 | Core Duo：第一款移动版双核处理器 | Core 2 Duo：时下最热门的双核处理器 |
Atom：最省电+最便宜45nm Intel X86处理器 |
| 2003年的笔记本市场逐渐兴起，但Intel只有两款移动处理器：老旧的PentiumIII Tualatin与Pentium 4－后者的高功耗也不适合用于笔记本。但救星从Israel出现……更多>> | Intel在2005年两度改良Pentium 4。首先是Prescott-2M，再来是Smithfield。前者是一款64位处理器，后者是一颗双核处理器，它们相当类似，并存在与其他P4同样问题……更多>> | Intel于2006年发布了Core Duo处理器。针对移动PC设计的第一款双核处理器具有优异的性能（高出Pentium 4许多）。这也是真正双核设计的第一款x86处理器……更多>> | Intel于2006年推出一款迅速成为销售冠军的处理器：Core 2 Duo。衍生自Pentium M的技术，这颗处理器采用新的Core架构。在此之前Intel拥有两个处理器产品系列……更多>> | Atom处理器将最现代的功能(EM64T，SSSE3等)移植到了老处理器架构。从奔腾系列以来Atom是第一款“顺序执行”的X86架构。是能耗低于3瓦芯片中速度最快的处理器……更多>> |
