作者：Reyn 综合编辑

  　国外某网站日前透露的一个消息指出尼康一项关于CCD的专利已于去年获得批准，专利描述点击这里

　　从示意图及专利描述上来看，尼康使用了分色反射镜（面镜的反射衰减很高，用在这种对反射效率要求甚高的地方，不知道尼康有没有什么好办法来保证光量）把经过微透镜收集的光线分离成蓝、绿、红色光之后反射到不同的像素上，这项设计可以推测的好处是保证了三原色光线来源位置相同，又可以增大单像素面积，提高单位面积光线的利用率。

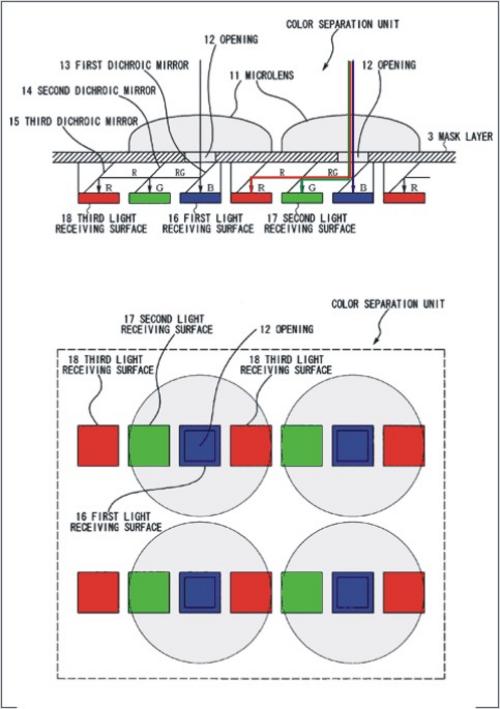

示意图

　　如图示，光线被微透镜（参考文后的解释）汇聚之后进入小孔，然后遇到第一个分色反射镜，蓝色光线（这里所说的蓝色光线是指射入光线中特定某一段波长的色光，后同）可以穿过反射镜直接照射到下面的感光元件上，而其他两色则被偏转90度，横向反射到侧面，红绿混合色光在反射后遇到第二个分色反射镜，绿色光被反射到感光原件，而红色光穿透棱镜后继续到达第三个反射镜才被反射。原理上来说，因为取消了滤色片而使用分光反射镜分色，这个新的传感器应该比现有的马赛克CCD和X3对颜色的感应都要更准确，而且可以肯定的是动态范围和弱光下的表现将会更出色，但从示意图上来看，这个传感器的结构相当复杂，而且每个像素都要包含三个不同特性的分色反射镜和微透镜，所以能否开发出足够高效的生产工艺来大规模制造这种传感器才是最困难的地方。

　　专利申请时间为2003年11月，批准时间为2006年11月，并非是太新鲜的东西，依照尼康近年来的习惯，应该是自己设计，由索尼制造的，那么现在唯一的疑问就是，它是否已经开始大规模生产，尼康和索尼的新旗舰是否就使用了这种传感器呢？让我们拭目以待。

　　微透镜是CCD的一个重要组成部分，如图示，CCD上除了光电二极管组成的像素之外，在相邻像素之间还布有二极管的信号读取电路，因此一部分有效感光面积就损失了，另外，光电二极管的转换效率较低，通过微透镜汇聚过后的光线强度更高，更有利于感光。

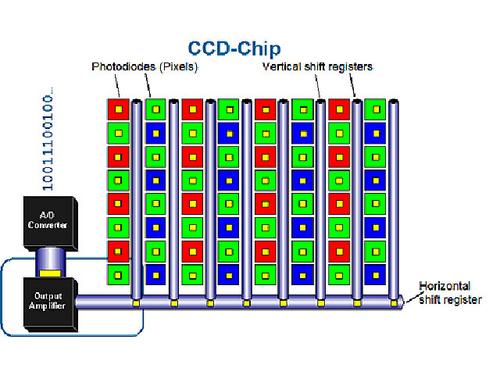

CCD像素之间密布线路，损失了部分感光面积

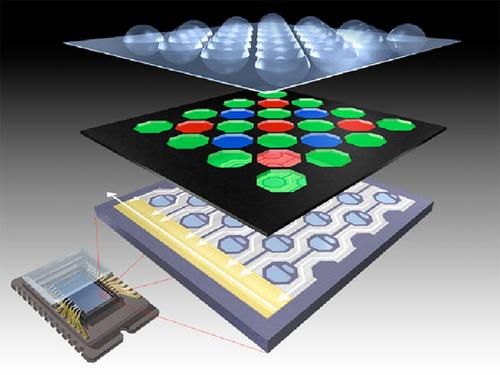

超级CCD的结构示意图，最上面一层就是微透镜

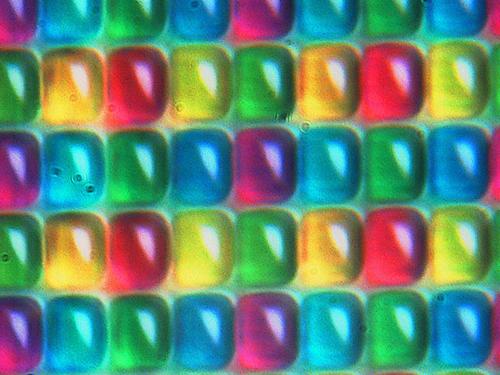

显微镜下的微透镜实物
