    文/Reyn

　　编者按：小编偶然在一个国外摄影论坛上看到一个网友发布的宾得K10d拆解的帖子，作者的K10D对焦系统有问题，忍无可忍之下，只能将其拆开，看看到底是怎么回事。

前脸

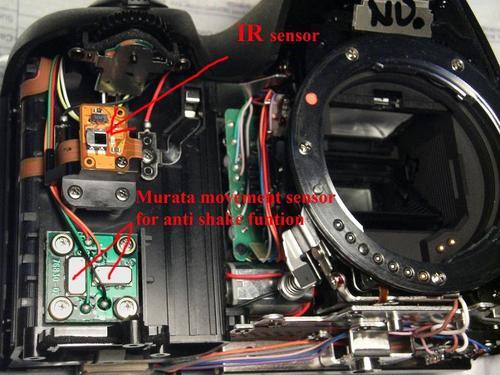

　　图上的IR sensor是红外传感器的意思，说的挺唬人，实际上就是接受遥控器信号的，比跟电视机上的那个是表兄弟关系。下面那个红圈圈中的一横一竖是防抖系统的传感器，分别感受横向和纵向的加速度然后发出指令让CCD做响应的位移来补偿抖动导致的模糊，看到这两个传感器，朋友们就该明白了，K10D的防抖只能防水平和垂直方向上的，如果你把相机斜45度拍摄，防抖效果将大大降低，拍摄的时候需要有针对性的注意这一点。

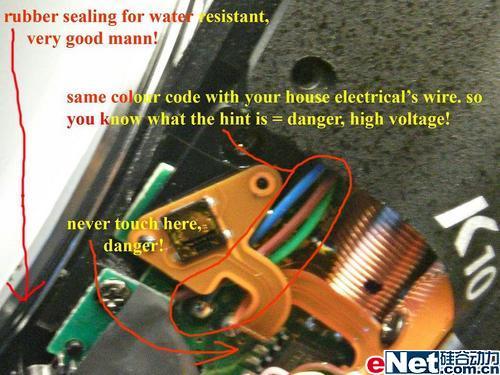

　　图中上面一行写的是防水处理云云，下面一行是说那三根线的颜色代表了含义，图中圈起来并且说不要摸的那个地方，应该是给机顶闪光灯充电用的电容的触点（小编猜测原作者肯定不幸摸到了，要不然记忆不可能如此深刻，被上万伏的高压电了一下……）。

　　有奖竞猜哟，哪位读者朋友知道本图中红圈旁边的那个黄橙橙的像铜丝绕出来的东西是干嘛用的，可以在留言中跟帖，第一个猜对的将会得到神秘小礼物一份。
