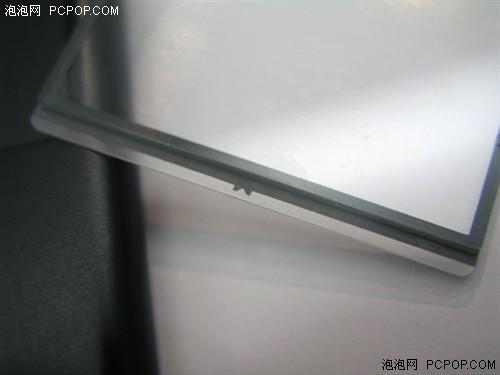

外屏和苹果一样从内往外贴，生产难度很大，对装配工艺要求很高

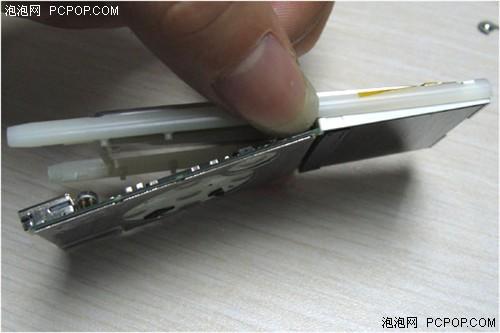

　　首先我们需要用小刀将Q13的上下两个挡板撬开，这需要足够的耐心来进行操作，千万不要将内部的屏幕和框架划伤。拿下挡板之后从下向上推出电路板，我们就可以将屏幕取下来观察。我们发现Q13与苹果iPod nano 2采用了同样的屏幕工艺。

　　成功将外壳分离之后，我们马上来观察一下蓝魔Q13最主要的内部电路部分，这也是我们此次拆机的目的所在，我们看到内部电路板外围有一个塑料框架支撑，这可以说是它的骨架了。

内部的电路板，可以看到被固定在一个塑料的框架上

　　背面的电池，整个机身被电池占据，据说在Q13 的小巧机身内采用了420mAh的大容量电池，可以播放6个小时的视频，电池体积也占据了产品内部的大部分体积。

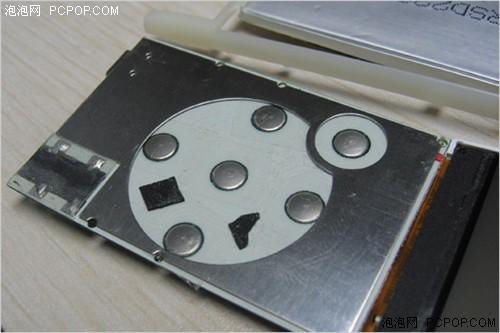

按键和PCB板正面有一块加固的金属板，防止PCB板变形
