QVGA屏与2608芯美丽邂逅 蓝魔RM400拆机

　　正当Rockchip瑞芯微的RK2606解码芯片横向大江南北的时候，RK2608也突然高调露面。首次搭载2608芯片的是蓝魔 RM400，除了采用Rockchip RK2608之外，还搭配了2.2英寸QVGA分辨率（320×240）的TFT显示屏，新芯片、新面孔，给了消费者更豪爽的视听享受。

　　最新的芯片和诱人的QVGA屏幕，使得蓝魔RM400一上市便倍受关注，而且1G容量499元的价格也是消费者普遍可以接受，RM400自然热销。对于首款采用RK2608芯片的机器，估计大多的消费者会对其内部产生兴趣，好，就让我们拿起螺丝刀，彻底地拆开蓝魔RM400，一同看个究竟。

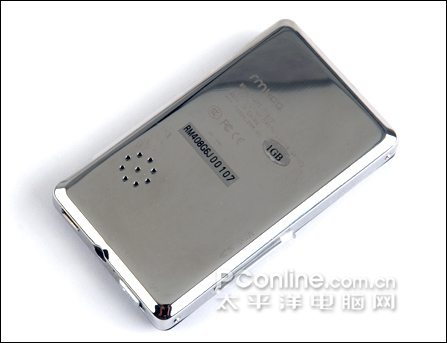

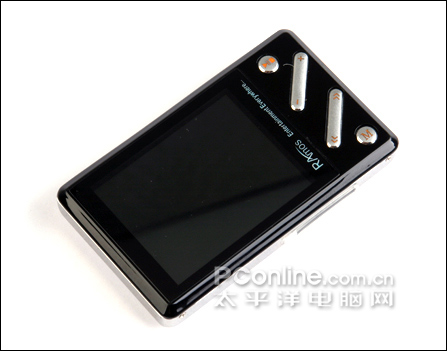

　　RM400采用了黑色的面板和全金属的后盖，外观时尚而且质地坚固，机身侧面有四颗小螺丝。我们就先从这四个螺丝下手。

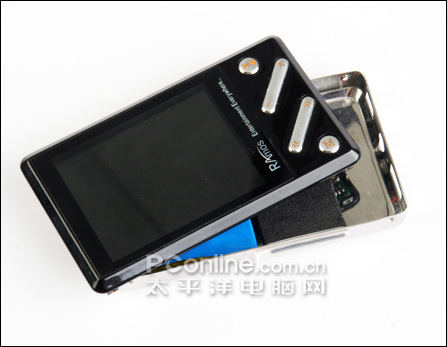

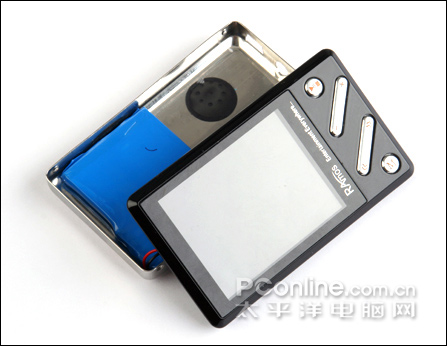

用小口的螺丝刀把机身侧面的螺丝卸下，便可以轻易地分离后盖，如下图：

　　虽然分开了前后盖，但是并不能把后盖取出，是因为后该之上直接粘着锂电池和内置的扬声器。当然，为了进一步拆解RM400，我们要把电池和扬声器跟后盖分离。

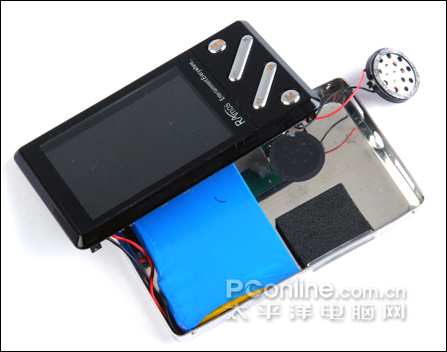

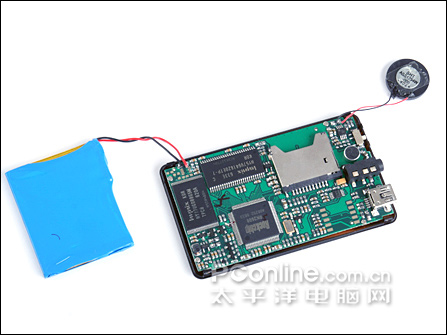

　　小心地拆开电池和扬声器之后，就是下图的景象：

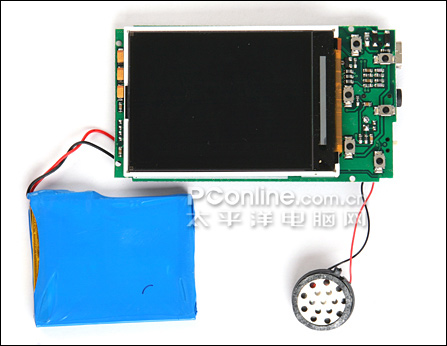

电池和扬声器直接用电线连接着电路板

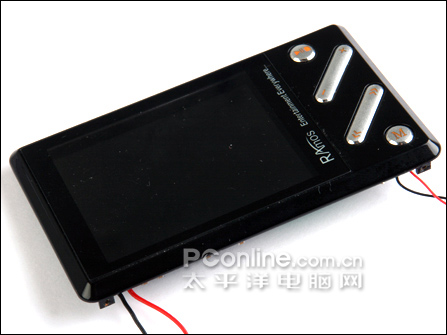

为了尽量节省空间，RM400的电路板和黑色的面板紧紧连着

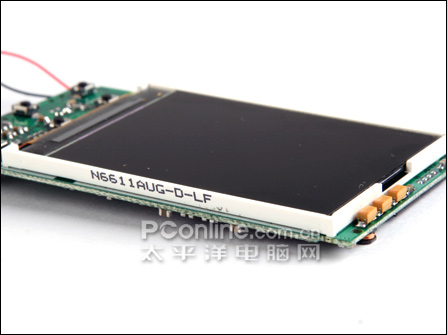

　　接着，我们再把电路板和与其相连的面板拆开，分离了面板之后，终于露出了RM400的硕大的显示屏幕，如下图：

大大的显示屏幕占据了电路板的大部分面积，而旁边的按键以及元件显得比较渺小

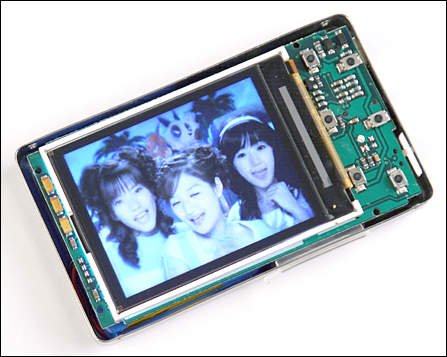

　　当然了，在没有断开电池的情况下，虽然是拆开了外壳，RM400的裸体机器一样是可以正常工作。

QVGA屏幕的确是诱人，RM400的色彩还?­度和亮光度等都比较优秀

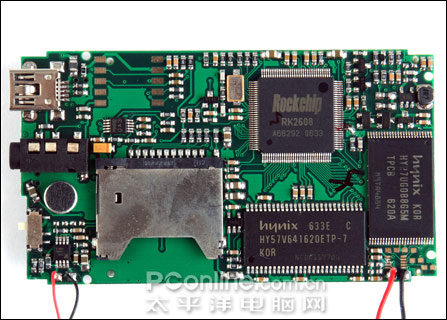

　　下面，我们来认真地研究一下RM400的电路包括2608芯片。下图是RM400电路板，很明显地看出，各芯片、元件等井然有序地排布着，焊接点饱满有光泽，做工不错。随着市场竞争和设计制造技术的发展，，相比前一两年，中国的随身听产品设计和做工越来越好，目前时常上已经有不少外在和内在做工都非常不错的机器，而且价格都不高，消费者也能轻易地享受到物美价廉的产品了。

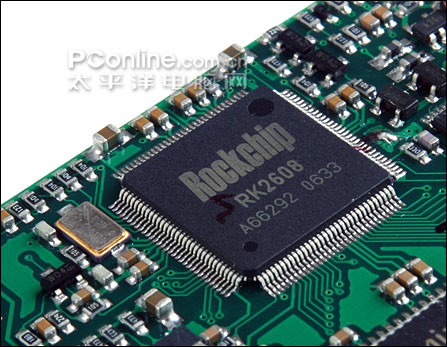

电路板中的一块正方形的集成电路，就是RM400的核心——Rockchip RK2608，如下图：

　　在外观上，RK2608和RK2606并没有多大的区别，也是同样采用128针脚的设计，但在性能方面，却比2606要强许多。最明显的是在支持QVGA分辨率（320×240）的屏幕时候，依然可以以24帧/秒的速率流畅播放视频，而2606虽然能达到24帧的速率，但支持分辨率为仅为220×176像素。蓝魔官方还称，2608芯片还可以通过固件来改变其QVGA分辨率时的播放速率，最高可以达到30帧/秒。看来2608这块芯片的实力很强劲，已经达到了MP4芯片的水准。

　　不过我们认为，尽管2608可以通过固件升级达到30帧/秒的播放速率，但由于需要处理的数据量大，芯片的能耗会加大，缩减电池的供电时间。而且实际播放效果30帧/秒和24帧/秒的效果在人眼看来，基本没什么分别。所以，并没有必要追求最高速率，24帧这个电影胶片标准的播放速率已经足够观看了。

下面我们来看看RK26**系列芯片的能耗：

● About 100mW at typical MP3 decoding (@128Kbps,44.1KHz,Nomal)
　　　　在播放128Kbps、44.1KHz、正常音效的MP3文件时，为100mW
● About 240mW at typical MP4 decoding (@160×128, 20fps, 200kbps )
　　　　在播放160×128分辨率、20fps、200Kbps的视频文件，为240mW
● About 280mW at typical MP4 decoding (@220×176, 20fps, 200kbps )
　　　　在播放220×176分辨率、20fps、200Kbps的视频文件，为280mW

从上面的数据可以看出，如果在处理320×240分辨率、30fps的视频文件的时候，芯片的耗电是明显是是要高许多的，在这个能源紧缺的时代，还是省点电吧，呵呵。

　　从资料来看，Rockchip RK2608芯片的主控频率比2606提升了近50％，缓存容量提升50％，整体性能提升超过50％。从实际效果来看，2608这颗解码芯片的效果的确是要比2606强不少。

注：

　　RK26xx采用0.18微米工艺制成，内含一个国际著名公司的DSP内核。该DSP内核采用基于RISC超标量5级流水线结构，具有两个双重算术逻辑单元（ALU）和两个乘加器（MAC），提供每一个时钟周期可执行多达4条指令的超强数据处理能力。RK26xx内含了一个欧洲某著名公司的音频编解码器（CODEC），包括一个18bit Delta－Sigma DAC和一个16bit Sigma－Delta ADC,可实现立体声Line－in/立体声FM录音和麦克风录音。

　　RK26xx内含一个USB2.0 High Speed Phy和控制器，可提供3一7M/秒钟下载速度。

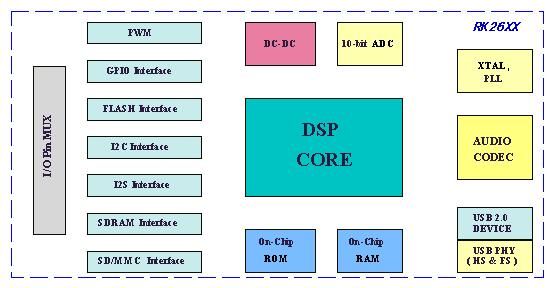

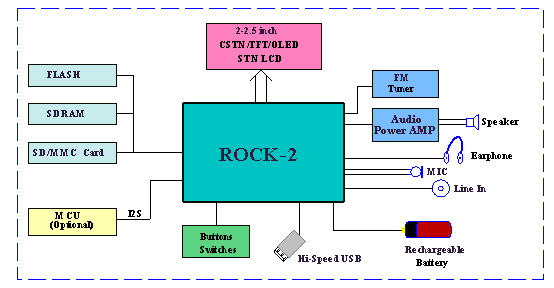

RK26xx的结构框图如下：

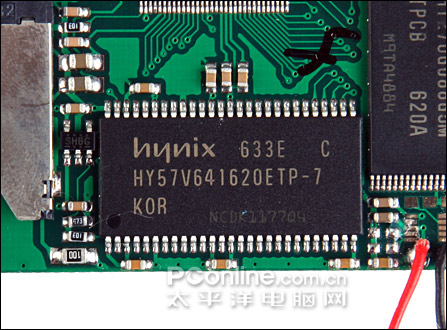

　　播放帧数比较高的视频MP3，其工作运算频率都比较高，处理的数据量大，如果直接跟闪存直接沟通存取数据的话，两边的运算频率和速度不同而会产生速度差异，形成整体速度的短板。所以，在处理器和存储器之间需要有一高速通道，这就是MP3机器中介于解码芯片和闪存之间的高速缓存。下图中的芯片就是蓝魔RM400的缓存，是采用HUNIX（海力士）的编号为hy57v641620etp的高速缓存芯片，容量为8M。这块缓存的加入，使2608芯片的运算速度大大提升，从而提升RM400的整体速度。

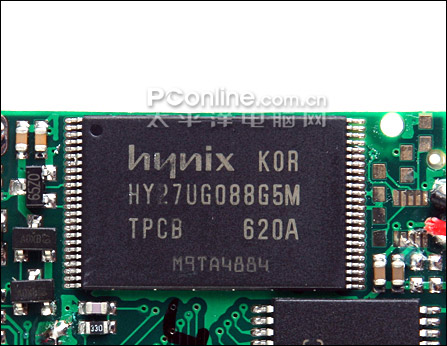

　　下图是蓝魔RM400的主要存储器——闪存，同样也是采用了HUNIX（海力士）的芯片，编号为HY27UG088G5M。从编号可以看出，这是一块容量为1G的闪存。HYNIX与三星、东芝一起被业界称作世界三大内存巨头。

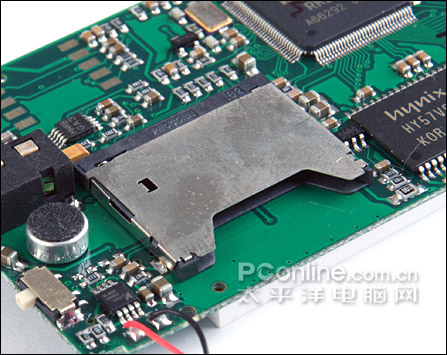

　　蓝魔RM400除了解码芯片和QVGA屏幕之外，还有一个卖点，这就是SD存储卡的扩展。如果用户觉得机器内置的容量不够用的话，可以再插入SD卡达到扩展容量的目的。下图是位于电路板中的SD卡插槽。

SD扩展功能，比其MINI SD或者MICRO MMC等存储卡扩展要实用许多。

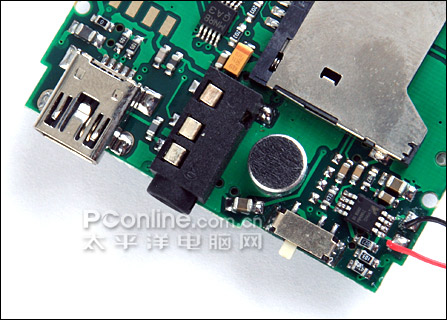

RM400的USB、耳机接口和开关等元件，用料比较实在

　　下面，我们再来看看电路板的另外一面，这一面中，主要是由显示屏幕和按键组成，如下图：

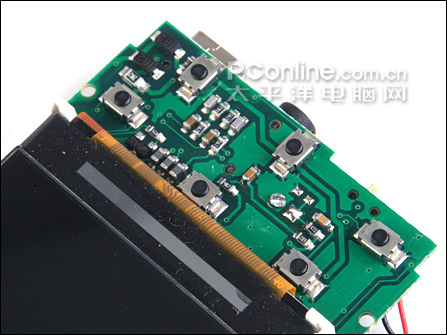

　　下图就是RM400的按键组，这些按键都是采用比较常见的按压式按键，寿命也比较长。

　　而在显示屏幕部分，硕大的显示屏仅仅地帖着电路板，厚度比较薄。这块屏幕的品牌产地我们还内能了解，但实际显示效果还是很不错。

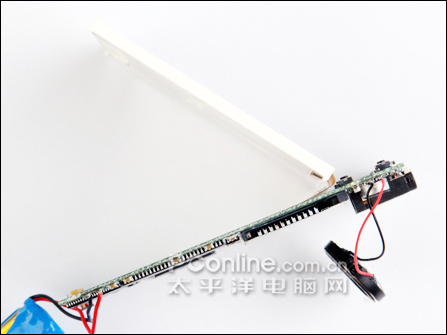

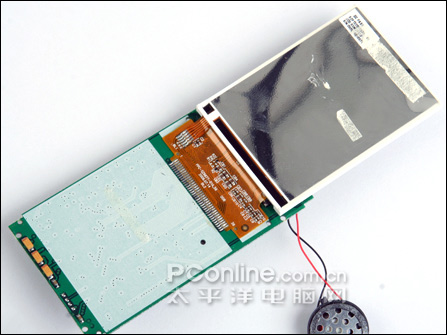

　　接着，我们用小刀小心地把屏幕和电路板分离（如下图），显示屏幕部分很薄，但显示亮度等非常均匀，是怎么做到的呢？

　　原来，屏幕下方有一层高反光度的反光膜，可以把防止漏光和使屏幕底光均匀地反射到屏幕的每一个角落。

　　为了再进一步了解这块QVGA屏幕，我们作出了更暴力的决定，把屏幕底部的反光膜撕开，看看里边到底有和乾坤。

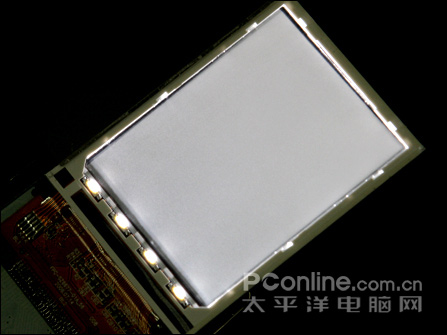

　　撕开反光膜之后，可以看到屏幕的一边有四盏LED底灯，灯光通过底板玻璃透射到屏幕上，使人眼能清楚地看到显示的内容。而反光膜的作用是把更多的光线集中反射到显示屏幕前面，增加屏幕的亮度。

　　基本上，我们已经把蓝魔RM400比较彻底地解剖了，从电路板上的元件材料的选用和排布、焊接等工艺来看，RM400的质量应该可以保证。而Rochchip RK2608解码芯片和QVGA屏幕的应用，还有目前定为499元（1G容量）的价格，更是使RM400具备非常强有力的市场优势。如果近期您有购买MP3的需求的话，不妨多留意一下蓝魔RM400。
