二代iPod Shuffle拆解多图提前曝光

http://www.sina.com.cn 2006年11月03日 10:26 驱动之家

　　按照正常情况下，第二代iPod Shuffle应该在美国时间星期五，对于我们来说也就是今晚或明天才会正式上市。但我们在昨天就已经看到有些预定的消费者拿到了货，给出了图片。今天则更甚，iFixit网站已经将它大卸八块，并给出了详细步骤，让我们来看看这个精巧的小玩意肚子里装的什么药。

　　新Shuffle的四周为金属外壳，而顶部和底部则有塑料片粘合。因此在拆解前，用吹风机将其加热，便可轻易翘起。然后卸掉开关键，拧下四个小螺丝，就可将整个电路板推出。

　　在如此小的体积下，整个Shuffle的电路板自然十分紧凑，正面为按键触点和一颗

苹果标志ARM芯片，标号337S3300 844A N05WDK01 0642 ARM，旁边还有一颗小芯片仅标注了AAC字样。电路板上的软排线连向背面的输出接口。背面的主要部分则被锂聚合物电池占据。旁边就是这次Shuffle的最大革新，耳机插口同时集合了USB数据接口和电源接口的功能。　　

二代iPodShuffle拆解多图提前曝光

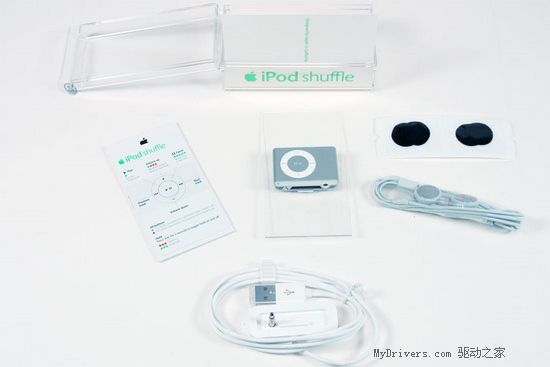

开箱配件一览　　

二代iPodShuffle拆解多图提前曝光

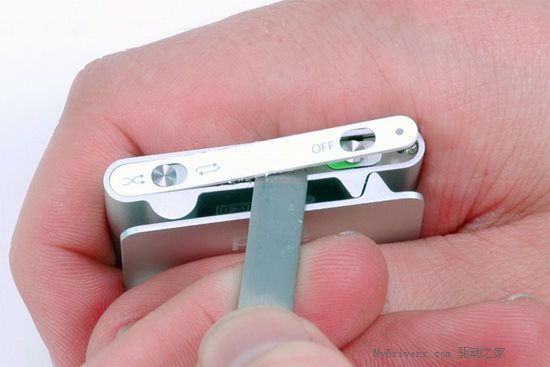

　　开启上盖

二代iPodShuffle拆解多图提前曝光

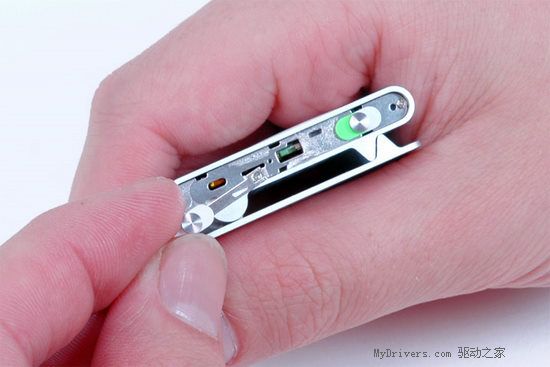

取下两个开关

二代iPodShuffle拆解多图提前曝光

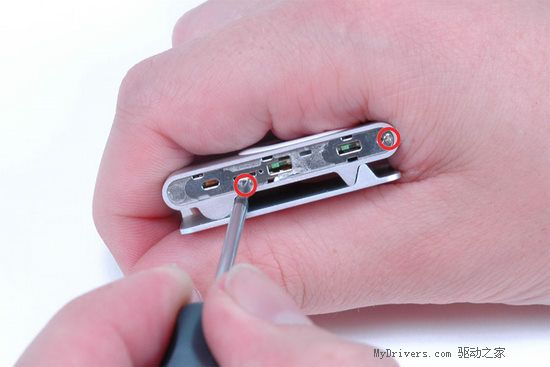

去除上下各两枚螺丝
