黄金外壳也照样拆!全面拆解蓝魔黄金MP3

    凭借一身耀目尊贵的18K黄金镀金外壳以及出类拔萃的强悍性能，蓝魔的V18一举跃上MP3金字塔塔尖，成为贵族级时尚消费群体的理想之选，限量发售188台更突出了它的弥足珍贵。对于一般消费者来说，V18高达3880元的售价自然显得有点遥不可及，不过越是高高在上，越是稀有的东西，越能勾起我们的好奇心，激发深入研究的兴趣。黄金外壳是否名副其实，值回票价？其内芯世界是否与尊贵的黄金身份匹配？到底是什么芯片实现了如此出类拔萃的强悍性能？这一连串的问题，在本次拆机之后，将一一揭晓。（关于V18更多资料，可参考《谁有我金贵?蓝魔黄金MP3 V18详细评测》 ）

    黄金的价值人所共知，面对这款贵重之物，我们拆卸的时候更显小心翼翼，生怕有半点闪失，便要背上“机主”之名。V18的外壳相当结实紧密，机体内部采用了卡扣式设计，所以，卸下背面四颗螺丝，还需要经过一番努力，才将正面面板完全卸去，可见设计的精良与独到之处。

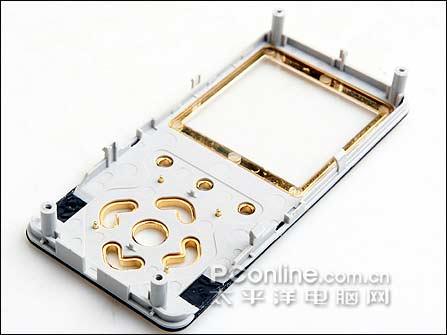

面板上有多个卡扣位置，用于连结下部机体，非常稳固，让人倍加放心

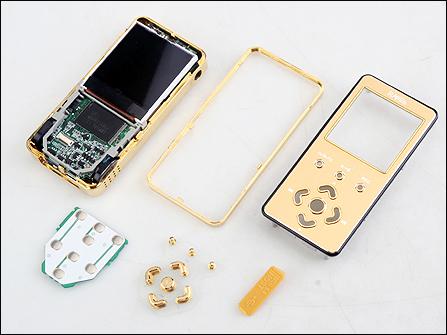

初步拆卸图

    我们可以看到，V18的按键采用了独立的功能模块，以排插与主电路板连接。

按键功能模块正面

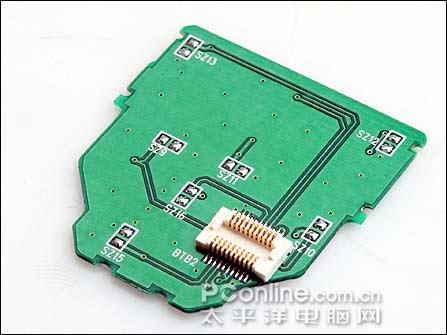

按键功能模块背面，安排了排插接口

按键也作了镀金处理

    继续将主电路板拆下，将V18的左右两个插座向内撬出，电路板便可与外壳分离。电路板上焊接的两个小型喇叭直接用双面胶固定于外壳之上，拆卸的时候一定要小心用力，以免损坏。喇叭外放的声音不错，在安静环境中十分响亮，具备一定实用性，方便与人共享。

屏幕为1.6英寸TFT

电池容量不详，V18播放时间达十多小时

    V18的电池与屏幕均以排线方式与电流板连接，即使需要更换，也十分方便。

电池、屏幕与电路板分离

屏幕的下方有金属薄片，起屏蔽作用，可见V18的用料绝不含糊

这是用于固定屏幕的塑料支架

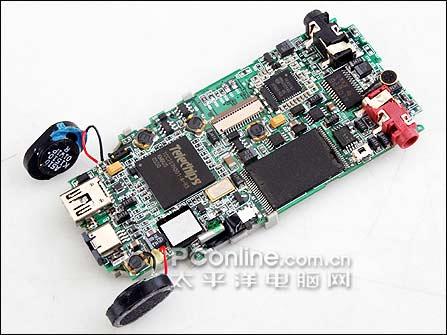

    此时，主要集成IC一目了然，芯片从左到右依次是高速缓存，主控芯片，闪存芯片，FM芯片以及输出音频IC芯片。电路非常紧凑，走线工整，焊点饱满，元件分布合理，一看便知道出自大厂手笔，非一般MP3能够媲美。

    与蓝魔另外一款高端产品V10一样，V18采用的主控芯片为韩国Telechips的TCC767H301。TCC767是Telechips目前性能最强大的芯片之一，一般只有顶级高端彩屏MP3才会使用。TCC767内置ARM9 RISC处理器，工作频率提升至140MHz，而工作电压则下降至1.5V，较上一代芯片更加省电，具备更加强大的运算能力，由于采用了1MB的NOR Flash，所以系统运行起来非常稳定，除了能直接支持MP3格式编码，支持彩屏、视频播放以及高速USB2.0传输外，还支持USB HOST等功能。这也是V18能够实现诸多强悍性能的最大关键所在。

    主控芯片旁边的金色小方块为贴片式晶振，稳定性比一般桶式晶振要高，当然成本也更加贵，可见V18用料的讲究。右下方的是SEC的高速缓存，型号为K14M281633F，容量为16M，用于解决主控芯片和硬盘之间的数据传输速度差距，保证视频播放的流畅。

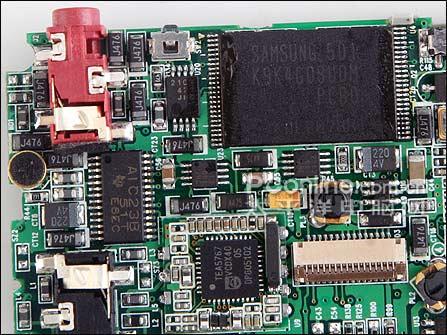

    闪存芯片为大家熟悉的三星K9K系列，质量稳定可靠，容量为1GB。收音模块为飞利浦的TEA5767，大部分MP3都有采用。这块芯片属于低电压和低功耗的全集成单芯片FM收音产品，FM频率可以支持76MHz～108MHz。

    在输入输出电路部分，我们可以看到在几款高端MP3拆机中都有出现的来自美国TI（德州仪器）的AIC23B。AIC23B是一款立体声音频Codec芯片，内置耳机输出放大器，支持MIC和LINE IN两种输入方式（二选一）。AIC23B的模数转换（ADCs）和数模转换（DACs）部件高度集成在芯片内部，采用了先进的Sigma－delta过采样技术，可以在8K到96K的频率范围内提供16bit、20bit、24bit和32bit的采样，ADC和DAC的输出信噪比分别可以达到90dB和100dB。

FM模块旁边的接口，用于连接屏幕

    再来看看V18的外壳，金光灿灿，尊华夺目。需要指出的是，外壳为塑料材质，上面镀的为18K黄金，如果使用金属外壳再加以镀金处理，是不是更好？

外壳表面容易留下指模，并不耐脏

最后来张全家福

    拆卸完毕，V18的内芯世界给我们留下极为深刻的印象，几大主芯片均为MP3的顶级产品，电路的设计紧凑合理，做工非常优秀，元器件的用料充足，可谓金玉在其外也在其外，与其贵族身份十分相称。可以预见，V18在黄金版之后上市的普通版，将进一步催热高端彩屏MP3市场。
