    双反系统具有两只镜头，呈一上一下排列在相机正面。下面的镜头传送影像到胶片上，而上面镜头传送的影像只是用于取景和聚焦。

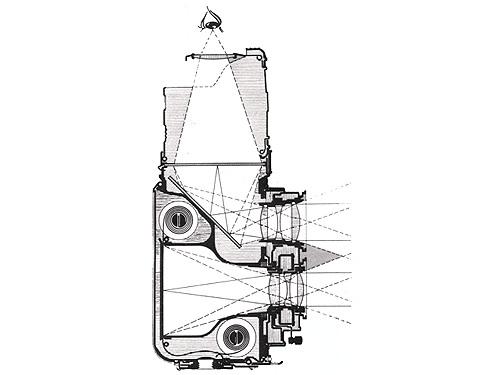

双反相机光路结构示意图

    如上图所示，光线通过上面的镜头，经45°角的反光镜向上反射到水平的毛玻璃取景屏。毛玻璃上的影像与胶片上的影像同样大小。上面的镜头通过传动装置与下面的镜头连接在一起，使得一只镜头移动时另外一只镜头会自动随之移动相同的量。结果是调整上面的镜头在毛玻璃上形成最清晰的焦点时，下面的镜头也会自动得到调整并在胶片上形成最清晰的影像。
