文/逍遥
一年多以前，美能达发布了一款当时世界上最小最薄的具有200万象素、3倍光学变焦的数码相机－－X20，这款相机采用了一块200万有效像素的CCD影像传感器，3倍光学变焦（相当于35mm相机的37~111mm焦距）、F2.8镜头，5点自动对焦系统。这部相机也让很多人开始了解一种新型的镜头设计，潜望式镜头设计。这样的变焦形式在美能达随后推出的多款产品，如XT、X21、X31、X50上继续沿用至今，其它一些品牌也纷纷推出了采用类似变焦原理的数码相机产品。潜望式变焦数码相机可以在达到较好的变焦比的情况下做到机身更薄，虽然现在卡西欧推出的陶瓷镜头也可以让变焦数码相机机身做的更薄，但是大多数超薄变焦数码相机采用的还是这种类似潜望式变焦镜头设计。那么潜望式变焦镜头的内部究竟是怎么样的呢？让我们一起随着这些图片，拆开这部美能达X20一起看看吧。
编者注：自行拆开数码相机并拆卸镜头或CCD影像传感器是非常危险的，极有可能造成今后相机对焦和成象方面的问题。因此，如果没有较专业的相关知识，最好不要动手拆卸相机，否则今后出现的任何问题，厂商可能都是不予保修的！
 |
| 美能达X20行货机身 |
这是一部美能达X20行货机器，200万像素，极短的启动时间，机身正面有镜头、自拍镜和闪光灯，前面的圆形手柄还可以闪烁五彩指示灯光。
 |
| 机身侧面画出了镜头结构 |
机身侧面画出了美能达X20采用的镜头结构，我们可以看出光路从第一片镜片进入，通过一块反光板折射到镜组中，镜片结构为9片四组结构。光线穿过镜片最后达到底部的CCD影像传感器上，究竟是不是这样呢？让我们继续往下看。
 |
| 我们拆机时使用的主要工具 |
拆卸数码相机时必备的工具少不了，符合螺丝纹路的起子、各种弯曲度的镊子，以及吹球和小毛刷一般是必须准备的。因为数码相机内部一些部件比较小，因此最好在光照充足的条件下拆卸，这样可以保证看清楚每个部件是如何安装，在拆卸后重新安装时不会出现无法安装的现象。另外，心灵手巧也是一个先决条件，相机内部一些部件比较脆弱，拆卸时切不可使用蛮力，小心谨慎的拆卸才能保证一切部件不会被损坏。
 |

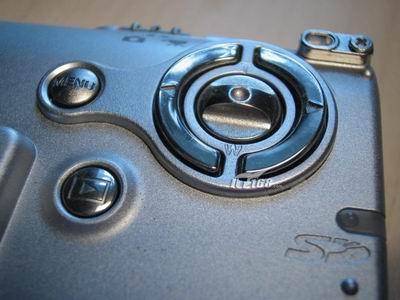

| 相机机背的部分按钮和变焦拨杆 |
