探索王道霸气：IBM R50笔记本电脑拆解实拍

http://www.sina.com.cn 2004年04月30日 14:34 移动新人类

[笔记本报价]

[笔记本新品]

　　文/SunDigi.com

　　R50与T40不相同的地方

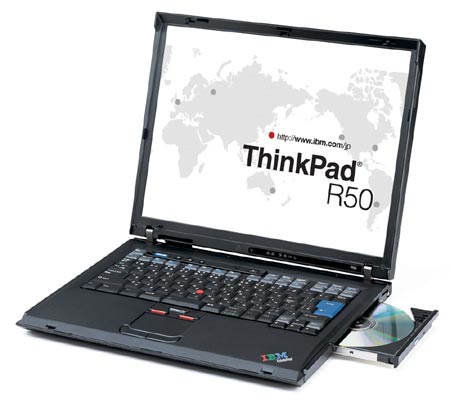

图为：从外观以及端口分布不难看出R50和T40/41是同一个模具出来的

　　从外观以及端口分布不难看出R50和T40/41是同一个模具出来，连电池都可以通用。新发布的X40也能找到和T40/41的影子，模具化看来是笔记本的大趋势。

R50非常容易拆

　　和以往的THINKPAD一样，R50非常容易拆，底部螺丝口旁边都有清晰的图形说明，如换内存需要拆哪几个螺丝，拆键盘又是哪几个，非常人性化。当然，拆解的话，当然要全部拧掉，呵呵…

R50腕托是整一个上盖框连在一起

　　与T40腕托键盘分体是设计不同，R50腕托则是整一个上盖框连在一起，升级无线必须拆键盘和整个腕托。虽然这样做可能影响日后升级无线的便利，不过却带来了键盘手感的提升：)

键盘手感已经完全超过T40/41

　　整个腕托框架给R50的键盘带来非常稳固的支撑，紧密性也非常好，加上R50机体比T40/41稍重点，键盘的敲击非常的厚实和清脆，完全没有浮动的感觉，手感已经完全超过T40/41，加上腕托位置是稍有点弧形，刚好贴合手腕，使用时更加舒服。

R50的内部可以说和T40一模一样

　　除了外部，R50的内部可以说和T40一模一样，大家可以参照之前T40的测试，下面简单说说R50的几点不同的细节。

图为：散热器部分

　　散热器部分，细心的朋友可能已经看出R50的CPU散热器只用了一根热管，而T40有两根，配M9显卡的还加长到显卡位置。原理很简单，R50比T40稍厚，就算这小小的空间，已经可以使R50的散热大大改善，所以1根热管已经足够R50散热，包括1.5G、1.6G的PM CPU。

图为：光驱模块

　　光驱模块，其实R50足可以再利用IBM使用已久的Ultrabay 2000模块，不过由于使用了T40的主板，接口当然要用T40的，R50的光驱被迫使用了Ultrabay2000的身型＋SUPER SLIM的接口，以后R50要用升级光驱模块，看来要挨IBM的原厂贵刀子，至少如果用Ultrabay2000模块的的话，市场不少二手的二手光驱可以挑选，而且价格相对便宜许多。

图为：PC卡插槽

　　PC卡插槽，某次用R50测试无线的时候，插一张无线PC卡到R50的第一个插槽，奇怪，插不进去，心中暗惊！换第二个卡槽就没问题。原来R50的PC卡插槽虽然是TYEP III的厚度，理论是支持两个TYPE II,一个TYPE III,但是R50的第一个PC卡插槽是没有针脚的，卡通道也做多了一个凸位，这种设计在R系列多款机器上出现，IBM如此设计，是有意拉开R与T档次。
